25
Размещение установки
Размещение установки
24
Аксессуары и установочный чертеж

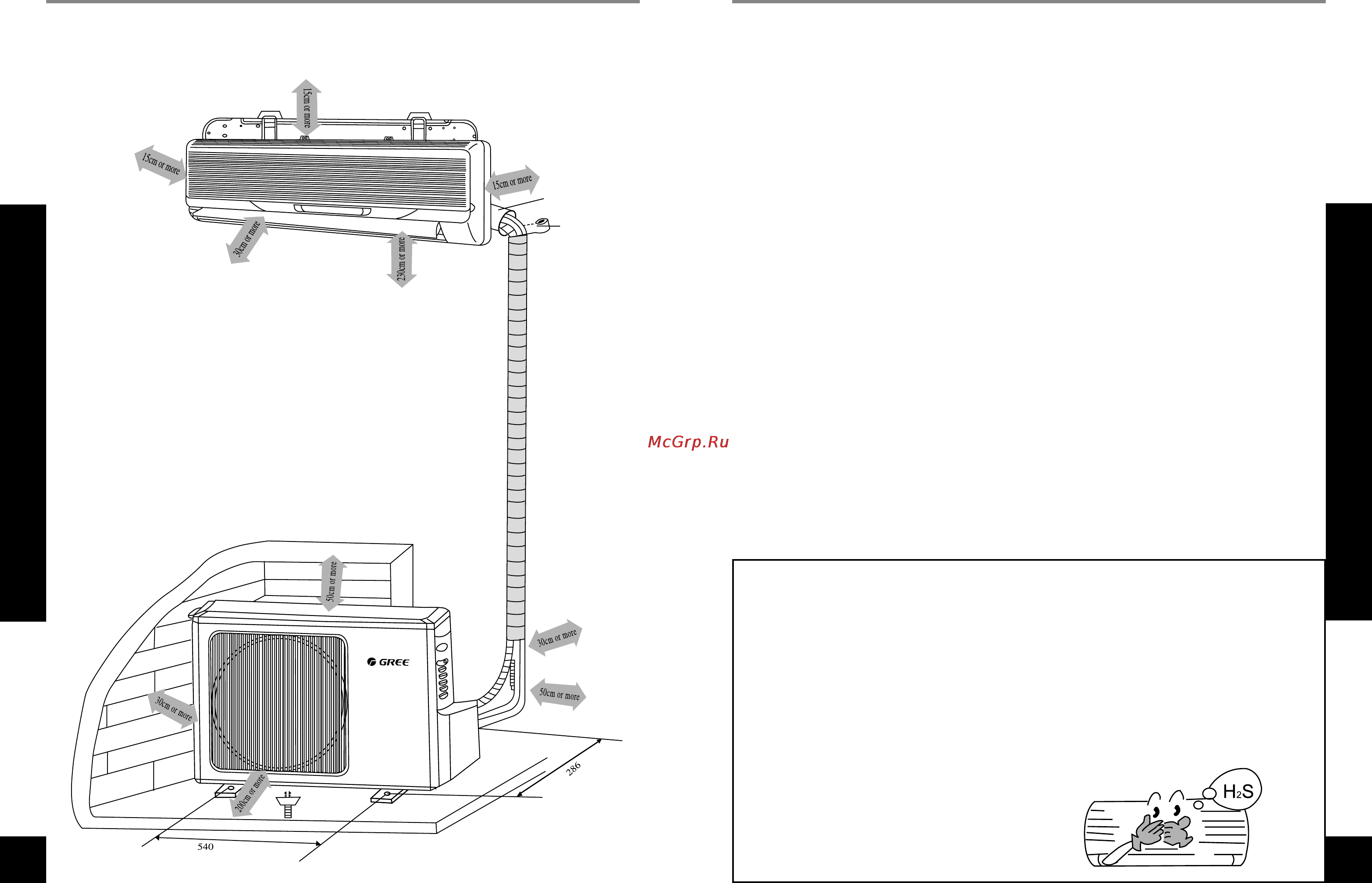

• Установочный чертеж
15 см
15 см
15 см
30 см
30 см
30 см
50 см
200 см
230 см
Расстояние до потолка
Расстояние до крышки
Расстояние до с
т
Расстояние до стены
Расстояние до пола
Воздуховыпускная
сторона
Расстояние
до стены
Расстояние
до стены
Оберточная
лента
Трубная
соединительная
втулка
Воздухозаборная
сторона
ВАЖНЫЕ ЗАМЕЧАНИЯ
• Установка должна производиться обученным и квалифици
рованным обслуживающим персоналом в строгом соответст
вии с настоящим руководством.
• Свяжитесь с центром обслуживания компании GREE перед
проведением установки во избежание неисправной работы
оборудования, вызванной непрофессиональной установкой.
• Подъем и перемещение блоков должны производиться под
руководством обученного и квалифицированного персонала.
• При оборудовании нагревательным элементом расстояние
между воздуховыпускным отверстием и горючим должно
превышать 50 см.
• Внутренний блок
1. Воздухоприемное и воздуховыпускное отверстие блоков не должны загромождаться,
обеспечивая свободный доступ выходного воздушного потока во все области поме
щения.
2. Место установки должно обеспечивать легкость соединения с наружным блоком.
3. Место установки должно предусматривать удобный слив конденсационной воды.
4. Избегайте размещения блоков вблизи тепловых источников, в условиях повышенной
влажности и наличия горючих газов.
5. Место установки должно быть достаточно прочным и способным выдерживать пол
ный вес устройства с учетом его вибрации.
6. Убедитесь в соответствии установки размерам, приведенным в установочном чертеже.
7. Обеспечьте достаточное пространство для проведения операций технического обслу
живания.
8. Установка должна производиться на удалении более 1 м от другого электрического обо
рудования, в частности, от телевизионной и аудиоаппаратуры и т.п.
9. Место установки должно обеспечивать свободное снятие и очистку фильтра.
10. Не допускайте непосредственной установки блоков в прачечных, банях, душевых,
плавательных бассейнах.
• Наружный блок
1. Выберите место установки, в котором шум и выходящий воздушный поток не будут
причинять неудобство.
2. Место установки должно обеспечивать достаточную вентиляцию.
3. Воздухоприемное и воздуховыпускное отверстие блоков не должны загромождаться.
4. Место установки должно быть достаточно прочным и способным выдерживать пол
ный вес устройства с учетом его вибрации.
5. В месте установки не должно быть опасности утечки горючих или агрессивных газов.
6. Убедитесь в соответствии установки размерам, приведенным в установочном чертеже.
ПРИМЕЧАНИЕ:
Установка в следующих местах может приводить к неисправностям в работе. Если раз
мещение в подобных местах неизбежно, пожалуйста, свяжитесь с центром обслужива
ния компании GREE.
• Места использования масла (машинного).
• Места воздействия соленых ветров, например, морское побережье.
• Места образования сернистых газов, например, горячие источники.
• Места излучений высокочастотных волн радиоаппаратурой, сварочными аппаратами
и медицинским оборудованием.
• Установка в других особых условиях.
