29

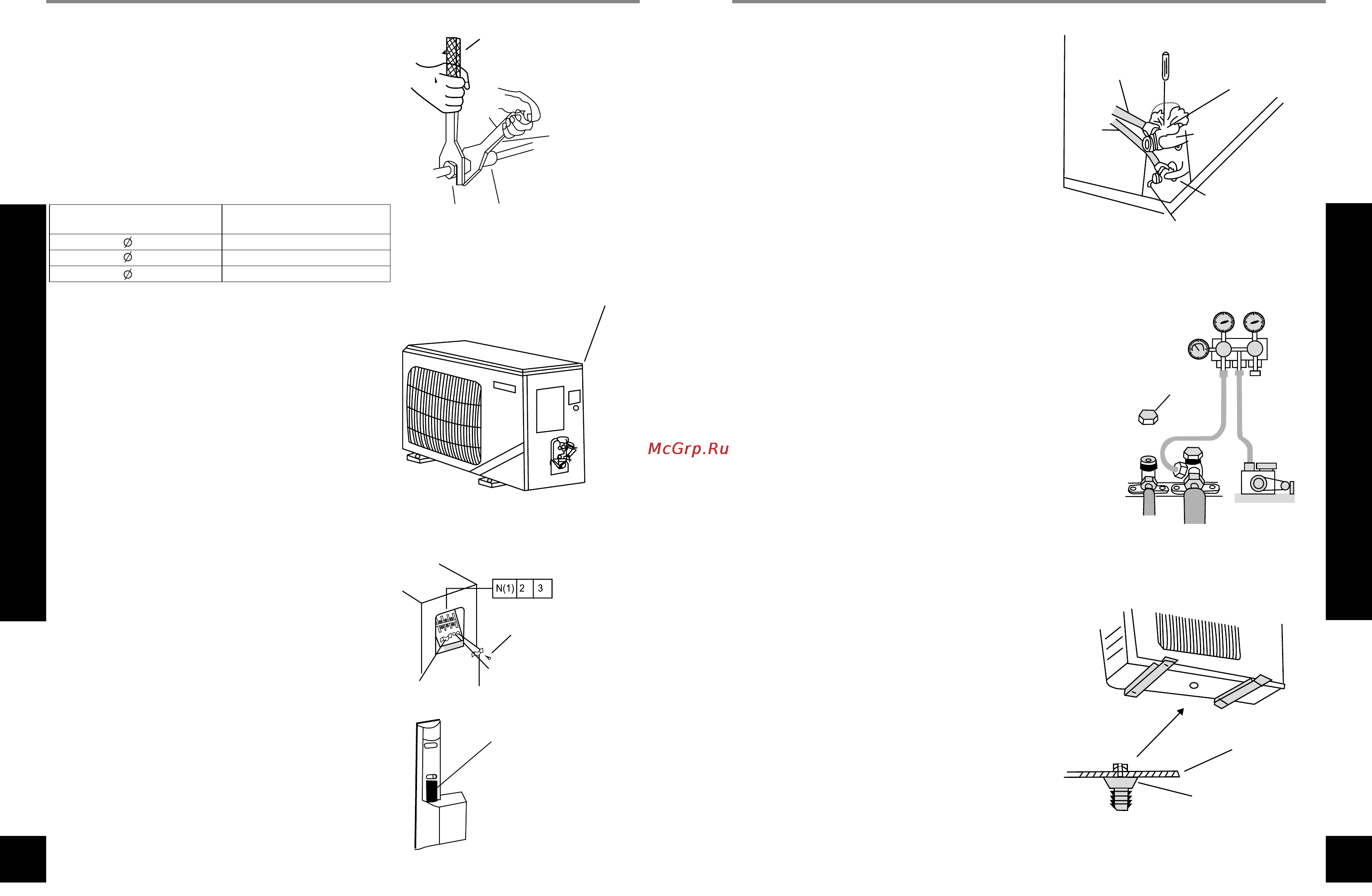

Установка наружного блока
28
Установка наружного блока
Установка наружного блока
Установка соединительной трубы
1. Выровняйте центр трубного раструба с соответ
ствующим вентилем.
2. Закрутите раструбную гайку рукой, после чего
затяните ее при помощи гаечного ключа и ключа
с регулируемым крутящим моментом (см. рис. 6).
ПРИМЕЧАНИЕ: Чрезмерный момент затяжки мо
жет разрушить поверхность гайки. Таблица момен
та затяжки
Электрические соединения
1. Демонтируйте ручку.
2. Снимите проводной зажим и подключите конец
кабеля питания с помощью винтов к контактной
колодке. Убедитесь в том, что схема коммутации
соответствует схеме подключения внутреннего
блока.
3. Закрепите кабель проводным зажимом и произ
ведите все соответствующие электрические со
единения.
4. Убедитесь в надежном подключении электропро
водки.
5. Установите на место ручку.
6. Необходимо использование автоматического вы
ключателя рассчитанного под потребляемый ток
кондиционера.
ПРИМЕЧАНИЕ:
Неправильная коммутация является причиной
электрических неисправностей.
Не натягивайте провод при фиксации его провод
ным зажимом.
˜Ł łæŁª Ø
ª ØŒŁ ( )
ŒŁ ( Nm)
6
15 ~ 20
9,5
31 ~ 35
12
50 ~ 55
Ключ с регулируемым
крутящим моментом
Гаечный ключ
Муфта
Раструбная гайка
Для снятия верхней крышки
ослабьте винты
ручка
Контактная
колодка
белый
Синий Коричневый
Самонарезающий винт
Проводной зажим
(фиксация провода
управления)
Проверка воздушной продувки и утечки
1. Удалите раструбные гайки с отсечных вен
тилей наружного блока.
2. Выровняйте центр трубного раструба с со
ответствующим вентилем и вручную закру
тите раструбную гайку примерно на 34
оборота.
3. Затяните раструбную гайку с помощью га
ечного ключа и ключа с регулируемым кру
тящим моментом.
4. Снимите колпачки газового и жидкостного
вентилей, а также гайку сервисного канала.
5. Ослабьте шток жидкостного вентиля с по
мощью шестигранного гаечного ключа.
6. Нажмите на сердечник сервисного клапана
газового вентиля для выпуска воздуха и
жидкости, оставшихся в холодильной сис
теме.
7. Прекратите нажимать на сердечник кон
трольного клапана, как только хладагент
начнет разряжаться, после чего установите
гайку обслуживающего канала обратно.
8. Полностью откройте жидкостный и газо
вый вентили (см. рис. 7).
9. Затяните колпачки вентилей и проверьте
все трубные соединения (как внутреннего,
так и внешнего блока) на предмет утечки с
помощью жидкого мыла или индикатора
утечки.
10. По возможности, удалите воздух и жид
кость, оставшиеся в системе хладагента с
помощью вакуумного насоса (см. рис. 8).
Дренаж внешнего конденсата(только для
систем с тепловым насосом)
При работе блока в режиме нагревания или
размораживания конденсационная вода, обра
зовавшаяся в наружном блоке, может надежно
отводиться через сливной шланг.
Установка:
Установите дренажный коленчатый патрубок в
отверстие 25 на основании, как показано на
рис. 9, затем соедините сливной шланг с ко
ленчатым патрубком, так чтобы конденсаци
онную воду, образованную в наружном блоке,
можно было дренировать в нужное место.
Рис. 9
Рис. 7
Жидкостная
труба
Газовая
труба
Отвертка
Сервисный клапан
Газовый вентиль
Жидкостный
вентиль
Колпачок вентиля
Жидкостная труба
Газовая труба
Вакуумный насос
Манометр
Рис. 8
Основание
Дренажный коленчатый
патрубок наружного блока
Рис. 9
