7
Модель
Характеристики проводников (американский калибр проводов AWG)
Вход (Ph)
Выход (Ph)
Нулевой провод
Аккумулятор
Заземление
10K
10
10
8
8
10KL/10KR
10
10
8
8
8
15K
8
8
6
6
15KL/15KR
8
8
6
6
6
20K
8
8
6
6
20KL/20KR
8
8
6
6
6
30K
8
8
4
4
30KL
8
8
4
4
4
Примечание 1: Кабель для моделей 10K/10KL/10KR должен выдерживать ток силой 40 А. В
целях обеспечения безопасности и эффективности работы рекомендуется использовать
проводник калибра AWG 10 или большей толщины для фазных проводов и AWG 8 или
большей толщины для нулевого провода.
Примечание 2: Кабель для моделей 15K/15KL/15KR должен выдерживать ток силой 63 А. В
целях обеспечения безопасности и эффективности работы рекомендуется использовать
проводник калибра AWG 8 или большей толщины для фазных проводов и AWG 6 или
большей толщины для нулевого провода.
Примечание 3: Кабель для моделей 20K/20KL/20KR должен выдерживать ток силой 63 А. В
целях обеспечения безопасности и эффективности работы рекомендуется использовать
проводник калибра AWG 8 или большей толщины для фазных проводов и AWG 6 или
большей толщины для нулевого провода.
Примечание 4: Кабель для моделей 130K/30KL должен выдерживать ток силой 63 А. В
целях обеспечения безопасности и эффективности работы рекомендуется использовать
проводник калибра AWG 8 или большей толщины для фазных проводов и AWG 4 или
большей толщины для нулевого провода.
Примечание 5: Выбор цвета проводов должен соответствовать требованиям местных правил
и постановлений в области электричества.
5) Снимите крышку клеммной колодки, расположенную на задней панели ИБП. Затем
присоедините провода в соответствии со следующими схемами клеммной колодки. (При
монтаже электрических соединений первым присоединяется заземляющий провод, а при
демонтаже, напротив, заземляющий провод отсоединяется последним).
Выходы
Входы питания от
электросети
Входы питания
через байпас

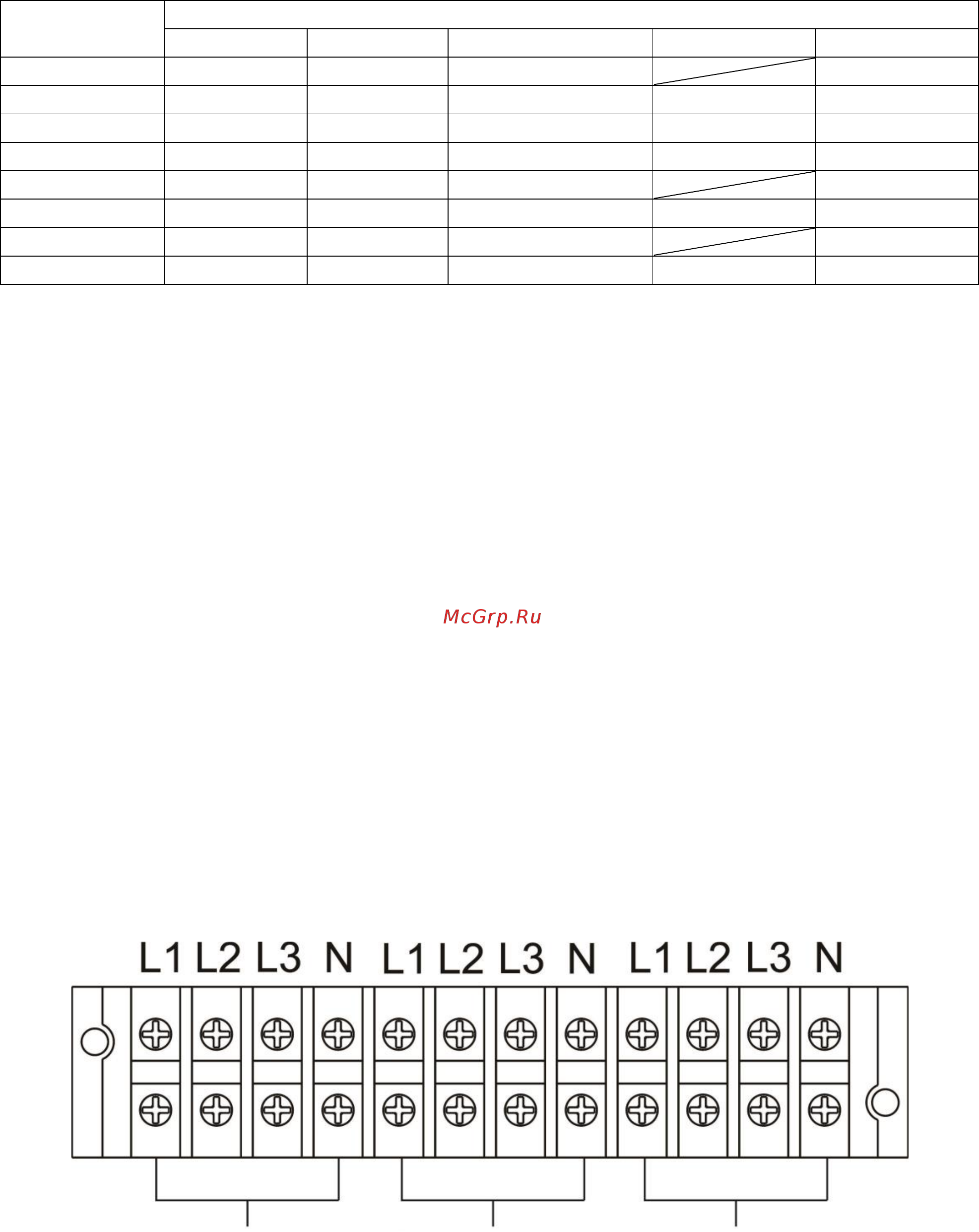

Схема монтажа электрических соединений на клеммной колодке для моделей
10K(L)/15K(L)/20K(L)
