Sila G 20K [13/42] 5 установка программного обеспечения для оптимальной защиты компьютерной сети установите программное обеспечение
![Sila G 20K [13/42] 5 установка программного обеспечения для оптимальной защиты компьютерной сети установите программное обеспечение](/views2/1524158/page13/bgd.png)
10
ИБП 2
ИБП 1
Выходы
Входы питания
от электросети

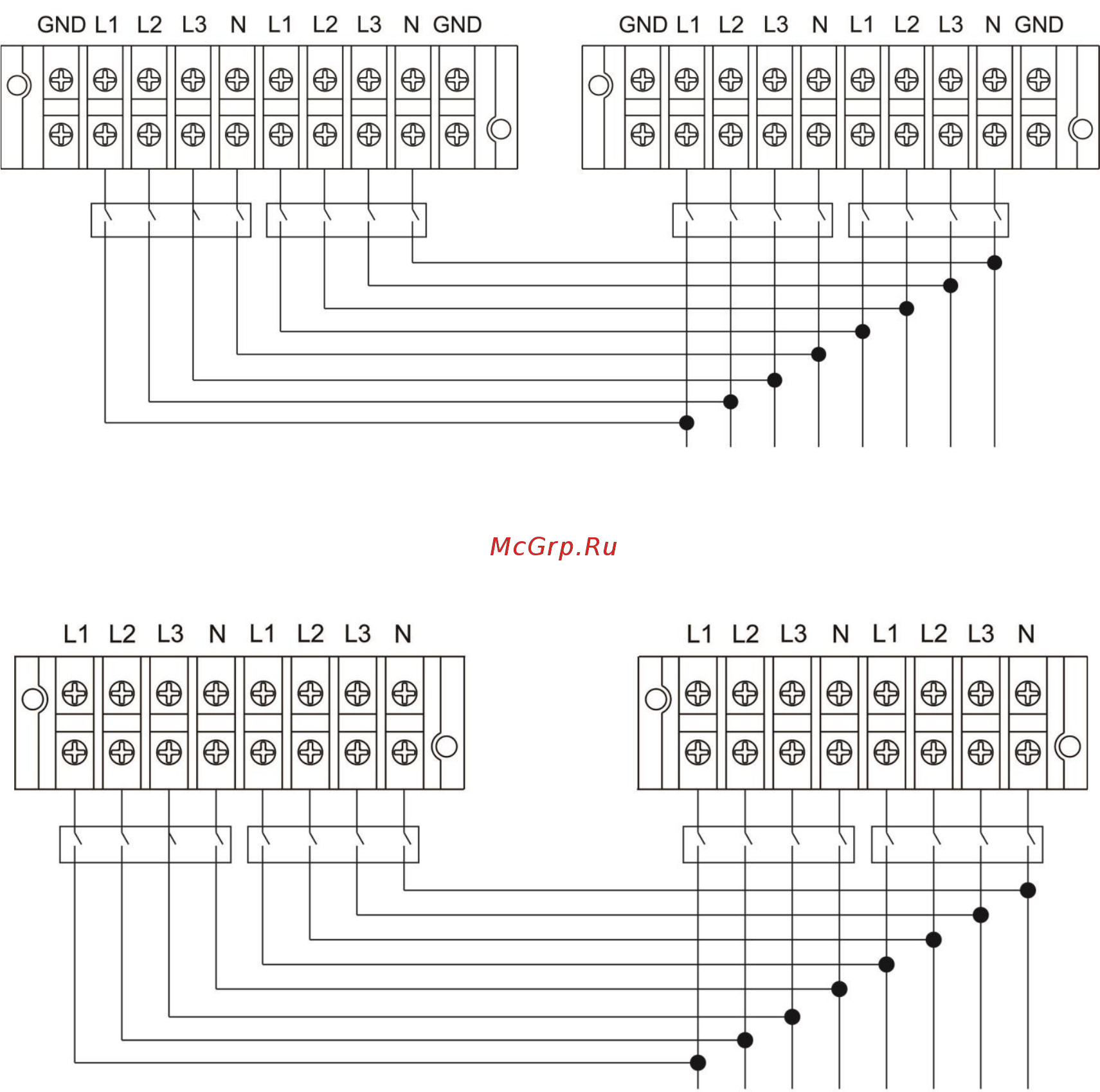

Схема электрических соединений для системы параллельных источников бесперебойного питания моделей
30K(L)
ИБП 2
ИБП 1
Выходы
Входы питания
от электросети
Схема электрических соединений для системы параллельных источников бесперебойного питания
стоечного исполнения
2-5. Установка программного обеспечения.
Для оптимальной защиты компьютерной сети установите программное обеспечение
для мониторинга функционирования ИБП, позволяющее выполнить полную конфигурацию
функции отключения ИБП.
