11
3. Эксплуатация.
3-1. Операции с кнопками.
Кнопка
Функция
Кнопка ON/Enter
(«Включ ит ь/В во д»)
! Включение ИБП: нажмите и удерживайте кнопку более 0,5 секунды,
чтобы включить ИБП.
! Кнопка «Ввод»: нажмите данную кнопку, чтобы подтвердить выбор в
меню установки параметров.
Кнопка OFF/ESC
(«Выклю ч ит ь/В ых од »)
! Выключение ИБП: нажмите и удерживайте кнопку более 0,5 секунды,
чтобы выключить ИБП.
! Кнопка «Выход»: нажмите данную кнопку, чтобы вернуться к
последней странице в меню установки параметров.
Кнопка Test/Up
(«Провер ка/ В вер х»)
! Проверка аккумуляторной батареи: нажмите и удерживайте кнопку
более 0,5 секунды, чтобы проверить аккумуляторную батарею, когда
прибор находится в режим е питания переменн ого тока или в режиме
CVCF*.
! Кнопка «Вверх»: нажмите данную кнопку, чтобы отобразить
следующий параметр для выбора в меню установки параметров.
Кнопка Mute/Down
(«Без звука/ В ни з»)
! Отключить звуковой сигнал: нажмите и удерживайте кнопку более 0,5
секунды, чтобы выключить звуковую сигнализаци ю. Более подробно
смотрите раздел 3-4-9.
! Кнопка «Вниз»: нажмите данную кнопку, чтобы отобразить
предыдущий параметр для выбора в меню установки параметров.
Кнопки Test/Up +
Mute/Down
Нажми те и удерживайте две указанные кн опки одновременно более 1
секунды, чтобы войти / выйти из меню установки параметров.
* CVCF означает постоянное напряжение и постоянную частоту тока.

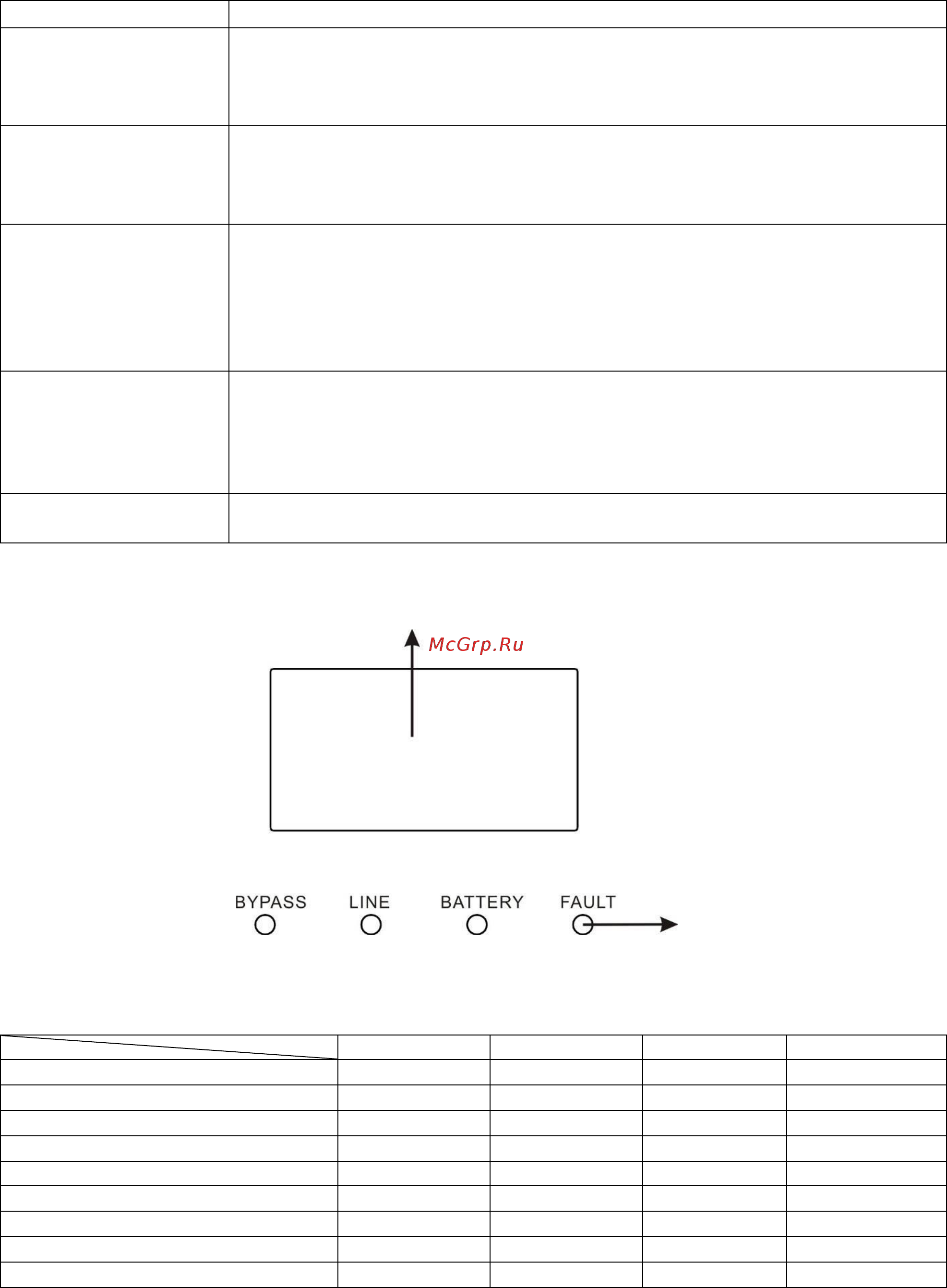

3-2. Светодиодные индикаторы и ЖК-дисплей.
Жидкокристаллический дисплей
Светодиодные
индикаторы
Байпас
Сеть
Аккумулятор
Неисправность
Светодиодные индикаторы:
На передней панели прибора расположены 4 светодиодных индикатора, показывающие статус
работы ИБП:
Режим Индикатор
Байпас
Сеть
Аккумулятор
Неисправность
ИБП включен
●
●
●
●
Без выходного питания
○
○
○
○
Режим байпас
●
○
○
○
Режим питания от сети
○
●
○
○
Режим питания от аккумулятора
○
○
●
○
Режим CVCF
○
●
○
○
Проверка аккумулятора
●
●
●
○
Режим ЭКО
●
●
○
○
Неисправность
○
○
○
●
Примечание: ● означает, что индикатор горит, ○ означает, что индикатор не горит.
