12

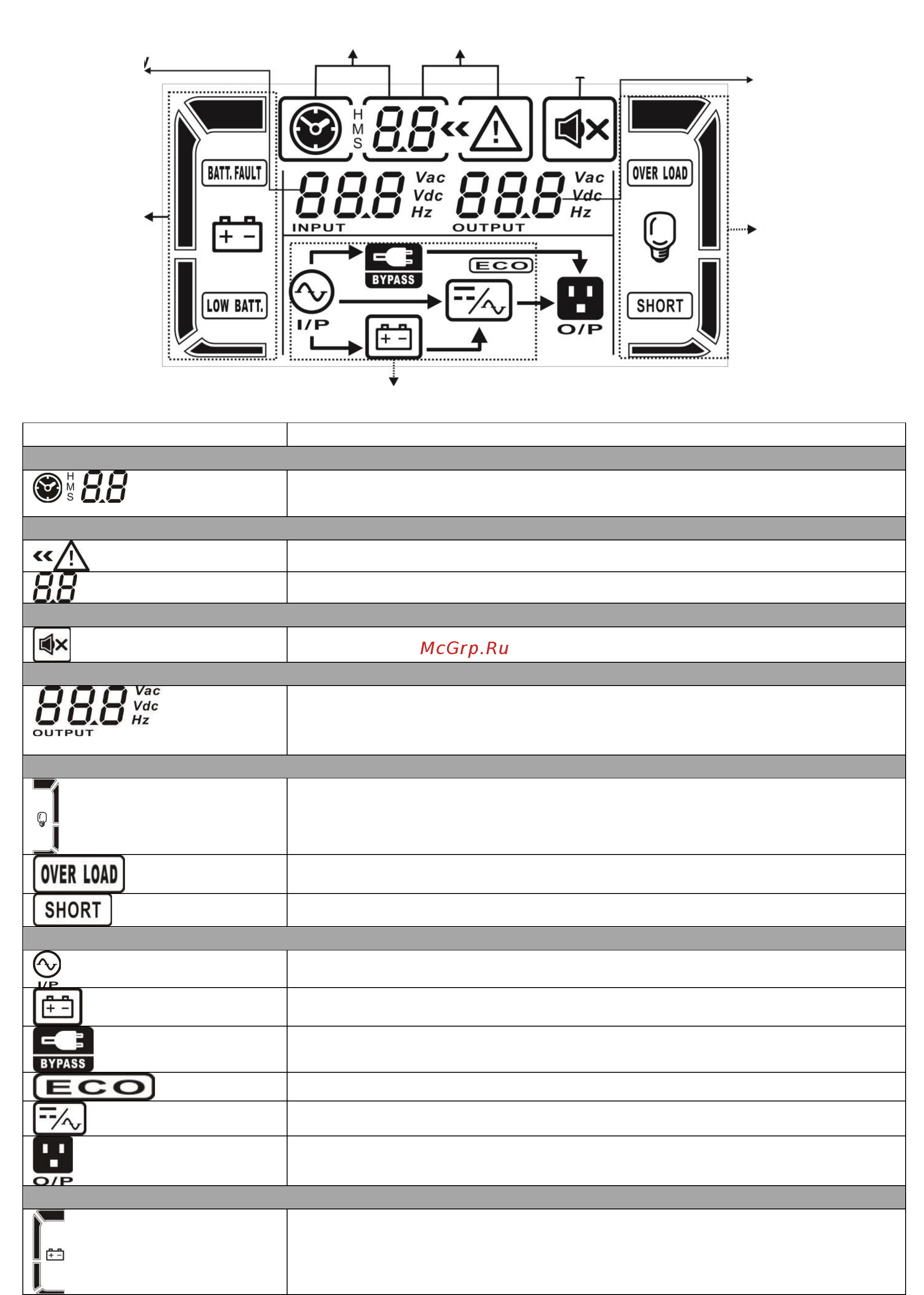

ЖК-дисплей
Символы на дисплее
Функция
Сведения о времени резервного питания
Отображают время разрядки аккумулятора в числовом формате:
Н – часы, М – минуты, S – секунды.
Сведения о неисправностях
Обозначает предупреждение о возникновении неисправности.
Отображает код ошибки, коды подробно описаны в разделе 3-9.
Звуковой сигнал отключен
Показывает, что звуковая сигнализация ИБП отключена
Сведения о напряжении выходного питания и аккумулятора
Отображает выходное напряжение, частоту или напряжение на
клеммах аккумуляторной батареи. Vac – выходное напряжение, Vdc –
напряжение на клеммах аккумулятора, Hz - частота.
Сведения о нагрузке
Отображает уровень нагрузки в виде диапазонов 0-25%, 26-50%, 51-
75%, 76-100%.
Отображает перегрузку.
Отображает короткое замыкание нагрузки или выходной цепи.
Сведения о режиме работы
Отображает подключение ИБП к электросети.
Отображает работу аккумуляторной батареи.
Отображает функционирование электрической цепи байпаса.
Показывает, что включен режим ЭКО.
Отображает функционирование электрической цепи инвертора.
Отображает функционирование электрической цепи выходного
питания.
Сведения о состоянии аккумулятора
Отображает уровень заряда аккумулятора в виде диапазонов 0-25%,
26-50%, 51-75%, 76-100%.
Сведения о
состоянии
аккумулятора
Сведения о
напряжении
входного питания и
аккумулятора
Сведения о режиме работы
Сведения о нагрузке
Сведения о
напряжении
выходного питания
и аккумулятора
Звуковой сигнал
отключен
Сведения о
неисправностях
Сведения о времени
резервного питания
