21
50,0 Гц. Если же она составляет от 56 Гц до 64 Г ц, то
выходная частота будет составлять 60,0 Гц. АТО
является установкой по умолчанию.
50 Гц, обычный режим
АТО

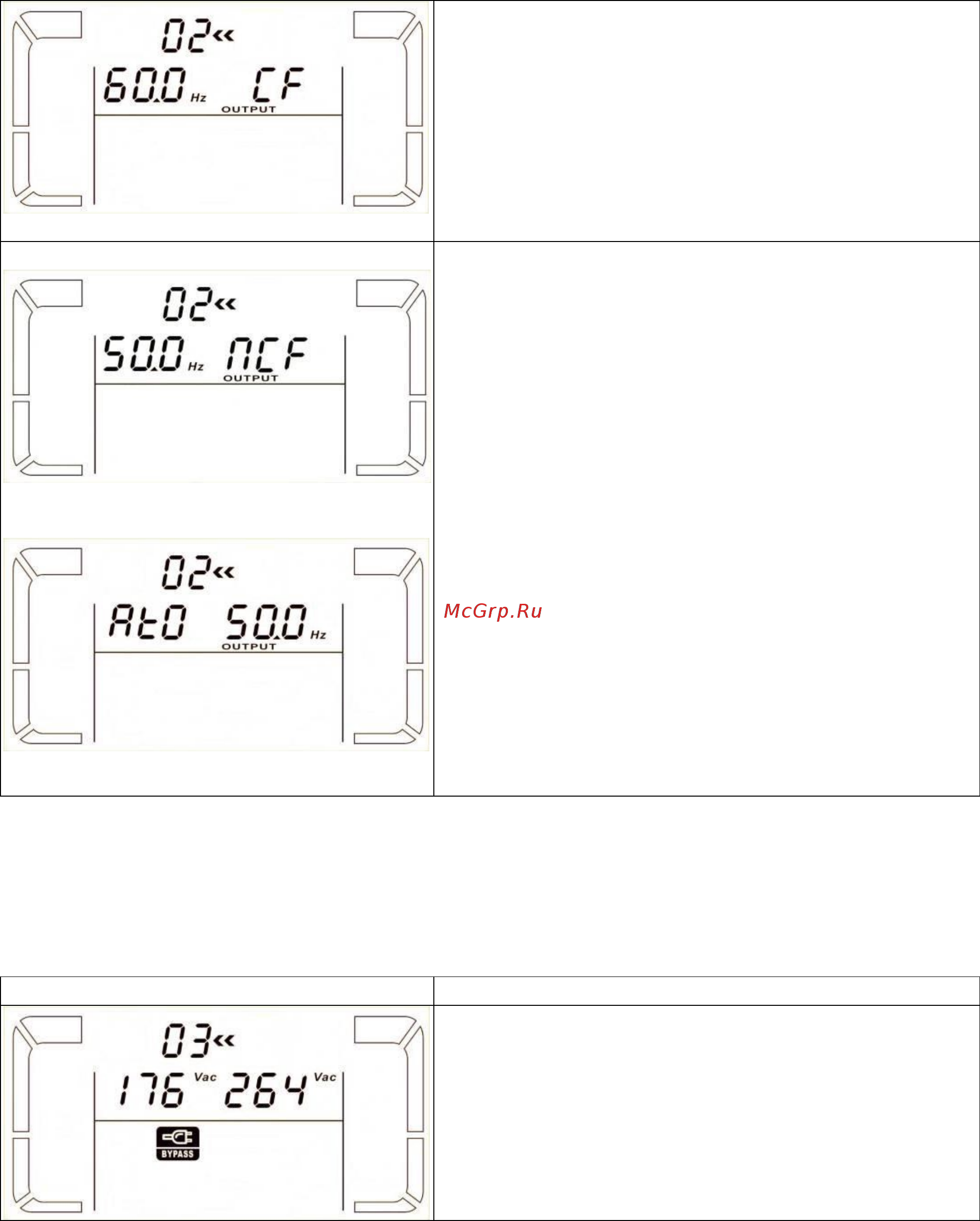

Параметр 3: режим частоты
Установка для выходной частоты режима CVCF либо не-
CVCF. Д л я па р ам е т р а 3 Вы мо ж е т е выб р а ть одн о из дв ух
следующих значений:
CF: Установка ИБП в режим CVCF. При выб о р е дан н о й
опции выходная частота будет зафиксирована на уровне
50 Гц или 60 Гц, ы зависимости от установки параметра
2. Входная частота может составлять от 46 Гц до 64 Гц.
NCF: Установка ИБП в обычный (нормальный) режим
работы (не-CVCF). При в ыб ор е д ан но й опции в ы ход на я
частота будет синхронизироваться с входной частотой в
диапазоне 46-54 Г ц при установке 50 Г ц или в диапазоне
56-64 Гц при установке 60 Гц, в зависимости от
установки параметра 2. При выборе для параметра 2
значения 50 Гц ИБП перейдет на питание от
аккумулятора в том случае, если входн ая частота выйдет
за пределы диап азона 46-54 Гц. При выборе для
параметра 2 значения 60 Г ц ИБП перейдет на питание от
аккумулятора в том случае, если входн ая частота выйдет
за пределы диапазона 56-64 Гц.
* Если для параметра 2 выбрано значение АТО, параметр
3 будет показывать частоту тока.
Примечание: для одиночного устройства через пару секунд после включения питания
появится питание в цепи байпаса. Поэтому, чтобы избежать повреждения
присоединенных устройств-потребителей, для использования прибора в режиме CVCF
настоятельно рекомендуется дополнительно установить плату выходных реле.
• 03: Диапазон напряжения для цепи байпаса
Изображение на дисплее
Установка
Параметр 2: Установка приемлемо низкого напряжения
для цепи байпаса. Д иапазон установки составляет от 110
В до 209 В. Значение по умолчанию – 110 В.
Параметр 3: Установка приемлемо высокого
напряжения для цепи байпаса. Д иапазон установки
составляет от 231 В до 276 В. Значение по умолчанию –
264 В.
