13

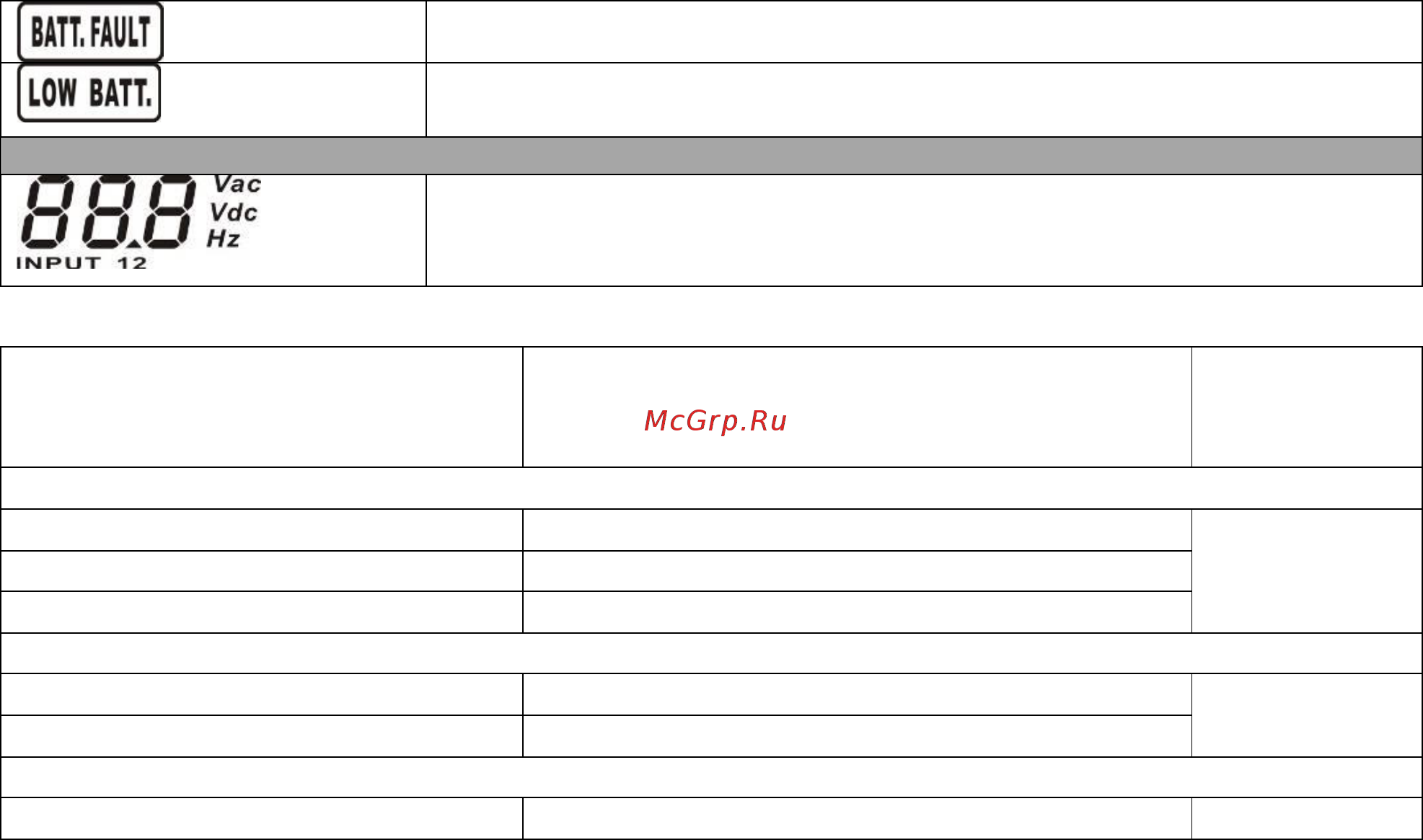

Показывает, что аккумуляторная батарея не подключена.
Отображает низкий уровень заряда аккумулятора и низкое
напряжение аккумулятора.
Сведения о напряжении входного питания и аккумулятора
Отображает входное напряжение, частоту или напряжение на клеммах
аккумуляторной батареи. Vac – входное напряжени е, Vdc –
напряжение на клеммах аккумулятора, Hz – входная частота.
3-3. Звуковые сигналы.
Описание
Состояние устройства звуковой
сигнализации
Отключение
звукового
сигнала
Состояние ИБП
Режим байпаса
Один звуковой сигнал каждые 2 минуты
Да
Режим питания от аккумулятора
Один звуковой сигнал каждые 4 секунды
Режим неисправности
Непрерывный звуковой сигнал
Предупреждения
Перегрузка
Двойной сигнал каждую секунду
Нет
Прочее
Одиночный сигнал каждую секунду
Неисправности
Все
Непрерывный звуковой сигнал
Да
3-4. Эксплуатация ИБП в одиночном режиме работы.
1. Включение ИБП с питанием от электросети (в режиме питания переменного тока).
1) После правильного присоединения источника питания установите рычажок
автоматического выключателя аккумуляторной батареи в положение ON (включено) (данная
операция применима только для моделей, рассчитанных на продолжительную работу в
автономном режиме). Затем установите в положение ON (включено) автоматический
выключатель на кабеле входного питания (для моделей с двойным вводом питания также
установите в положение ON (включено) автоматический выключатель на кабеле входного
питания через байпас). В этот момент кулер охлаждения начнет вращаться, и ИБП перейдет в
режим включения питания для инициализации. Через несколько секунд ИБП перейдет в
режим байпаса, подавая питание на нагрузку через байпас.
Примечание: при работе в режиме байпаса выходная цепь будет непосредственно
получать питание от электросети, как только автоматический выключатель входного питания
будут включен. В режиме байпаса нагрузка не защищена ИБП. Для защиты особо важных
приборов и устройств Вам следует включить ИБП. Смотрите следующий шаг.
2) Нажмите и удерживайте кнопку ON («Включить») более 0,5 секунды, чтобы включить
ИБП. При этом устройство издаст 1 звуковой сигнал.
3) Через несколько секунд ИБП перейдет в режим питания переменного тока. Если
напряжение в электросети отклонится от нормы, ИБП начнет работать в режиме питания от
аккумулятора без перерыва.
Примечание: когда аккумуляторная батарея будет разряжена, прибор автоматически
прекратит работу в режиме питания от аккумулятора. После восстановления нормальных
параметров питания от электросети ИБП также автоматически включится вновь в режиме
питания переменного тока.
2. Включение ИБП без питания от электросети (в режиме питания от аккумулятора).
1) Убедитесь, что автоматический выключатель аккумуляторной батареи находится в
положение ON (включено) (только для моделей, рассчитанных на продолжительную работу
в автономном режиме).
2) Нажмите кнопку ON («Включить»), чтобы подать питание к ИБП, и ИБП перейдет в
режим включения питания. После инициализации ИБП перейдет в режим «Без выходного
