19
BAT
Аккумулятор
NCF
Нормальный (не CVCF) режим
CF
Режим CVCF
SUB
Вычесть
ADD
Добавить
ON
Включить
OFF
Выключить
FBD
Запрещено
OPN
Разрешено
RES
Зарезервировано
N.L.
Потеря нулевого провода в цепи
CHE
Проверка
OP.V
Выходное напряжение
PAR
Параллельные, 001 обозначает 1-й ИБП
AN
Первая фаза
BN
Вторая фаза
CN
Третья фаза
AB
Первая цепь
BC
Вторая цепь
CA
Третья цепь

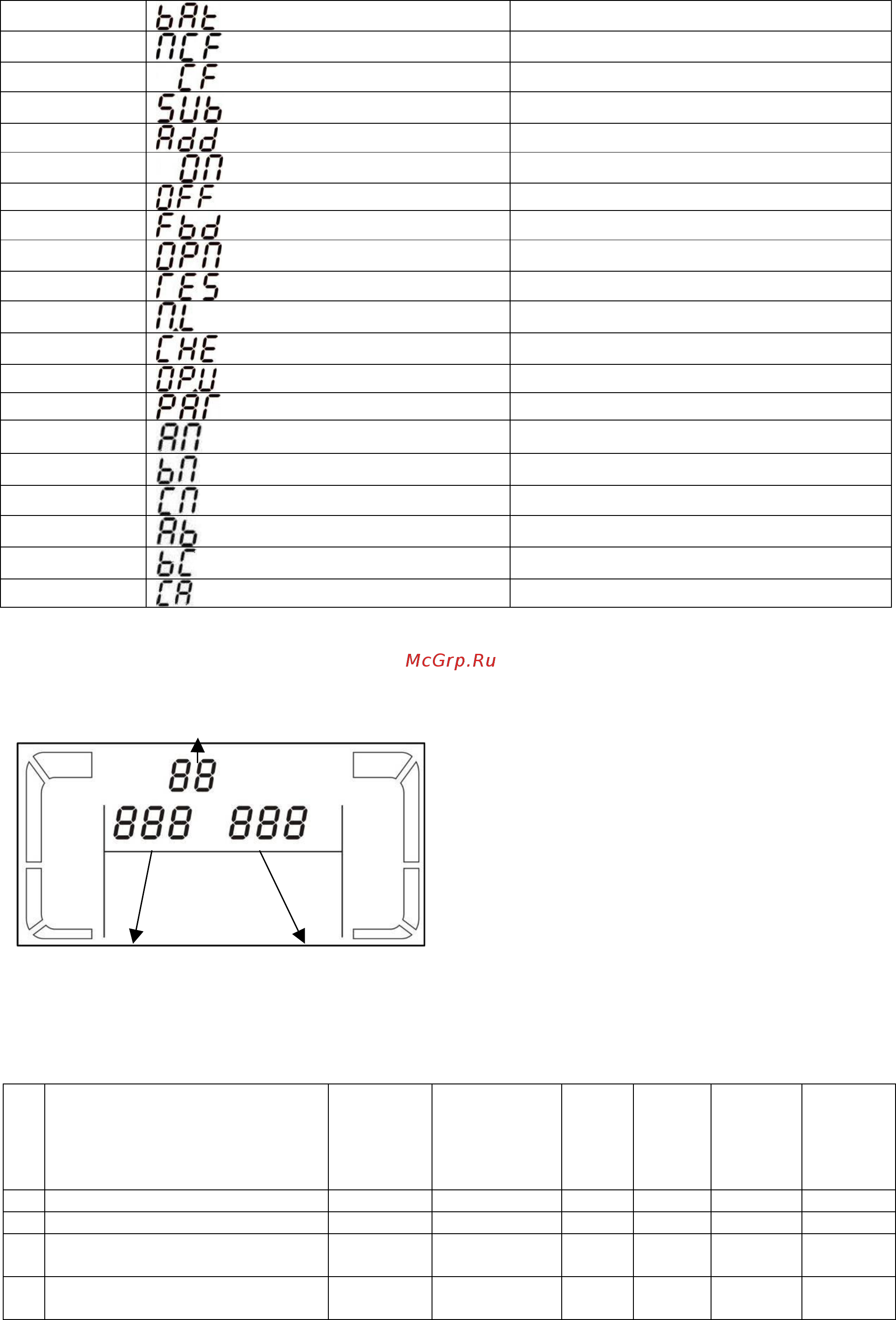

3-7. Установка параметров на ЖК-дисплее.
Существуют три параметра, которые необходимо задать для работы ИБП. Смотрите рисунок
ниже.
Параметр 1
Параметр 1: предназначен для выбора
программ. Смотрите таблицы ниже для
выполнения установок.
Параметр 2 и параметр 3 являются опциями
настроек (установок) или значениями для
каждой программы.
Примечание: для перехода между
программами или параметрами
воспользуйтесь кнопками Up («вверх») и
Down («вниз»).
Параметр 2
Параметр 3
Перечень доступных программ для параметра 1:
Код
Наименование
Режим
байпаса/
без
выходного
питания
Режим АС
(питания
переменного
тока через
инвертор)
Режим
ECO
Режим
CVCF
Режим
питания
от
аккуму-
лятора
Проверка
аккуму-
лятора
01
Выходное напряжение
Y*
02
Выходная частота
Y
03
Диапазон напряжения для цепи
байпаса
Y
04
Диапазон частоты для цепи
байпаса
Y
Содержание
- Sila g 10 30kva 1
- Sila g pro 10 30kva long 1
- Руководство пользователя 1
- Содержание 3
- 2 внешний вид задней панели 8
- 5 установка программного обеспечения для оптимальной защиты компьютерной сети установите программное обеспечение 13
- Для мониторинга функционирования ибп позволяющее выполнить полную конфигурацию функции отключения ибп 13
- Ибп 2 ибп 1 13
- 1 операции с кнопками 14
- 2 светодиодные индикаторы и жк дисплей 14
- Жидкокристаллический дисплей 14
- Кнопка функция 14
- Светодиодные индикаторы 14
- Светодиодные светодиодные индикаторы 14
- Эксплуатация 14
- 01 выходное напряжение изображение на дисплее установка 23
- 02 выходная частота изображение на дисплее установка 23
- Y означает что данная программа может быть установлена в этом режиме примечание все установки будут сохранены только в том случае если ибп будет выключен в штатном режиме с подключенной к нему встроенной или внешней аккумуляторной батареей выключение ибп в штатном режиме означает выключение автоматического выключателя установленного в цепи входного питания в режиме питания через байпас в режиме без выходного питания 23
- Гц режим cvcf 23
- Отображает выходное напряжение 208 в перем тока 220 отображает выходное напряжение 220 в перем тока 230 отображает выходное напряжение 230 в перем тока 240 отображает выходное напряжение 240 в перем тока 23
- Параметр 2 выходная частота для параметра 2 вы можете выбрать одно из трех следующих значений 50 0 гц установка выходной частоты 50 0 гц 60 0 гц установка выходной частоты 60 0 гц ато при выборе данного значения выходная частота определяется последним значением нормальной 23
- Параметр 3 выходное напряжение для параметра 3 вы можете выбрать следующие значения выходного напряжения 23
- Средней частоты электросети если она составляет от 46 гц до 54 гц то выходная частота будет составлять 23
- Ато 24
- Гц обычный режим 24
- Примечание для одиночного устройства через пару секунд после включения питания появится питание в цепи байпаса поэтому чтобы избежать повреждения 24
- Присоединенных устройств потребителей для использования прибора в режиме cvcf настоятельно рекомендуется дополнительно установить плату выходных реле 03 диапазон напряжения для цепи байпаса изображение на дисплее установка 24
- 04 диапазон частоты для цепи байпаса изображение на дисплее установка 25
- 05 включение выключение режима есо изображение на дисплее установка 25
- 06 диапазон напряжения для режима есо изображение на дисплее установка 25
- 07 диапазон частоты для режима экономии энергии есо эко изображение на дисплее установка 25
- 08 установка режима питания через байпас изображение на дисплее установка 26
- 09 установка максимального времени разрядки аккумулятора изображение на дисплее установка 26
- 10 зарезервировано изображение на дисплее установка 26
- 11 зарезервировано изображение на дисплее установка 27
- 12 определение потери контакта в нулевом проводе изображение на дисплее установка 27
- 13 калибровка напряжения на клеммах аккумулятора изображение на дисплее установка 28
- 14 регулировка напряжения на клеммах зарядного устройства изображение на дисплее установка 28
- 15 регулировка напряжения в цепи инвертора а изображение на дисплее установка 29
- 16 регулировка напряжения в цепи инвертора в изображение на дисплее установка 29
- 17 регулировка напряжения в цепи инвертора с изображение на дисплее установка 29
- 18 калибровка напряжения на выходе а изображение на дисплее установка 29
- 19 калибровка напряжения на выходе в изображение на дисплее установка 30
- 20 калибровка напряжения на выходе с изображение на дисплее установка 30
- 8 режим работы характеристика состояния в приведенной ниже таблице показано изображение на жк дисплее при работе 30
- Еще одно изображение с символами par на месте параметра 2 и присвоенным номером на месте параметра 3 как показано на рисунке дисплея ибп работающего в параллельном режиме ведущему ибп присваивается номер 001 а ведомому 002 или 003 присвоенные номера могут динамически изменяться в ходе работы устройства 30
- Изображение на дисплее ибп работающего в параллельном режиме 30
- Отображаются семь изображений которые представляют соответственно по очереди напряжение входного питания по трем фазам к нулю an bn cn линейное межфазное напряжение 3 линий ab bc ca частоту 2 в случае успешной установки системы параллельных ибп на дисплее появляется 30
- Устройства в различных режимах и состояниях 1 при нормальном состоянии работы ибп на жк дисплее поочередно 30
- 10 предупреждающие индикаторы предупреждение символ мигающий звуковой сигнал тревоги 36
- 9 коды ошибок неисправностей 36
- 11 коды предупреждений 37
- Данные виды предупреждений предусмотрены только для устройств с одним способом ввода питания 37
- Диагностика неисправностей если система ибп работает неправильно попытайтесь разрешить проблему пользуясь приведенной ниже таблицей 38
- 2 техническое обслуживание 39
- Выполнять только лица достаточно хорошо знакомые с аккумуляторными батареями и при условии принятия всех необходимых мер предосторожности лица не имеющие соответствующего допуска должны воздержаться от обслуживания ибп 39
- Даже после отключения прибора от электросети элементы внутри системы ибп по 39
- Замену аккумуляторных батарей и наблюдение за данными операциями могут 39
- Перед проведением любого ремонта и или обслуживания отсоедините аккумуляторы и 39
- Прежнему присоединены к аккумуляторной батарее что может оказаться потенциально опасным 39
- Система ибп функционирует при опасном напряжении ремонт должен производиться 39
- Течение не менее 7 часов храните ибп закрытым в вертикальном положении в сухом прохладном месте во время хранения перезаряжайте аккумуляторную батарею в соответствие с приведенной ниже таблицей 39
- Только квалифицированными работниками по обслуживанию данной техники 39
- Убедитесь в том в цепи нет электрического тока и что на клеммах конденсаторов высокой емкости таких как конденсаторы шины отсутствует опасное напряжение 39
- Хранение и техническое обслуживание 5 1 хранение перед тем как убрать ибп для хранения зарядите его аккумуляторную батарею в 39
- 0 а 10 макс 2 0 а 10 макс 2 0 а 10 макс 4 0 а 10 макс 41
- 0 а 10 макс 4 0 а 10 макс 4 0 а 10 макс 12 0 а 10 макс 41
- В переменного тока 1 41
- В течение 9 часов восстанавливается до 90 от начальной емкости 41
- Вход 41
- Выход 41
- Диапазон 41
- Диапазон входной частоты 46 54 гц при номинальной частоте системы 50 гц 56 64 гц при номинальной частоте системы 60 гц 41
- Зависит от назначения 41
- Ибп башенного исполнения 41
- Коэффициент мощности 0 99 при нагрузке 100 41
- Модель 10k 10kl 15k 15kl 20k 20kl 30k 30kl 41
- Мощность 10000 ва 9000 вт 15000 ва 13500 вт 20000 ва 18000 вт 30000 ва 27000 вт 41
- Напряжения 41
- Технические характеристики 41
- Фазы три фазы нулевой провод 41
- Ибп стоечного исполнения 42
