Jungheinrich EJE C20 [10/91] B описание машины
![Jungheinrich EJE C20 [10/91] B описание машины](/views2/1524730/page10/bga.png)
B 1
1003.RUS

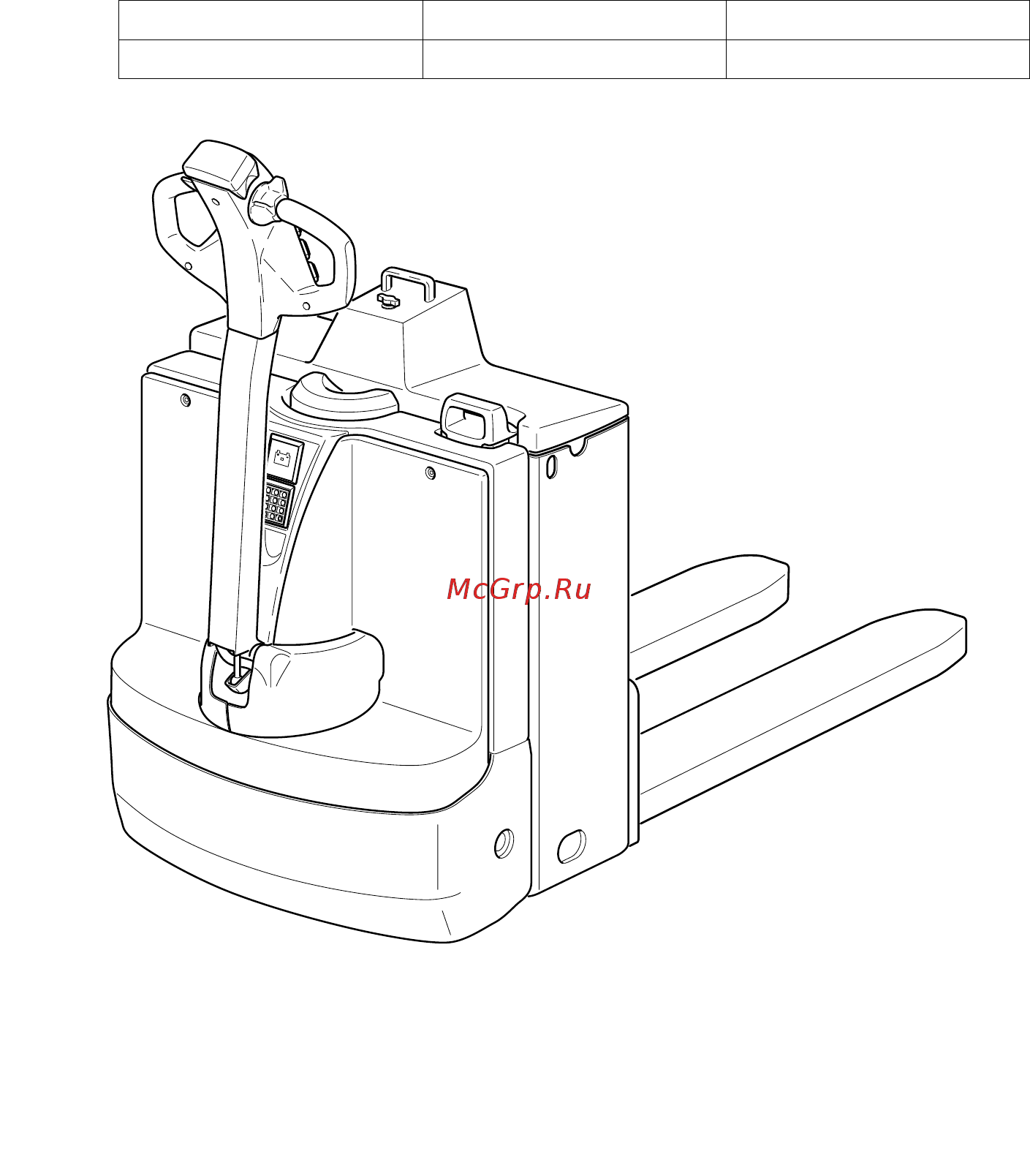

B Описание машины
1 Описание рабочего процесса
Машина предназначена для производства работ по перемещению грузов на
ровной поверхности. Могут обрабатываться поддоны с открытой опорной
поверхностью либо с поперечными брусьями за пределами области несущих
колес или тележки. Допустимая грузоподъемность приведена на щитке с
указанием грузоподъемности Qmax.
Типы машин, грузоподъемность и мощность двигателя:
*
)
2000 кr при высоте подъема колесных консолей h
5
= 122 мм.
При высоте подъема мачты h
3
грузоподъемность снижена до 700 кг
Тип машины Грузоподъемность Мощность двигателя
EJE C20 2000 kg*
)
/ 700 kg 1,0 kW
1
2
3
4
5
6
7
8
9
0
Set
B 1
1003.RUS
B Описание машины
1 Описание рабочего процесса
Машина предназначена для производства работ по перемещению грузов на
ровной поверхности. Могут обрабатываться поддоны с открытой опорной
поверхностью либо с поперечными брусьями за пределами области несущих
колес или тележки. Допустимая грузоподъемность приведена на щитке с
указанием грузоподъемности Qmax.
Типы машин, грузоподъемность и мощность двигателя:
*
)
2000 кr при высоте подъема колесных консолей h
5
= 122 мм.
При высоте подъема мачты h
3
грузоподъемность снижена до 700 кг
Тип машины Грузоподъемность Мощность двигателя
EJE C20 2000 kg*
)
/ 700 kg 1,0 kW
1
2
3
4
5
6
7
8
9
0
Set
