Jungheinrich EJE C20 [11/91] Узлы и описание функций машины
![Jungheinrich EJE C20 [11/91] Узлы и описание функций машины](/views2/1524730/page11/bgb.png)
1003.RUS
B 2

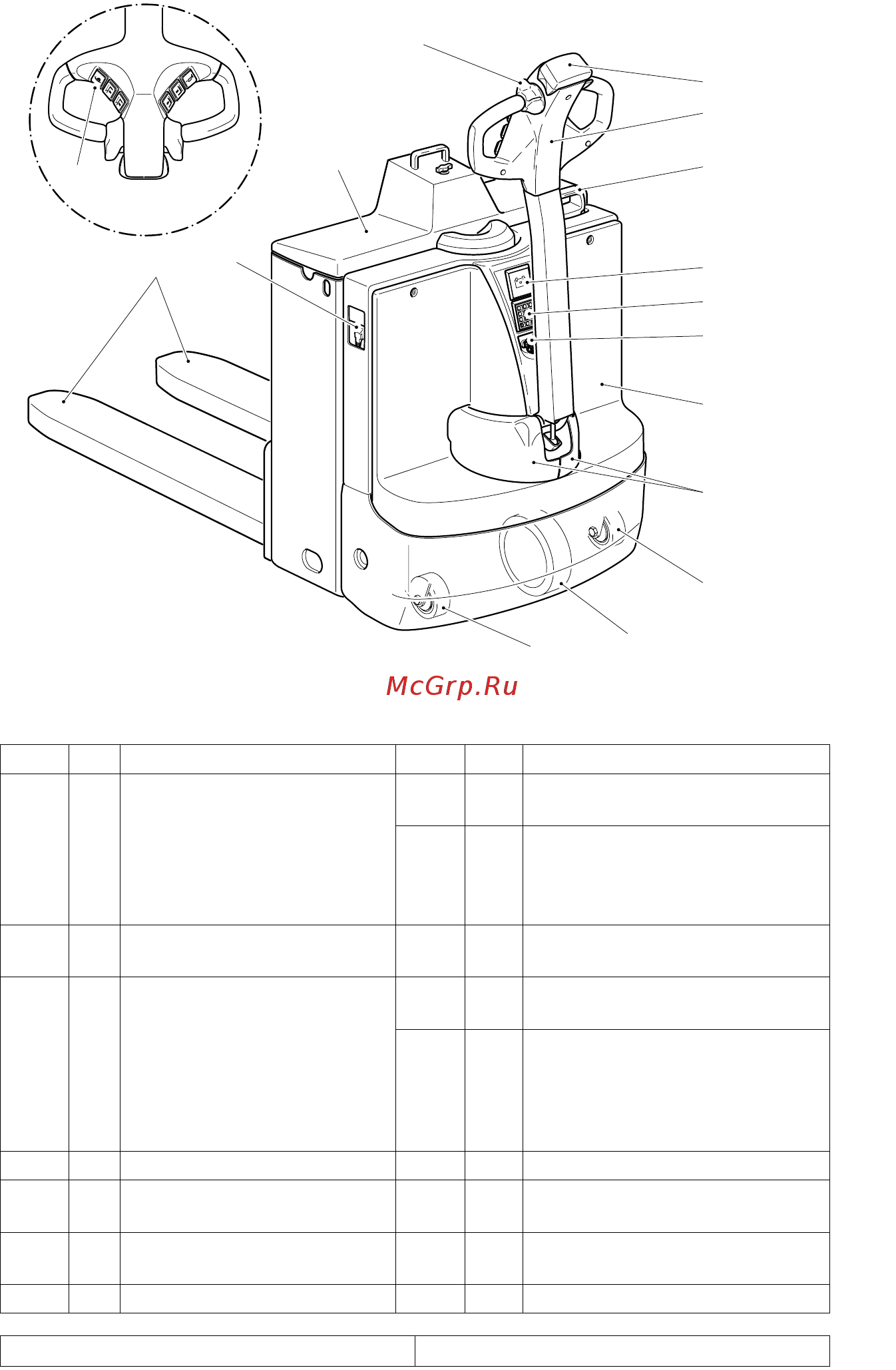

2 Узлы и описание функций машины
Поз. Обозначение Поз. Обозначение
1 t Индикатор разряда
аккумулятора
8 t Грузоподъемная оснастка
o Дисплей
(CANDIS)
9 o Встроенное зарядное
устройство 24 В / 30 A
(включая предохранительную
схему
2 o Рабочая клавиатура
(CANCODE)
10 t Крышка аккумуляторного отсека
3 t Замок зажигания 11 t Переключатель направления
движения
o Замок зажигания
(дополнительно вторая
ступень для
растормаживания тормозной
системы)
12 t Предохранительная клавиша
против наезда
4 t Передний капот 13 t Дышло
5 t
Капот моторного отсека (их
двух частей)
14 t Штеккер аккумуляторной
батареи (аварийный останов)
6 t Опорные колеса 15 t Переключатель режима
замедленного хода
7 t Ведущее колесо
t = Серийное оборудование o = Дополнительное оборудование
1
2
3
4
5
6
7
8
0
9
Set
8
7
6
6
5
4
3
2
1
14
12
13
11
10
9
15
1003.RUS
B 2
2 Узлы и описание функций машины
Поз. Обозначение Поз. Обозначение
1 t Индикатор разряда
аккумулятора
8 t Грузоподъемная оснастка
o Дисплей
(CANDIS)
9 o Встроенное зарядное
устройство 24 В / 30 A
(включая предохранительную
схему
2 o Рабочая клавиатура
(CANCODE)
10 t Крышка аккумуляторного отсека
3 t Замок зажигания 11 t Переключатель направления
движения
o Замок зажигания
(дополнительно вторая
ступень для
растормаживания тормозной
системы)
12 t Предохранительная клавиша
против наезда
4 t Передний капот 13 t Дышло
5 t
Капот моторного отсека (их
двух частей)
14 t Штеккер аккумуляторной
батареи (аварийный останов)
6 t Опорные колеса 15 t Переключатель режима
замедленного хода
7 t Ведущее колесо
t = Серийное оборудование o = Дополнительное оборудование
1
2
3
4
5
6
7
8
0
9
Set
8
7
6
6
5
4
3
2
1
14
12
13
11
10
9
15
