6.6 Рулевое управление
6.6.1 Тип рулевого управления
асинхронное управление
При движении вперед (движение в направлении входа в кабину = направление
привода) вращение руля влево ведет к левому повороту машины, вправо - к
правому. Положение ведущего колеса отображается на дисплее оператора.
Синхронное рулевое управление (o)
При движении вперед (движение в направлении входа в кабину = направление
привода) поворот руля влево ведет к правому повороту машины, вправо - к
левому. Положение ведущего колеса отображается на дисплее оператора.
6.6.2
Установка режима рулевого управления (o)

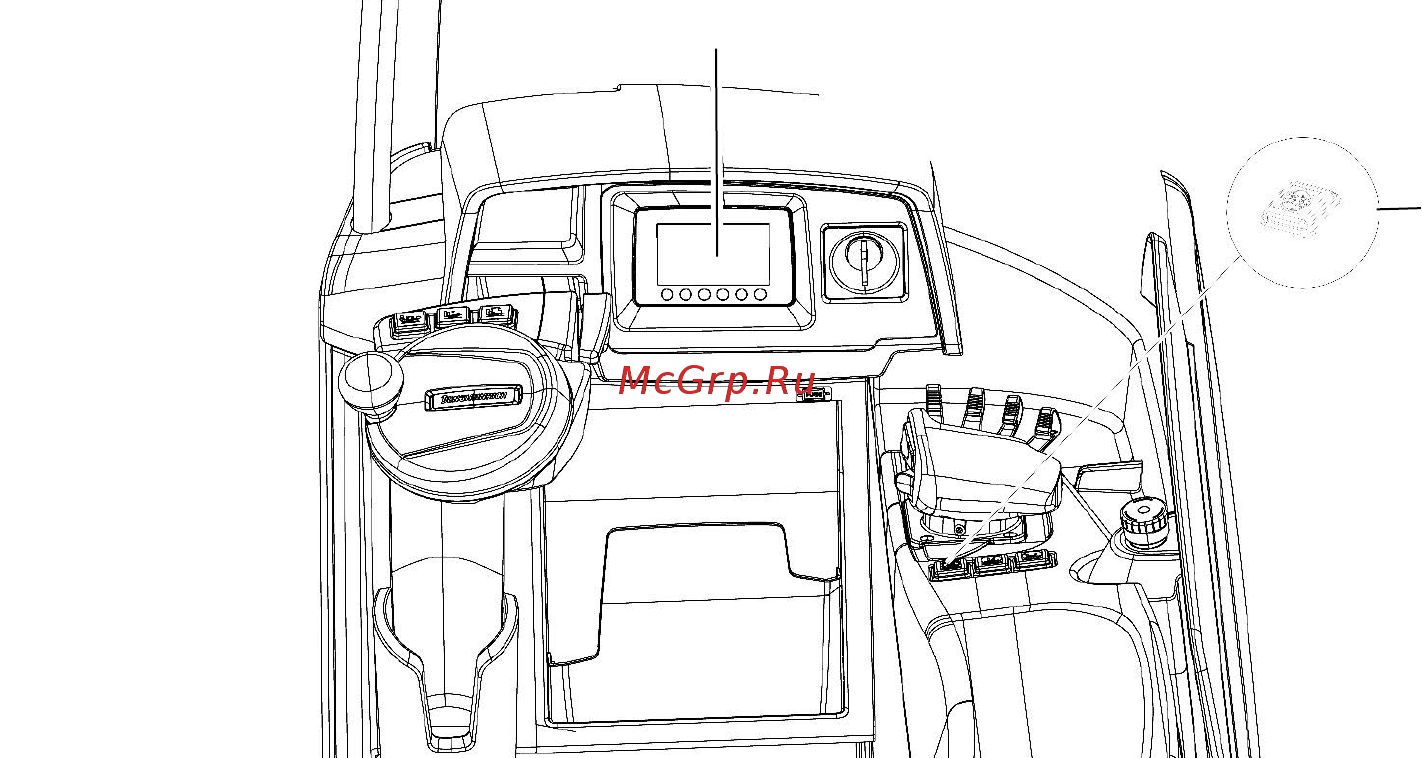

Нажатием кнопки режима рулевого управления (87) производится смена между
диапазонами регулирования 180° и 360°. Установленный диапазон
изображается на блоке управления и индикации (13).
87
13
Установка режима рулевого управления
Процесс настройки
• Нажать кнопку режима рулевого управления (87).
Режим рулевого управления задан.
Рулевое управление
Процесс настройки
• Повернуть рулевое колесо в необходимом направлении.
Напольное подъемно-транспортное средство движется в нужном
направлении.
110
05.19 ru-RU
