7.3 Диаграмма нагрузки напольного подъемно-транспортного
средства
7.3.1 Табличка допустимой нагрузки

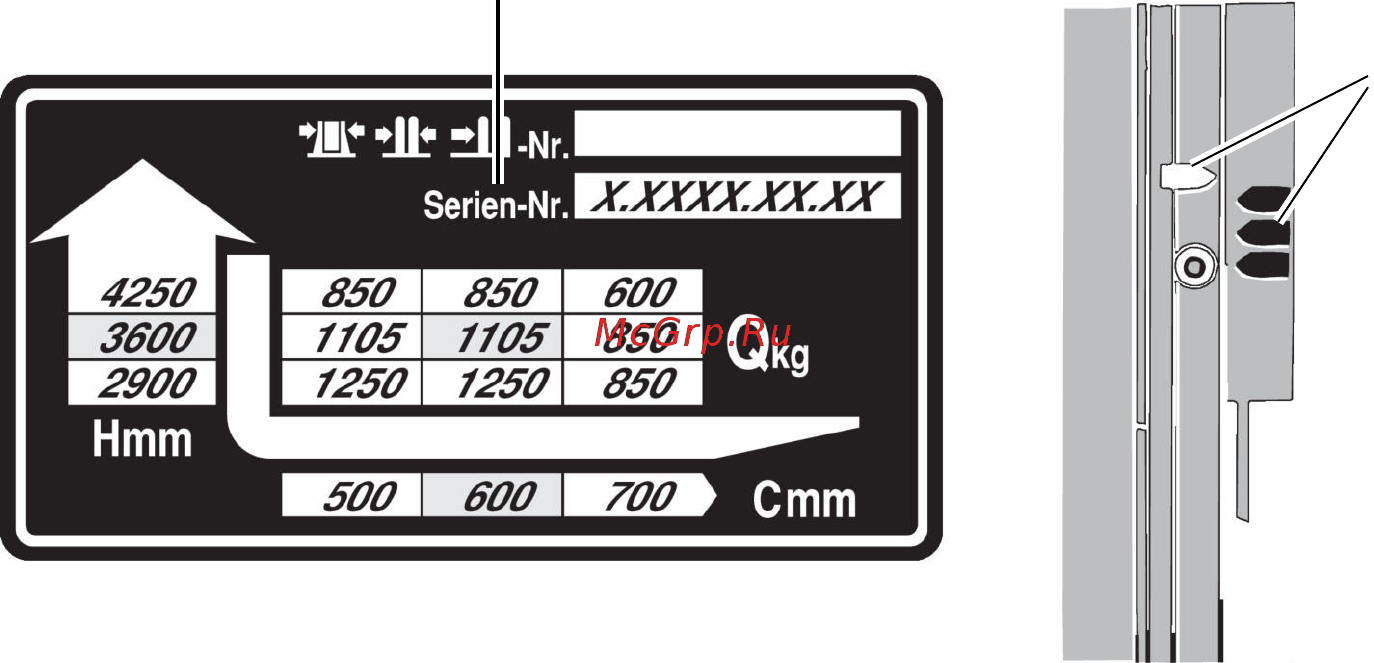

На табличке грузоподъемности (36) приведена грузоподъемность Q напольного
подъемно-транспортного средства в кг при вертикальном положении
подъемной рамы. В таблице указана максимальная грузоподъемность в
зависимости от нормированного расстояния до центра тяжести груза* С (в мм)
и высоты подъема H (в мм). Отметки в виде стрелок (65) на внутренней и
внешней мачте указывают оператору на достижение пределов высоты
подъема, предписанных диаграммой нагрузки.
*) Нормированное расстояние до центра тяжести груза учитывает как высоту,
так и ширину груза.
36
36
65
Пример определения максимальной грузоподъемности
При расстоянии до центра тяжести груза С 600 mm и при максимальной высоте
подъема H 3600 mm максимальная грузоподъемность Q составляет 1105 kg.
7.3.2 Диаграмма нагрузки для навесного оборудования
Табличка грузоподъемности для навесного оборудования размещена рядом с
табличкой грузоподъемности напольного подъемно-транспортного средства и
содержит сведения о грузоподъемности Q (кг) машины в комбинации с
соответствующим навесным устройством. Серийный номер, приведенный в
табличке грузоподъемности навесного устройства, должен совпадать с
фирменной табличкой навесного устройства.
Z
Для грузов с центром тяжести груза более 600 mm (измерено от верхней
кромки грузовых вил) грузоподъемность уменьшается на разность измененного
центра тяжести.
39
05.19 ru-RU
