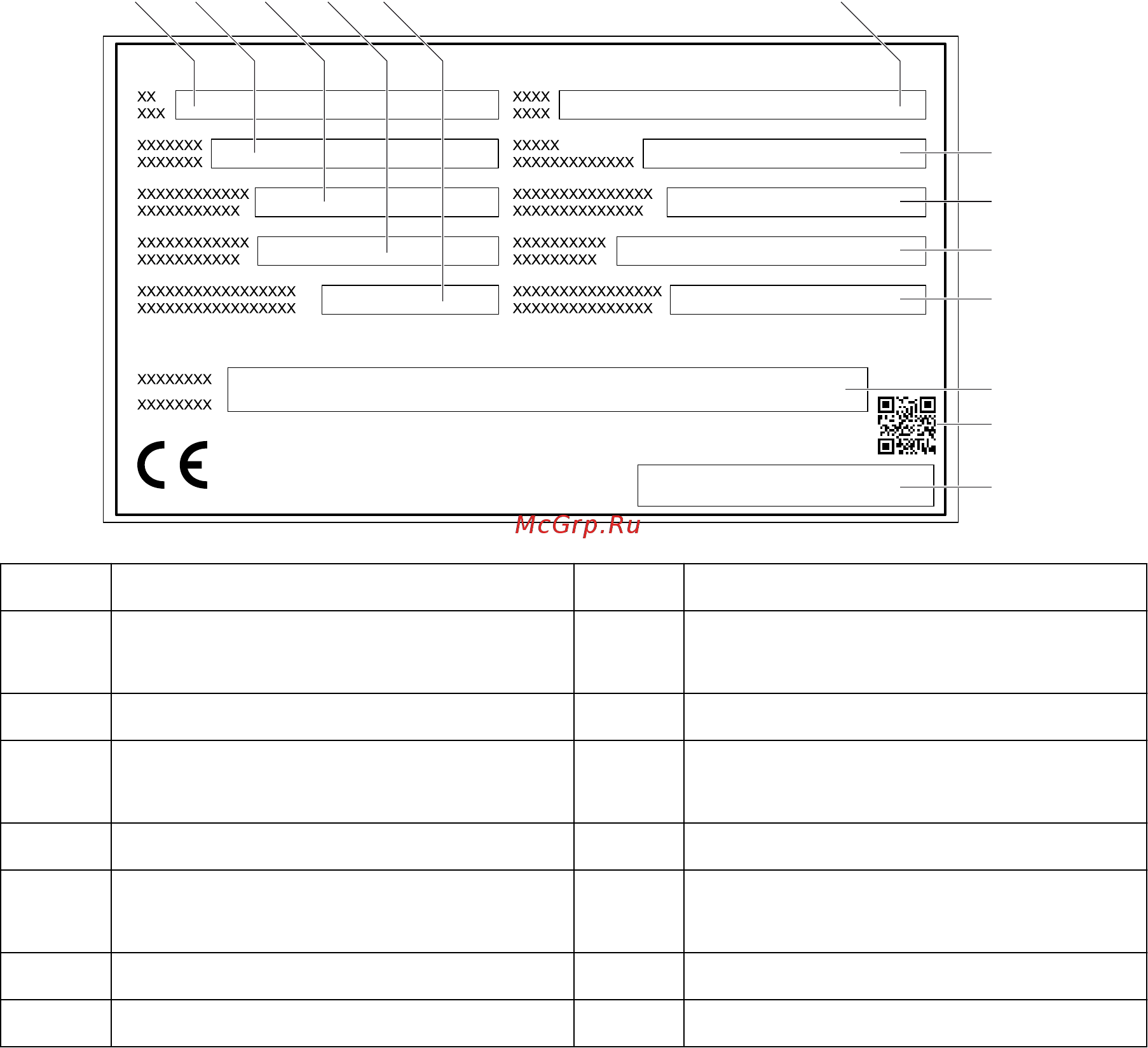

7.2 Фирменная табличка
Z
Изображение показывает стандартный вариант исполнение в странах-членах
ЕС. В других странах исполнение фирменной таблички может быть отличным.
33
59
57
60
54
61
55
62
56
63
34
64
58
Поз. Наименование Поз. Наименование
33 Тип 59
Расстояние до центра тяжести
груза, мм
34 Опция 60 Мощность привода
54
Номинальная
грузоподъемность, кг
61
Вес аккумулятора мин./макс.,
кг
55 Напряжение аккумулятора, В 62 Изготовитель
56
Собственная масса без
аккумулятора, кг
63 QR-код
57 Серийный номер 64 Логотип изготовителя
58 Год изготовления
Z
При запросах относительно напольного подъемно-транспортного средства или
при заказах запасных частей просьба указывать серийный номер (57).
37
05.19 ru-RU
