1001.RUS
D 2
2 Типы аккумуляторных батарей
В зависимости от назначения машина оборудована аккумуляторными батареями
различных типов.
В нижеприведенной таблице при различных значениях емкости аккумулятора
указаны комбинации, которые предусмотрены как стандартные.
Вес аккумулятора указан на щитке с типом аккумулятора.
m
При замене / монтаже аккумуляторной батареи следует убедиться в
надежности ее посадки в аккумуляторном отсеке машины.

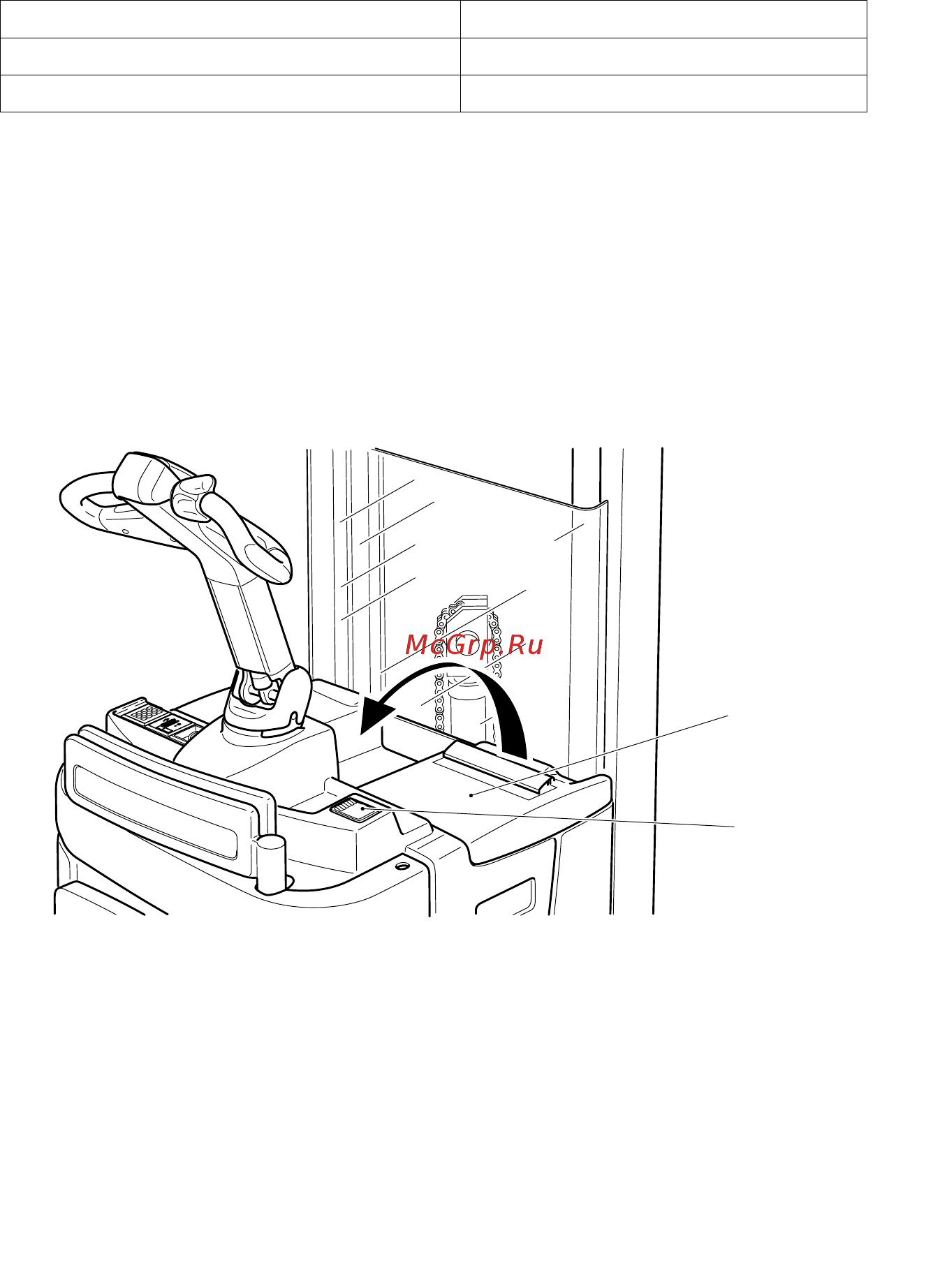

3 Доступ к аккумуляторной батарее
f
Надежно установить машину (см. главу E).
– Откинуть кверху крышку аккумуляторного отсека (1).
f
Открывать и закрывать крышку аккумуляторного отсека следует аккуратно.
– Установка производится в обратной последовательности.
f
Крышки и разъемы должны при запуске машины быть переведены в обычное
рабочее положение.
24В - 3 аккумулятора типа PzSL 240Ач
24В - 3 аккумулятора типа PzSL 270 Ач
24В - 3 аккумулятора типа PzSL 330 Ач
2
1
1001.RUS
D 2
2 Типы аккумуляторных батарей
В зависимости от назначения машина оборудована аккумуляторными батареями
различных типов.
В нижеприведенной таблице при различных значениях емкости аккумулятора
указаны комбинации, которые предусмотрены как стандартные.
Вес аккумулятора указан на щитке с типом аккумулятора.
m
При замене / монтаже аккумуляторной батареи следует убедиться в
надежности ее посадки в аккумуляторном отсеке машины.
3 Доступ к аккумуляторной батарее
f
Надежно установить машину (см. главу E).
– Откинуть кверху крышку аккумуляторного отсека (1).
f
Открывать и закрывать крышку аккумуляторного отсека следует аккуратно.
– Установка производится в обратной последовательности.
f
Крышки и разъемы должны при запуске машины быть переведены в обычное
рабочее положение.
24В - 3 аккумулятора типа PzSL 240Ач
24В - 3 аккумулятора типа PzSL 270 Ач
24В - 3 аккумулятора типа PzSL 330 Ач
2
1
