D 3
1001.RUS
4 Зарядка батареи
Аккумуляторная батарея машины в стандартном исполнении подлежит зарядке от
станционарного зарядного устройства. Машина, не оборудованная подъемным
цилиндром колесной консоли может, как вариант, иметь встроенное зарядное
устройство.
m
Для зарядки батареи машину следует поместить в закрытое, хорошо
проветриваемое помещение.
A
Показания уровня заряда аккумулятора (см. главу E).
4.1 Зарядка aккумулятора от стационарного зарядного устройства
– Надежно установить машину (см. главу E).
m
Подсоединять и отсоединять штеккер аккумуляторной батареи от розетки, а
также переключать главный рубильник (2) разрешается только при
отключенных машине и зарядной станции.
– Открыть доступ к аккумуляторной батарее (см. раздел 3).
f
В процессе зарядки наружные поверхности элементов аккумуляторной батареи
должны быть открыты с целью обеспечения достаточной вентиляции. На
аккумуляторную батарею не разрешается класть металлические предметы.
Перед зарядкой все кабели и разъемы должны быть проверены на наличие
видимых повреждений.
Следует безусловно подчиняться требованиям безопасности, изложенным
фирмой-изготовителем аккумуляторной батареи и зарядной станции.

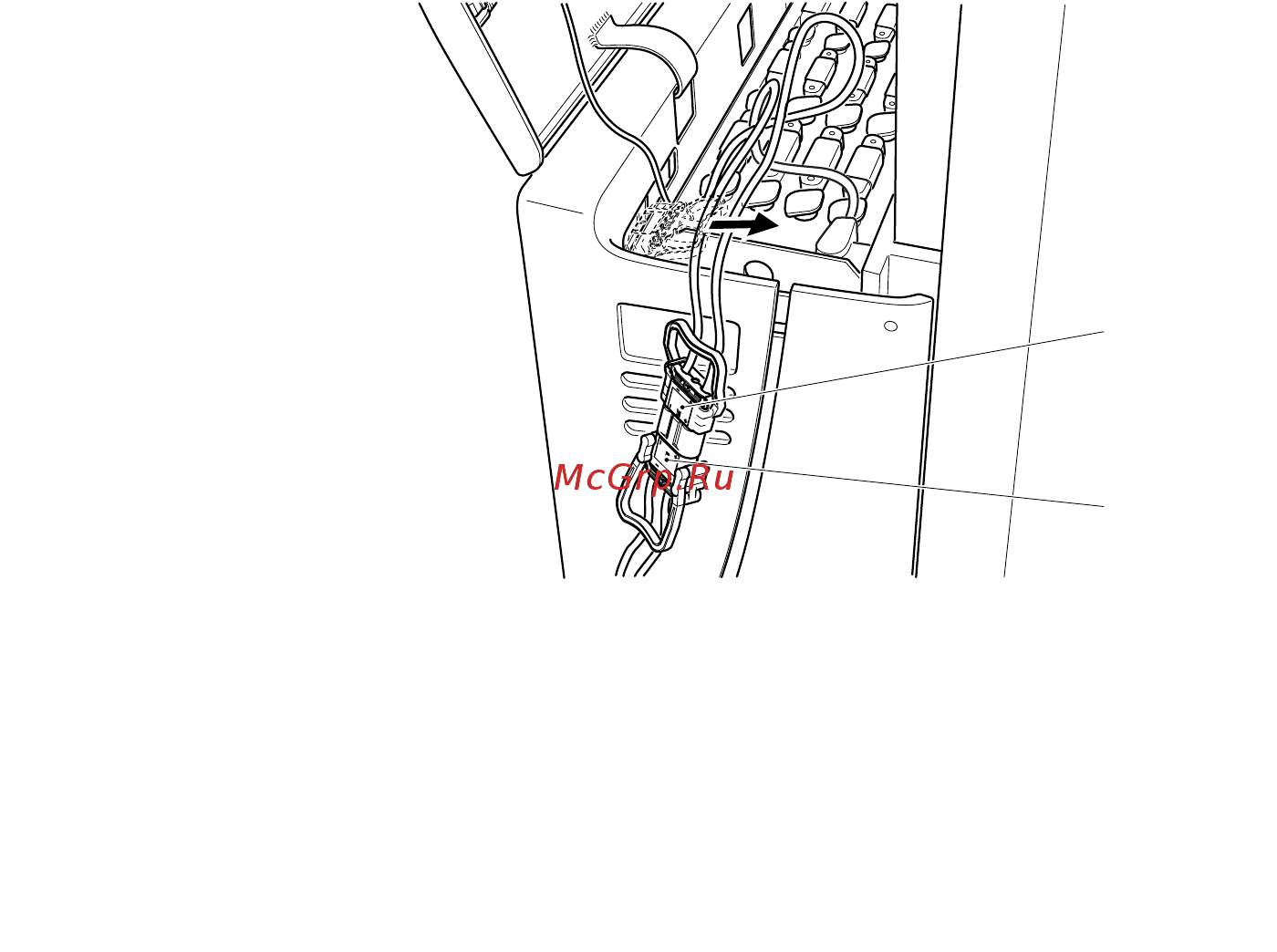

– Вытянуть штеккер (3) из разъема на машине.
– При необходимости удалить изолирующие прокладки, если они уложены
сверху на аккумуляторную батарею.
– Соединить зарядным кабелем (4) зарядную станцию со штеккером
аккумуляторной батареи (3) и включить зарядную станцию.
m
Аккумуляторную батарею следует заряжать в соответствии с предписаниями
фирмы-изготовителя аккумуляторной батареи и зарядной станции.
3
4
