4.2 Зарядка аккумулятора от встроенного зарядного устройства (o)
f
Не разрешается открывать зарядное устройство. В случае повреждения
устройство необходимо заменить.
A
В целях безопасности на рукоятке настройки (7) между установочными
положениями с "1" по "6" имеются промежуточные положения.
На заводе произведена настройка промежуточного положения для машин,
поставляемых без аккумулятора. При мигании красного светодиода (5)
аккумулятор заряжать нельзя.
Выбор графика зарядки во встроенном зарядном устройстве

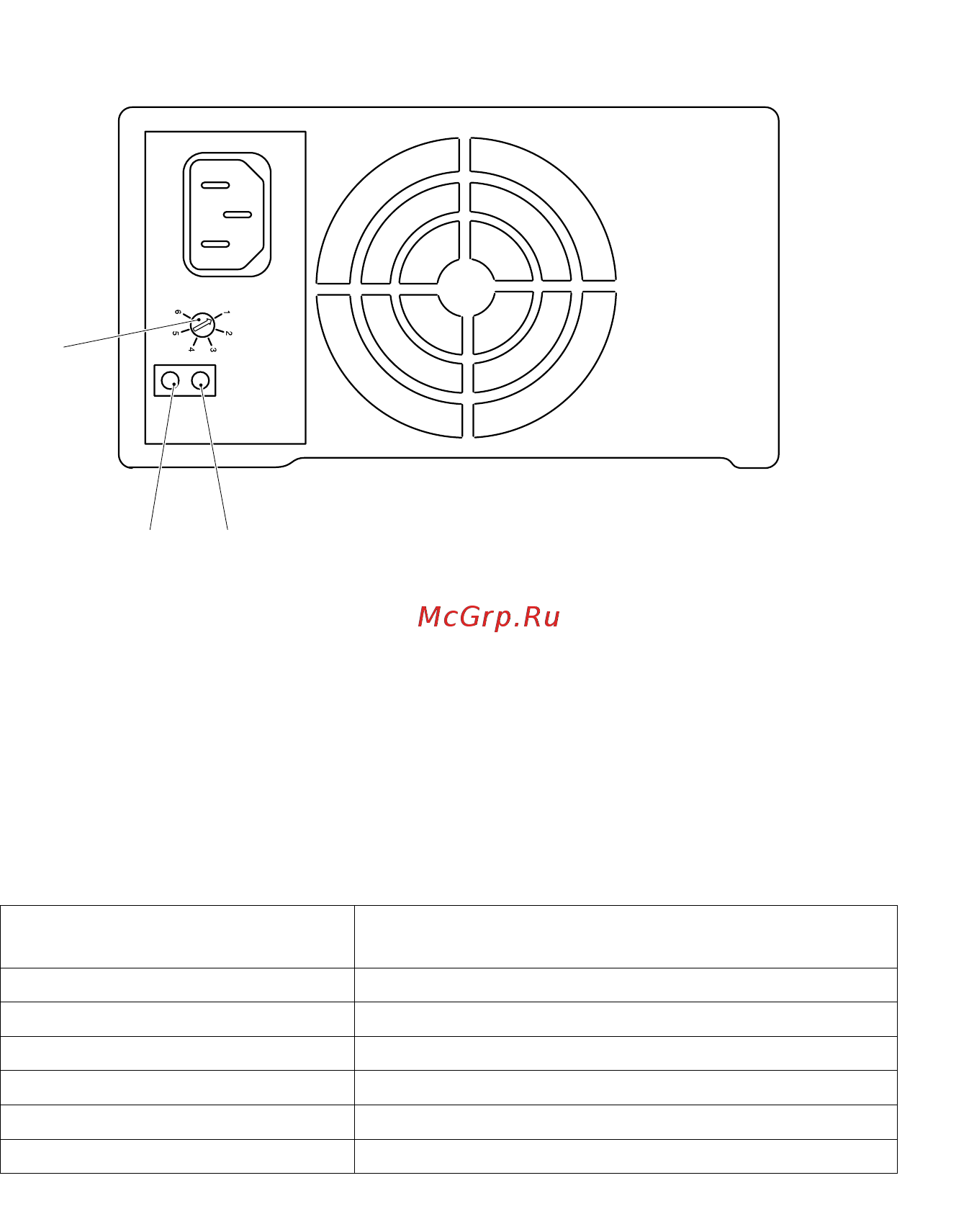

При помощи рукоятки настройки (7), который имеется на зарядном устройстве,
можно отрегулировать по нижеприведенной таблице график зарядки для каждого
из используемых типов аккумуляторных батарей.
m
Перед настройкой графика зарядки аккумулятора следует отсоединить штеккер
питания!
При последующем подключении аккумулятора сигнал светодиода подтвердит
немедленное вступление в силу новой настройки (см. Дисплей).
Положение рукоятки
настройки (7)
выбор графика зарядки (характеристики)
1 Жидкостные аккумуляторы: 100 - 330 Ач
2 Необслуживаемые аккумуляторы: 100 - 140 Ач
3 Необслуживаемые аккумуляторы: 150 - 200 Ач
4 Необслуживаемые аккумуляторы: 210 - 300 Ач
5 С в о б о д н о
6 С в о б о д н о
6
7
5
