D 7
1001.RUS

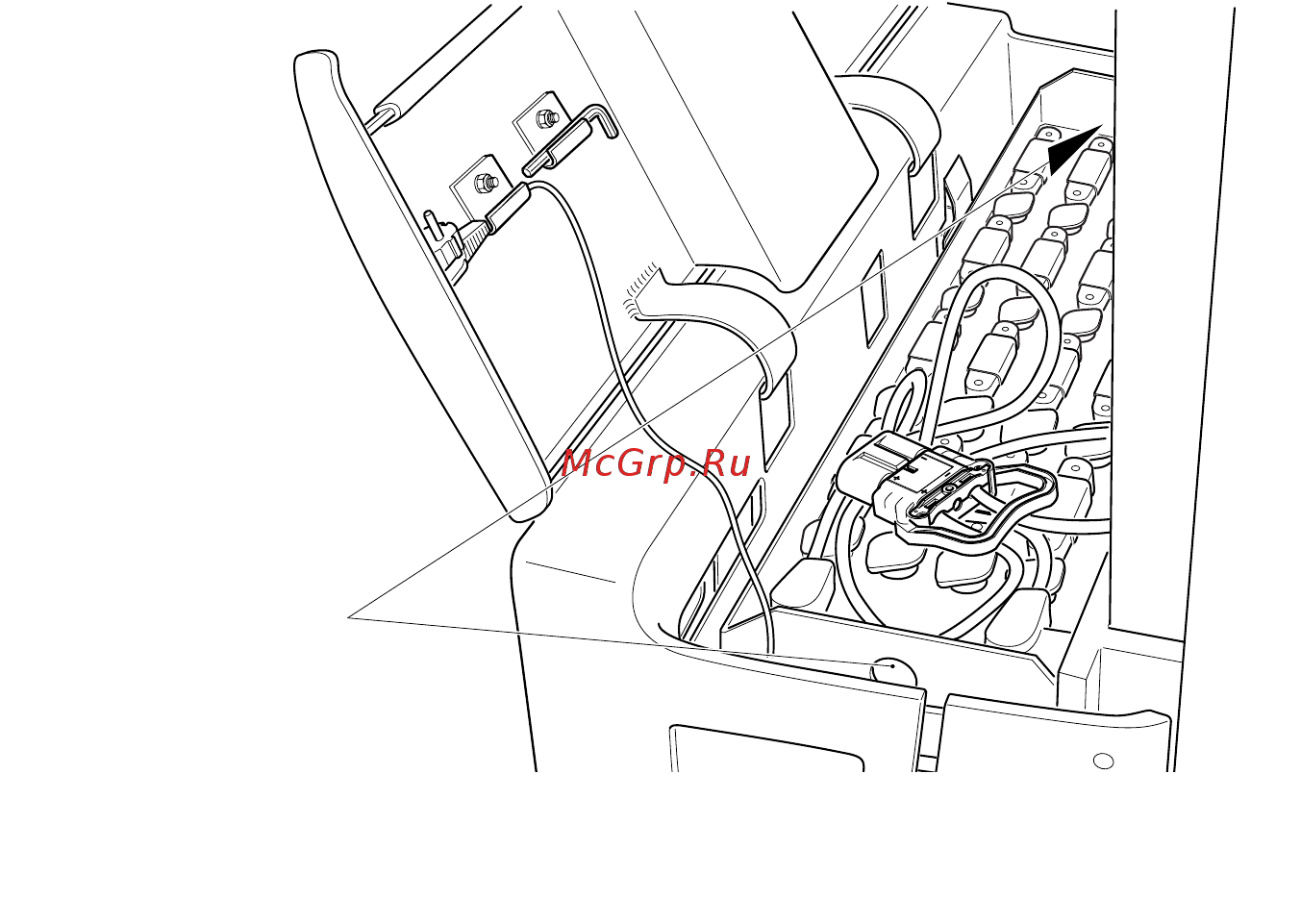

5 Снятие и установка аккумуляторной батареи
– Открыть доступ к аккумуляторной батарее (см. раздел 3).
f
Машина должна стоять горизонтально. Во избежание коротких замыканий
следует укрывать аккумуляторные батареи с открытыми полюсами или
соединительными элементами резиновым ковриком. Штеккер аккумуляторной
батареи или кабель отложить в сторону, чтобы при извлечении батареи они не
касались машины.
f
Аккумулятор разрешается менять только на равноценный. Блоки балласта не
разрешается удалять либо перемещать.
f
Перед зарядкой все кабели и разъемы должны быть проверены на отсутствие
видимых повреждений. Перед запуском машины следует плотно закрыть
крышку аккумуляторного отсека.
A
При перемещении аккумуляторной батареи с использованием крановых
монтажных строп следует проверить, достаточна ли их грузоподъемность (см.
вес аккумуляторной батареи на щитке с указанием типа батареи, который
прикреплен к лотку батареи). Монтажные стропы должны перемещаться строго
вертикально, чтобы не сдавливать лоток аккумуляторной батареи. Монтажные
крюки крепятся к осям в серьгах крепления (9) таким образом, чтобы при
ослаблении натяжения строп они не могли бы упасть на элементы
аккумулятора.
5.1 Извлечение аккумулятора сверху (машина, не оборудованная подъемным
цилиндрам колесной консоли)
– Отсоединить штеккер аккумуляторной батареи.
– Закрепить серьги крановых монтажных строп в точках крепления.
– Извлечь аккумуляторную батарею.
Установка производится в обратной последовательности. При этом необходимо
следить за правильным монтажом и последовательностью подключения
аккумуляторной батареи.
9
D 7
1001.RUS
5 Снятие и установка аккумуляторной батареи
– Открыть доступ к аккумуляторной батарее (см. раздел 3).
f
Машина должна стоять горизонтально. Во избежание коротких замыканий
следует укрывать аккумуляторные батареи с открытыми полюсами или
соединительными элементами резиновым ковриком. Штеккер аккумуляторной
батареи или кабель отложить в сторону, чтобы при извлечении батареи они не
касались машины.
f
Аккумулятор разрешается менять только на равноценный. Блоки балласта не
разрешается удалять либо перемещать.
f
Перед зарядкой все кабели и разъемы должны быть проверены на отсутствие
видимых повреждений. Перед запуском машины следует плотно закрыть
крышку аккумуляторного отсека.
A
При перемещении аккумуляторной батареи с использованием крановых
монтажных строп следует проверить, достаточна ли их грузоподъемность (см.
вес аккумуляторной батареи на щитке с указанием типа батареи, который
прикреплен к лотку батареи). Монтажные стропы должны перемещаться строго
вертикально, чтобы не сдавливать лоток аккумуляторной батареи. Монтажные
крюки крепятся к осям в серьгах крепления (9) таким образом, чтобы при
ослаблении натяжения строп они не могли бы упасть на элементы
аккумулятора.
5.1 Извлечение аккумулятора сверху (машина, не оборудованная подъемным
цилиндрам колесной консоли)
– Отсоединить штеккер аккумуляторной батареи.
– Закрепить серьги крановых монтажных строп в точках крепления.
– Извлечь аккумуляторную батарею.
Установка производится в обратной последовательности. При этом необходимо
следить за правильным монтажом и последовательностью подключения
аккумуляторной батареи.
9
