1001.RUS
D 8

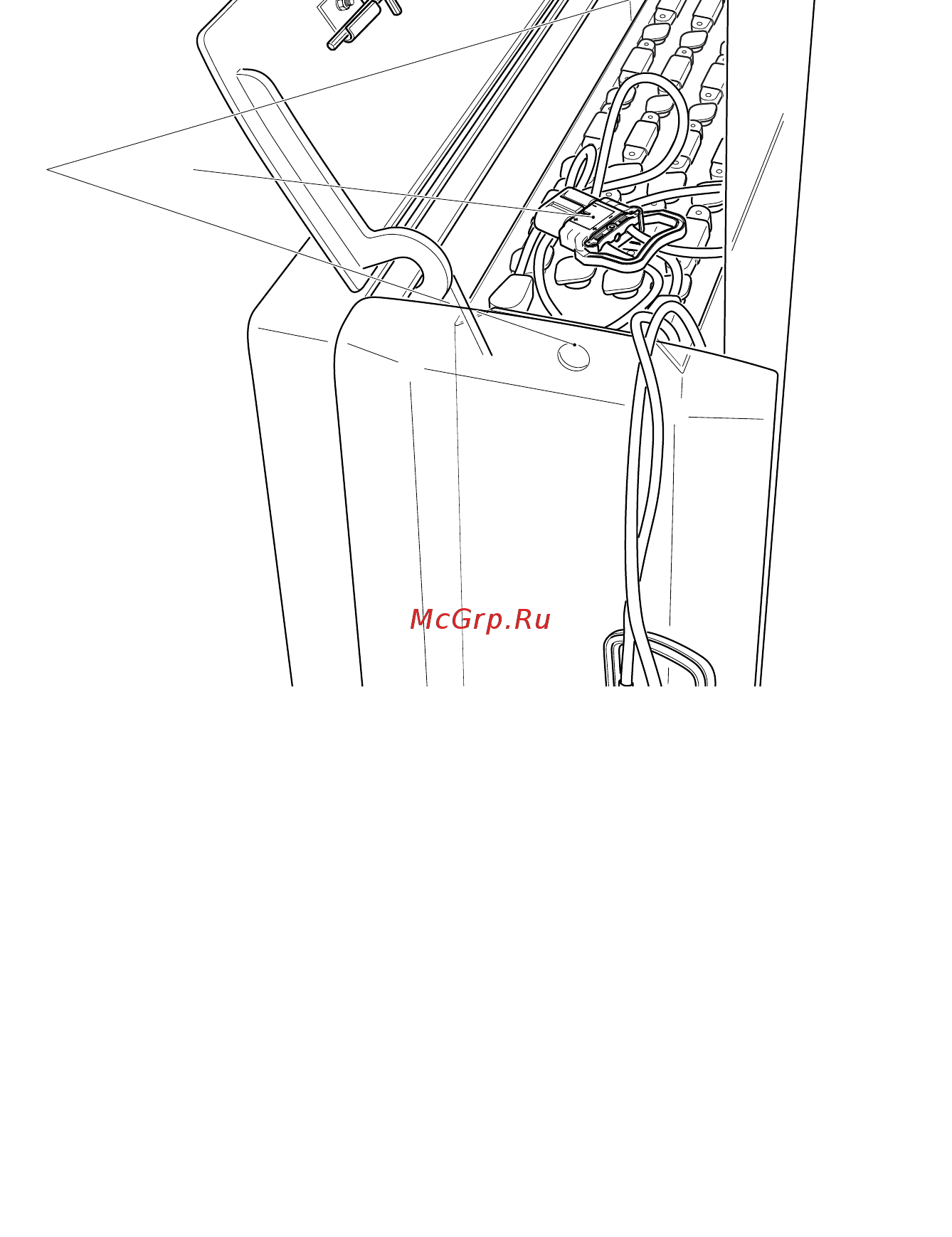

5.2 Извлечение аккумулятора сверху (машина, оборудованная подъемным
цилиндром колесной консоли)
– Отсоединить штеккер аккумуляторной батареи (3).
f
Находящийся сбоку машины аккумуляторный кабель отвести в сторону При
извлечении аккумулятора кабель не должен быть зажат.
– Закрепить серьги крановых монтажных строп в точках крепления.
– Извлечь аккумуляторную батарею.
Установка производится в обратной последовательности. При этом необходимо
следить за правильным монтажом и последовательностью подключения
аккумуляторной батареи.
39
1001.RUS
D 8
5.2 Извлечение аккумулятора сверху (машина, оборудованная подъемным
цилиндром колесной консоли)
– Отсоединить штеккер аккумуляторной батареи (3).
f
Находящийся сбоку машины аккумуляторный кабель отвести в сторону При
извлечении аккумулятора кабель не должен быть зажат.
– Закрепить серьги крановых монтажных строп в точках крепления.
– Извлечь аккумуляторную батарею.
Установка производится в обратной последовательности. При этом необходимо
следить за правильным монтажом и последовательностью подключения
аккумуляторной батареи.
39
