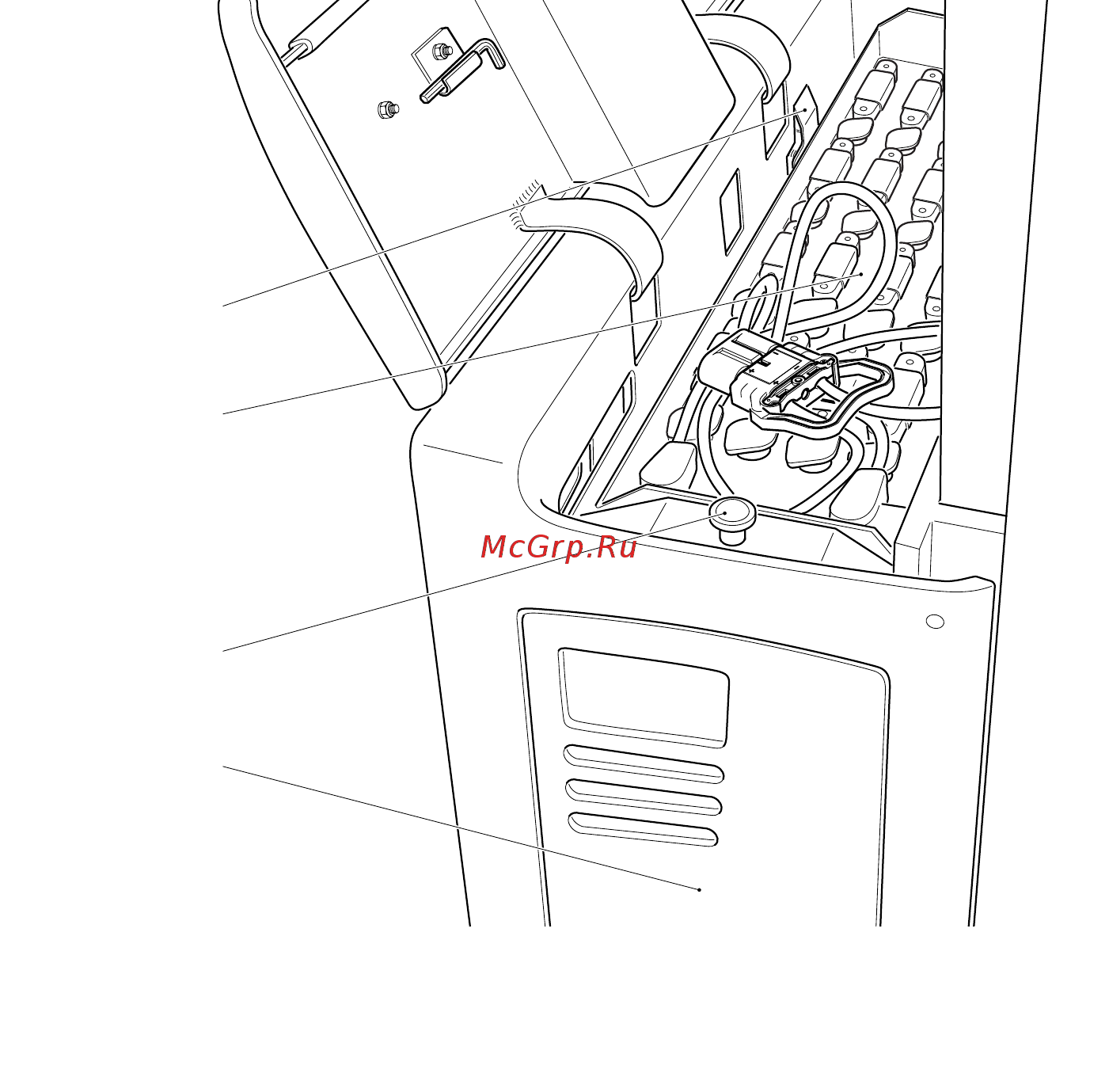

5.3 Замена аккумулятора сбоку (o)
– Отсоединить штеккер аккумуляторной батареи.
– Вытянуть кверху стопор (12) откидной крышки аккумулятора, при этом крепко
держать откидную крышку (13).
– Снять крышку (13) и отложить в надежное место.
– Установить аккумуляторную тележку рядом с машиной.
– Осторожно передвинуть аккумуляторную батарею (11) из машины на
аккумуляторную тележку либо на установку для смены аккумуляторов.
f
Не разрешается вкладывать пальцы между стенкой машины и аккумулятором.
Следует соблюдать инструкцию по эксплуатации станции зарядки
аккумуляторов!
При монтаже аккумуляторной батареи:
– Вдвинуть аккумулятор до упора (10).
– Нажать на упор и держать его.
– Вдвинуть аккумулятор в машину.
Установка производится в обратной последовательности. При этом необходимо
следить за правильным монтажом и последовательностью подключения
аккумуляторной батареи.
