E 9
0602.RUS
4.2 Езда, повороты, торможение
f
При езде и маневрировании, особенно в пределах контура машины,
необходимо соблюдать особую внимательность.
Режим аварийного останова
– Главный рубильник (13) нажать книзу.
Отключатся все функции электрообрудования. Машина тормозится.
Аварийная остановка

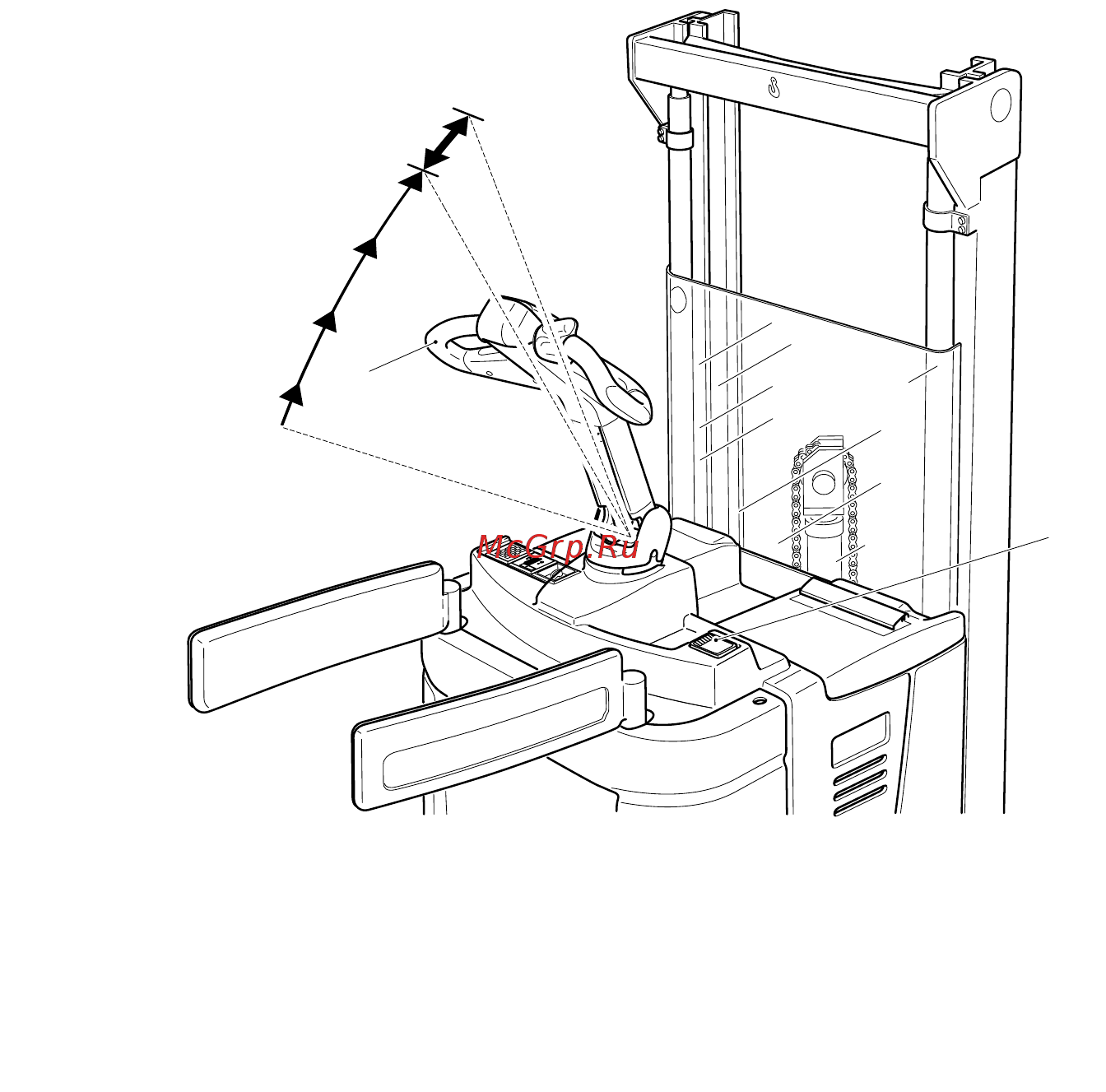

При отпускании дышла (4) следует принудительное торможение (аварийная
остановка) - дышло смещается самопроизвольно в верхний сектор торможения
(В).
f
Если дышло смещается в сектор торможения медленно, следует устранить
причину этого. При необходимости следует обновить возвратную пружину!
B
4
13
E 9
0602.RUS
4.2 Езда, повороты, торможение
f
При езде и маневрировании, особенно в пределах контура машины,
необходимо соблюдать особую внимательность.
Режим аварийного останова
– Главный рубильник (13) нажать книзу.
Отключатся все функции электрообрудования. Машина тормозится.
Аварийная остановка
При отпускании дышла (4) следует принудительное торможение (аварийная
остановка) - дышло смещается самопроизвольно в верхний сектор торможения
(В).
f
Если дышло смещается в сектор торможения медленно, следует устранить
причину этого. При необходимости следует обновить возвратную пружину!
B
4
13
