0602.RUS
E 10
Езда
f
При поднятой платформе оператора (16) не прикасаться к конструкциям
машины между платформой и стенкой машины.

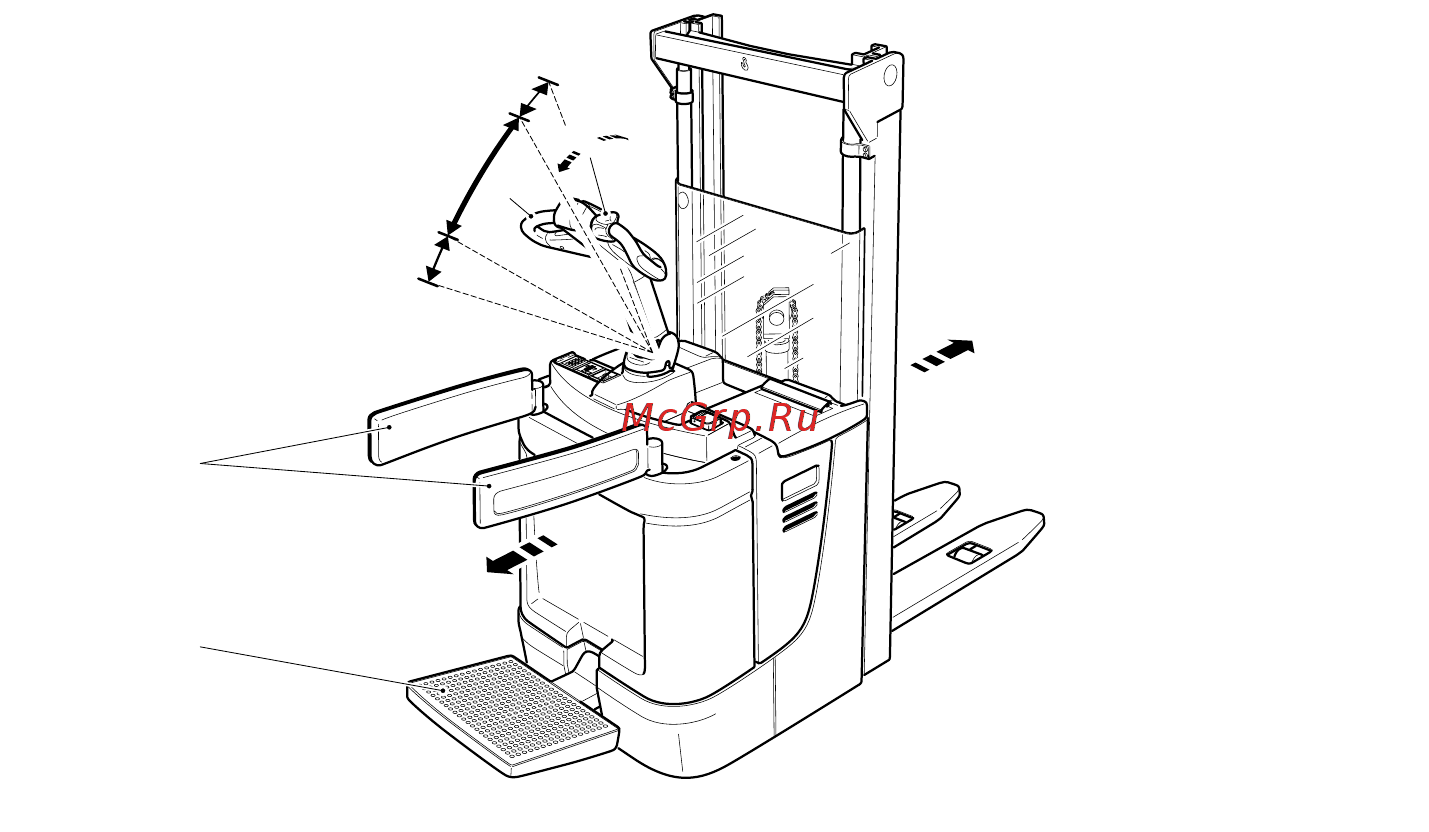

Существуют различия между тремя режимами езды:
– При нахождении оператора рядом с машиной:
Отклонить предохранительную скобу (17) *
)
внутрь, поднять платформу
оператора (16) кверху.
– Режим работы при нахождении оператора на платформе:
Опустить платформу оператора (16) вниз.
– Режим работы при нахождении оператора на платформе предусматривает
движение с повышенной скоростью:
Откинуть предохранительную скобу (17) *
)
наружу, опустить платформу
оператора (16) вниз.
A
Функция движения блокируется при отсутствии оператора на платформе и не
откинутых наружу предохранительных скобах.
*)
*
)
не предусмотрена в машинах грузоподъемностью 1200 кг
f
Езда разрешается только при закрытом и надлежащем образом запертом
капоте. При проезде подвесных ворот необходимо следить, чтобы створки
ворот не привели в действие предохранительную кнопку (1) режима въезда на
пандус.
– Привести машину в рабочее состояние (см. раздел 3)
– Перевести дышло (4) в сектор хода "F".
– Регулятор хода (8) установить в желаемое положение для движения вперед
V) или назад (R).
Машина начнет движение в выбранном направлении.
A
Скорость движения машины регулируется регулятором хода (8).
R
R
V
V
F
B
B
8
4
17
16
