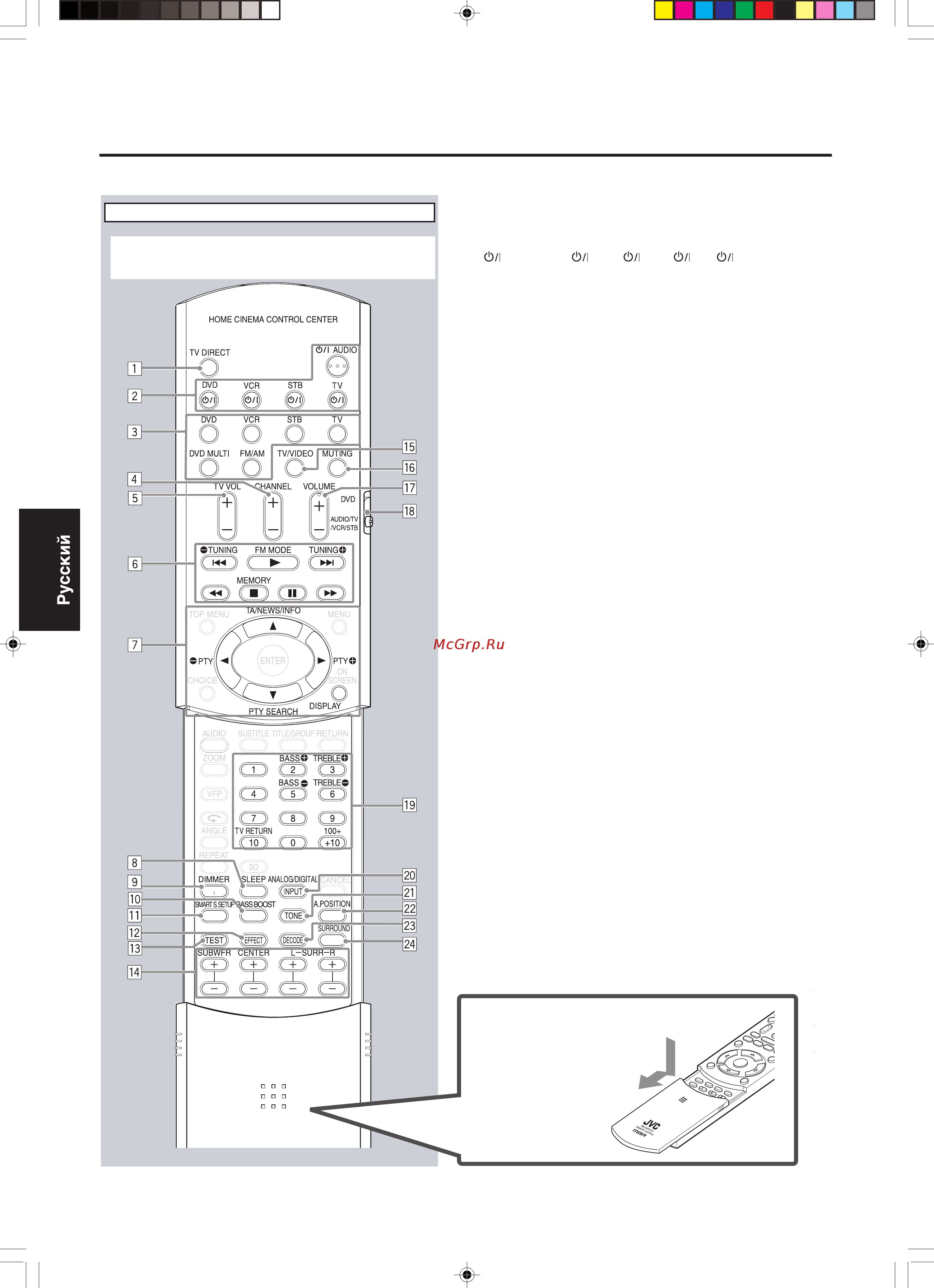

JVC RX-ES1SL [2/39] Пульт дистанционного управления
![JVC RX-ES1SL [2/39] Пульт дистанционного управления](/views2/1052491/page2/bg2.png)
2
Более подробную информацию см. на страницах указанных в
скобках.
1 Кнопка TV DIRECT button (12)
2 Кнопки режима ожидания/включения (10, 34-36)
AUDIO, DVD , VCR , STB , TV
3 Кнопки выбора источника (10)
DVD, VCR, STB, TV, DVD MULTI, FM/AM
4 Кнопки CHANNEL +/– (34-36)
5 Кнопки TV VOL (громкость) + и – (34, 36)
6 • Кнопки управления видео компонентами (34-36)
4, 3, 4, 1, 7, 8,
• Кнопки управления приемником (22, 23)
TUNING 9 , TUNING (, FM MODE, MEMORY
7 Кнопки управления функцией RDS (24-26)
PTY 9 , PTY (, PTY SEARCH, TA/NEWS/INFO, DISPLAY
8 Кнопка SLEEP (13)
9 Кнопка DIMMER (13)
p Кнопка BASS BOOST (21)
q Кнопка SMART S (surround). SETUP (14)
w Кнопка EFFECT (32)
e Кнопка TEST (30)
r Кнопки настройки выходных уровней сигналов динамиков
и сабвуфера (20, 30, 32, 33)
SUBWFR (сабвуфер) +/–, CENTER +/–, SURR L (левый
боковой) +/–, SURR R (правый боковой) +/–
t Кнопка TV/VIDEO (34, 36)
y Кнопка MUTING (12)
u Кнопки VOLUME +/– (11)
i Переключатель режима
DVD, AUDIO/TV/VCR/STB
o • Цифровые кнопки для настройки тембра (20)
BASS 9/(, TREBLE 9/(
• Цифровые кнопки для выбора сохраненного канала (23)
• Цифровые кнопки для управления видео компонентами
(34-36)
; Кнопка ANALOG/DIGITAL INPUT (10, 11)
a Кнопка TONE (20)
s Кнопка A (аудио). POSITION (21)
d Кнопка DECODE (11)
f Кнопка SURROUND (29)
* Кнопки, выделенные серым, используются для управления
JVC DVD проигрывателем. (Более подробную информацию
см. в руководстве, прилагаемом к проигрывателю).
Если эти клавиши прекратят нормальное функционирова-
ние, используйте пульт дистанционного управления к
вашему DVD проигрывателю.
Органы управления
Пульт дистанционного управления
При управлении ресивером всегда устанавли-
вайте селекторный переключатель режима (i)
на AUDIO/TV/VCR/STB.
4
1
Для того чтобы открыть
крышку пульта
дистанционного управления,
сдвиньте ее вниз.
