3

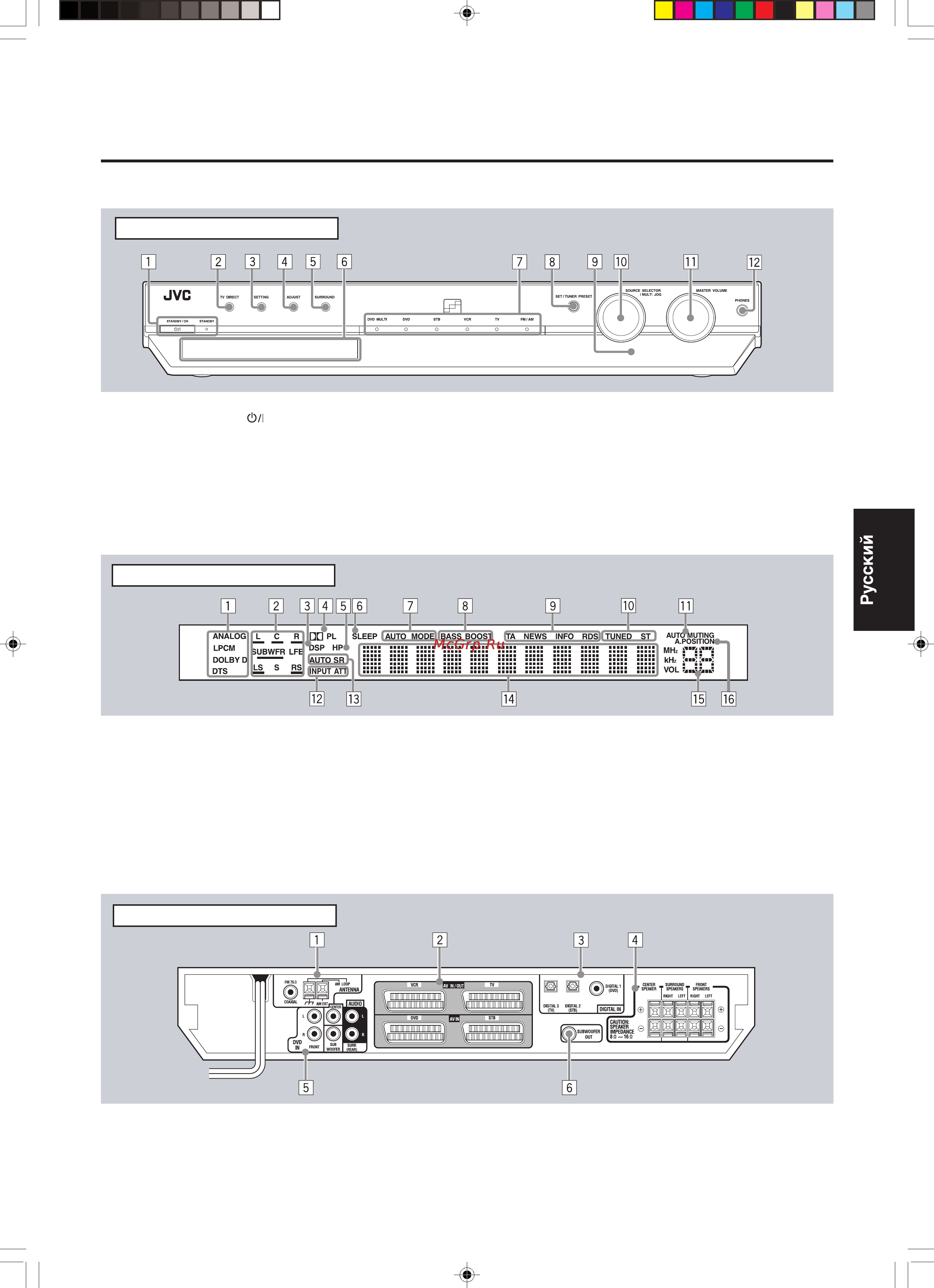

Органы управления
Передняя панель
Более подробную информацию см. на страницах указанных в скобках.
1 Кнопка STANDBY/ON и индикатор STANDBY (10)
2 Кнопка TV DIRECT button (12)
3 Кнопка SETTING (15, 16, 18)
4 Кнопка ADJUST (20, 30, 32, 33)
5 Кнопка SURROUND (30-32)
6 Окно дисплея (см. ниже)
7 Индикаторы источника
DVD MULTI, DVD, STB, VCR, TV, FM/AM
8 • Кнопка SET (15, 16, 18, 20, 30, 32, 33)
• Кнопка TUNER PRESET (23)
9 Сенсор дистанционного управления (4)
p SOURCE SELECTOR (10)
q MULTI JOG (15, 16, 18, 20, 30-33)
w Регулятор MASTER VOLUME (11)
e Разъем PHONES (11)
Окно дисплея
1 Индикаторы формата сигнала (10-12)
ANALOG, LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS
2 Индикаторы сигналов и динамиков (13)
3 Индикатор DSP (28, 31, 32)
4 Индикатор PLII (27)
5 Индикаотр НР (наушники) (11)
6 Индикатор SLEEP (13)
7 Индикатор AUTO MODE (19)
8 Индикатор BASS BOOST (21)
9 Индикаторы управления RDS (24, 26)
TA, NEWS, INFO, RDS
p Индикаторы режимов работы приемника (22)
TUNED, ST (стерео)
q Индикатор AUTO MUTING (23)
w Индикатор INPUT ATT (аттенюатор) (21)
e Индикатор AUTO SR (объемное звучание) (19)
r Основной дисплей
t Индикатор уровня громкости (10)
y Индикатор Кнопка A (аудио).POSITION (21)
1 Терминалы ANTENNA (5)
2 Терминалы SCART (8)
AV IN/OUT (VCR, TV), AV IN (DVD, STB)
3 Терминалы DIGITAL IN (7)
DIGITAL 1 (DVD) , DIGITAL 2 (STB), DIGITAL 3 (TV)
Задняя панель
4 Терминалы динамиков (6)
FRONT SPEAKERS, SURROUND SPEAKERS,
CENTER SPEAKER
5 Разъемы DVD IN (9)
FRONT, CENTER, SURR (REAR), SUBWOOFER
6 Разъем SUBWOOFER OUT (6)
