5
С чего начать

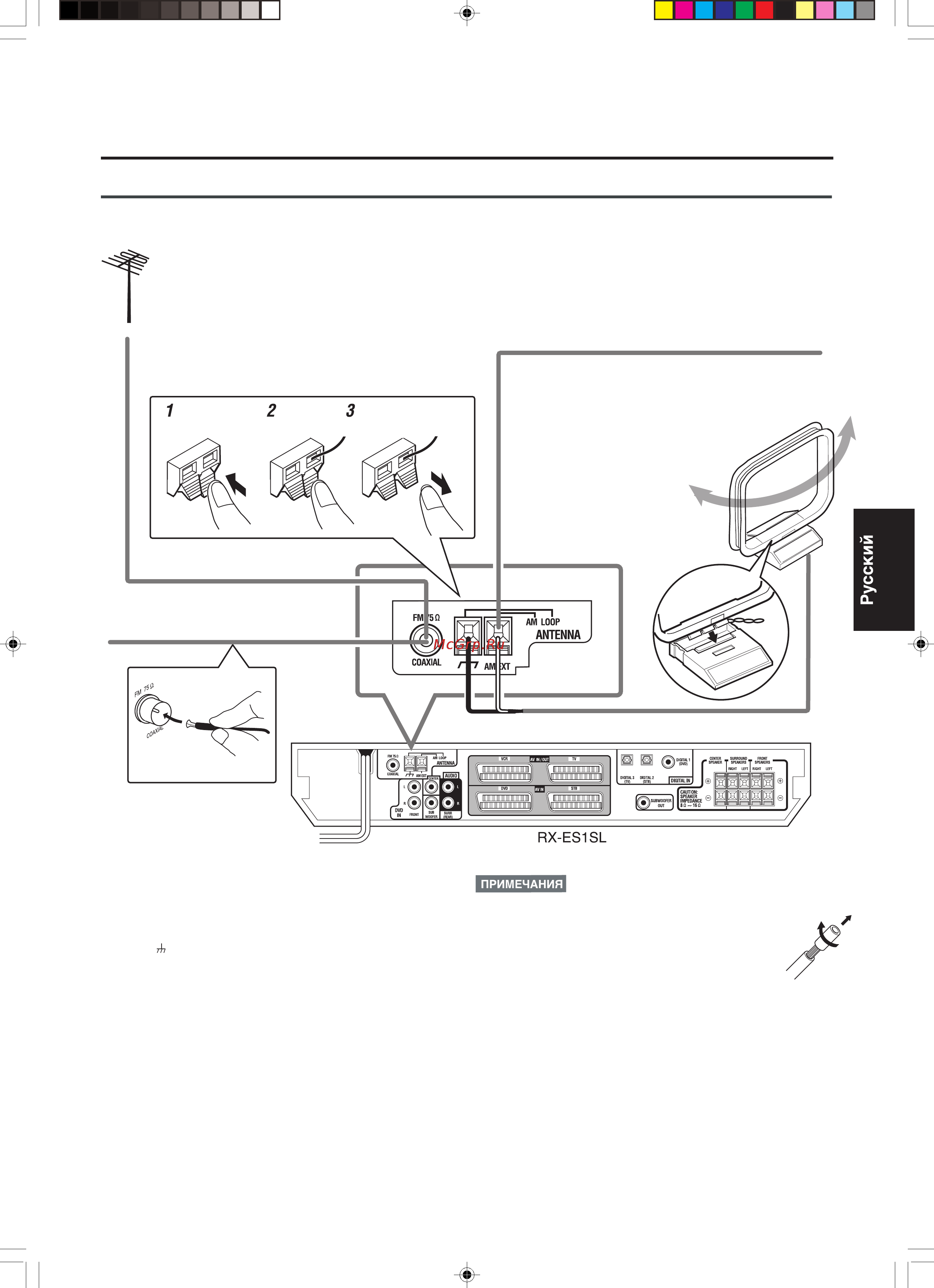

Подключение FM и АМ (MW) антенн
Контурная AM (MW)
антенна (входит в
комплект поставки)
Если AM (MW) прием плохой, подключите
виниловый провод внешней антенны (не входит в
комплект поставки).
Чтобы собрать контурную
АМ (MW) антенну, вставьте
язычки на антенне в
отверстия на основании.
Подключение AM (MW) антенны
Подключите входящую в комплект поставки контурную AM
(MW) антенну к терминалам AM LOOP.
Вставьте белый провод в терминал AM EXT, а черный провод в
терминал .
Поворачивайте антенну до достижения удовлетворительного
качества приема.
• Если AM (MW) прием плохой, вставьте виниловый провод
внешней антенны (не входит в комплект поставки) в терми-
нал AM EXT. Контурную AM (MW) антенну оставьте подклю-
ченной.
Подключение FM антенны
В качестве временной меры подключите входящую в ком-
плект поставки FM антенну в терминал FM 75 Ω COAXIAL.
Выдвините FM антенну горизонтально.
• Если прием неудовлетворительный, подключите внешнюю FM
антенну (не входит в комплект поставки). Перед подключени-
ем коаксиального кабеля 75 Ом с помощью соединителя (IEC
или DIN 45325) отключите входящую в комплект поставки FM
антенну.
Если FM прием неудовлетворительный,
подключите внешнюю FM антенну (не
входит в комплект поставки).
FM антенна (входит
в комплект поставки)
• Если провод контурной AM (MW) антенны покрыт
винилом, снимите его, покрутив так, как показано на
рисунке справа.
• Проверьте, что проводники антенн не касаются других
терминалов, соединительных проводов и шнуров
питания.
Это может ухудшить прием.
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
