4 Es
Precaución: Antes de realizar las conexiones, compruebe que los cables de alimentación y los otros componentes
AV no estén conectados a las tomas de CA.

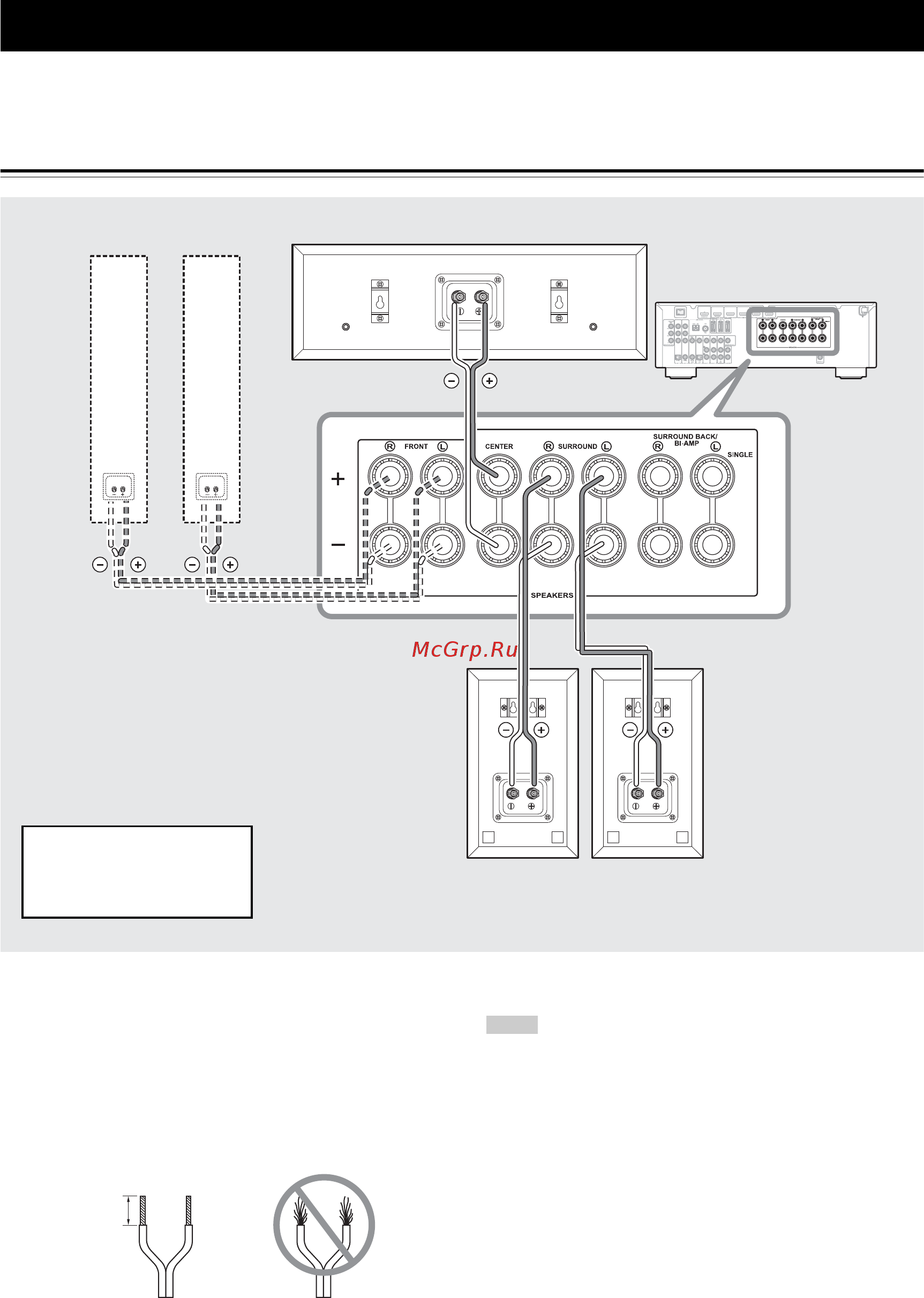

Diagrama de conexión
■ Preparar los cables del altavoz
Una vez haya situado los altavoces, necesitará preparar
los cables para conectar los altavoces.
1 Pele unos 15 mm del aislamiento del extremo
de cada cable del altavoz.
2 Retuerza y apriete los cables pelados.
• No ate ni enrolle los cables excesivamente.
• Trence los cables pelados firmemente para que los
filamentos individuales no se separen.
• Procure no lesionarse cuando prepare los cables de
altavoz.
Conectar los altavoces
Altavoz central
Amplificador
Altavoces frontales
Nota: La distribución exacta
de los terminales del
altavoz depende del
amplificador.
Altavoces Surround
Derecha Izquierda
Derecha Izquierda
Bien Mal
15 mm
Nota
