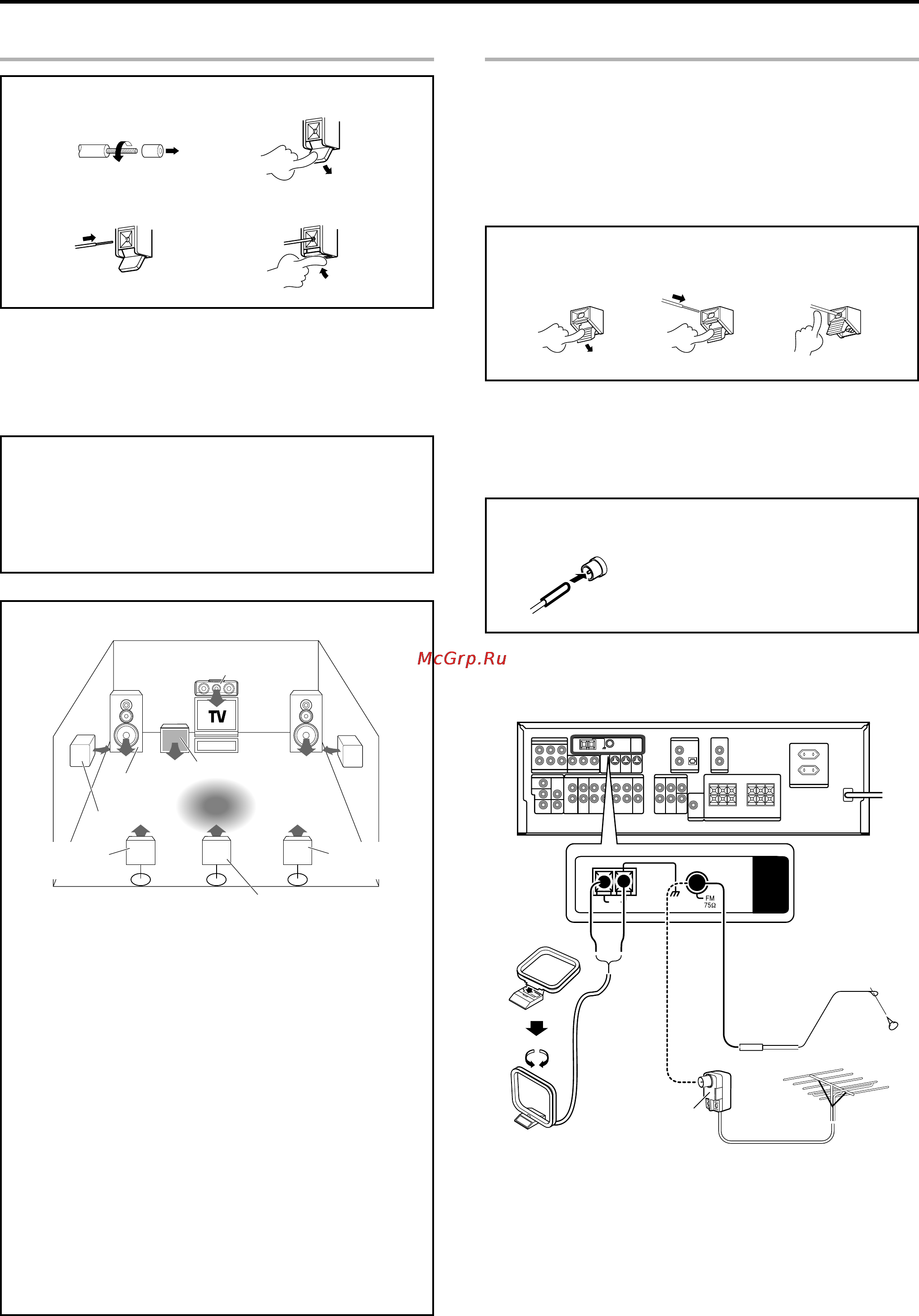

Настройка системы Подключение к гнездам 1 Удалите изоляцию Подключение антенн Прием радиопрограмм невозможен пока Вы не подключите антенны Правильно подключите антенны как указано ниже Рамочная антенна диапазона АМ Поставляемая в комплекте антенна диапазона АМ предназначена для применения в качестве комнатной антенны Устанавливайте данную ан тенну как можно дальше от ресивера телевизора кабелей акустических систем и сетевого шнура Найдите положение антенны обеспечиваю щее наилучшее качество приема сигналов Подключение антенны диапазона АМ 1 Нажмите рычажок 2 Вставьте провод 3 Верните рыча жок на место Никогда не закорачивайте провода положительной и отрицательной полярности кабеля подключения акустических систем Если левая и правая акустические системы будет подключены инвер сно или будет перепутана полярность подключения проводов звук мо жет стать неестественным и возникнет побочное акустическое изобра жение Подключайте акустические системы правильно Сопротивление акустических систем После проверки предъявляемых к акустическим системам требова ний приведенным на задней панели ресивера подключите акусти ческие системы с соответствующим сопротивлением Использова ние акустических систем с другим сопротивлением отличным от зна чения приведенного на задней панели ресивера может привести к возникновению неисправностей или повреждению акустических сис тем или ресивера Комнатная антенна диапазона РМ Поставляемая в комплекте комнатная антенна предназначена только для временного использования Чтобы добиться уверенного приема сигна лов рекомендуется использовать внешнюю антенну После установки внешней антенны комнатную антенну можно отключить Расположение акустических систем Внешняя антенна диапазона РМ Соедините 75 омный коаксиальный кабель внешней антенны с гнез дом РМ 75 Ом на задней панели ресивера Вы можете установить две тыловые возвратные акустические сис темы левого и правого канала для получения 7 1 канального звука или одну тыловую возвратную акустическую систему для получе ния 6 1 канального звука Фронтальные акустические системы Разместите фронтальные АС справа и слева от позиции прослушивания Фронтальные АС необхо димы для всех режимов объемного звучания Центральная акустическая система Эта акустическая система дол жна находиться непосредственно напротив слушателя для стабили зации картины звучания и создания подвижности звука Тыловые акустические системы Эти акустические системы следует расположить непосредственно справа и слева немного позади от позиции прослушивания Высота крепления тыловых АС должна быть на 1 м выше уровня ушей слушателя Эти АС способствуют подвиж ности и пространственности звучания Эти акустические системы не обходимы при воспроизведении в режимах объемного звучания Сабвуфер Обеспечивает более мощное звучание низких частот Тыловая ые возвратная ые акустическая ие система ы Распола гайте эту акустическую систему непосредственно позади позиции прослушивания Оптимальное положение преимущественно зависит от состояния комнаты Несмотря на то что идеальная система объемного звучания состо ит из всех описанных выше акустических систем сигналы могут рас пределяться на имеющиеся в наличии акустические системы если нет центральной акустической системы или сабвуфера стр 16 Установите на подставку Комнатная антенна диапазона РМ ъ О Рамочная антенна диапазона АМ Внешняя антенна диапазона РМ Используйте антенный переходник приобретается дополнительно 15 ус
