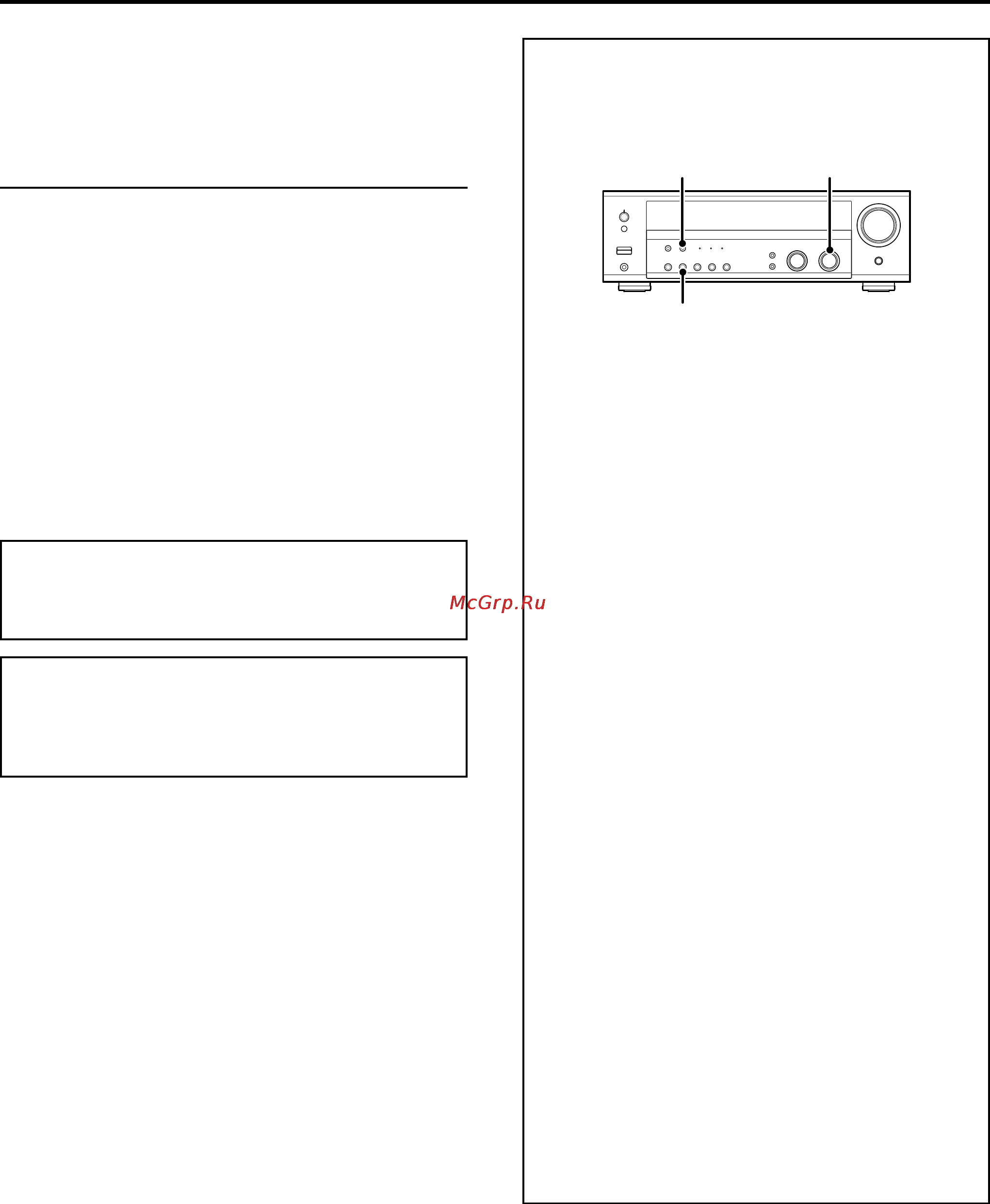

Настройка системы Выполняйте подключение как показано на следующих стра ницах При подключении компонентов системы внимательно про читайте инструкции по эксплуатации подключаемых компо нентов Не подключайте сетевой шнур до тех пор пока не будут за кончены все остальные подключения Настройки режима работы входа Каждый из входов СЭ ЭУЭ УЮЕ02 и ОУО бСН включает в себя гнезда цифрового и аналогового аудиовходов После подключения и включения ресивера выполните следующие шаги Замечания 1 Все кабели должны быть надежно подключены Ненадежное подклю чение может привести к возникновению помех 2 Прежде чем отсоединить или вставить штекер соединительного шну ра обязательно отключите сетевой шнур от сети Если Вы не будете соблюдать приведенную меру безопасности это может привести к по вреждению ресивера 3 Никогда не подключайте сетевой шнур компонентов входная мощ ность которых превышает значение приведенное возле сетевой розетки на задней панели Аналоговые подключения Аудиоподключения выполняются с помощью кабеля оборудованного штекерами типа RCA Эти кабели передают стереофонический аудиосиг нал в аналоговой форме Это означает что аудиосигнал соответству ет реальному двухканальному звуку Эти кабели обычно снабжаются двумя штекерами с каждой стороны кабеля один красный для правого канала и один белый для левого канала Обычно эти кабели упаковы ваются вместе с источником сигнала а также могут быть приобретены у местного продавца электронной техники Сбой микрокомпьютера Если работа ресивера невозможна или на дисплее отображаются странныеиндикаторы хотя все подключения выполнены правильно следует выполнить сброс микрокомпьютера как описано в разделе Возможныенеисправности стр 33 ПРЕДОСТЕРЕЖЕНИЕ Устанавливайте оборудование так чтобы сетевая розетка была лег кодоступна и в экстренных случаях немедленно отключайте сете вой шнур от сетевой розетки Когда сетевой выключатель выключен питание ресивера не отклю чается полностью если сетевой шнур подключен к сети 1 При помощи ручки INPUT SELECTOR выберите вход CD DVD VIDEO2 или DVD 6CH 2 Нажимайте кнопку INPUT MODE Каждое нажатие на кнопку приводит к переключению режима работы входа в следующем порядке Вовремя воспроизведения источников закодированных DTS 1 F AUTO цифровой вход аналоговый вход 2 D MANUAL цифровой вход в системе Во время воспроизведения сигналов со входов CD DVD VIDEO 2 или DVD 6CH 1 F AUTO цифровой вход аналоговый вход 2 D MANUAL цифровой вход 3 6СНINPT вход DVD 6CH 4 ANALOG аналоговый вход Режим 6СН INPT может быть выбран только когда селектор входов находится в режиме DVD 6CH Цифровой вход Выбирайте этот режим для воспроизведения цифровых сигналов с проигрывателя DVD CD или LD Аналоговый вход Выбирайте этот режим при воспроизведении аналоговых сигналов поступающих с кассетной деки видеомагнитофона или электропро игрывателя Автоматическая установка типа звука В режиме автоматической установки типа звука F AUTO светятся индикаторы AUTO DETECT и DIGITAL ресивер автоматически оп ределяет сигнал на цифровом или аналоговом входе Во время выбора входа приоритет отдается цифровому сигналу Ресивер ав томатически выбирает режим прослушивания в соответствии с ти пом входного сигнала Dolby Digital PCM DTS и настройкой акус тических систем По умолчанию включен режим автоматической установки типа звука Для того чтобы поддерживать ресивер в выбранном режиме про слушивания используйте кнопку INPUT MODE и выберите режим D MANUAL установка типа звучания вручную Однако даже в этом режиме могут возникать случаи когда режим прослушивания будет выбран автоматически в соответствии с сигналом источника Dolby Digital в зависимости от комбинации режима прослушивания и ис точника сигнала В режиме D MANUAL если из за изменения входных сигналов вос произведение звука будет остановлено в середине нажмите на кноп ку LISTEN MODE Если Вы коротко быстро нажмете кнопку INPUT MODE звук мо жет не воспроизводиться Нажмите кнопку INPUT MODE еще раз 8рус
