- 10 -

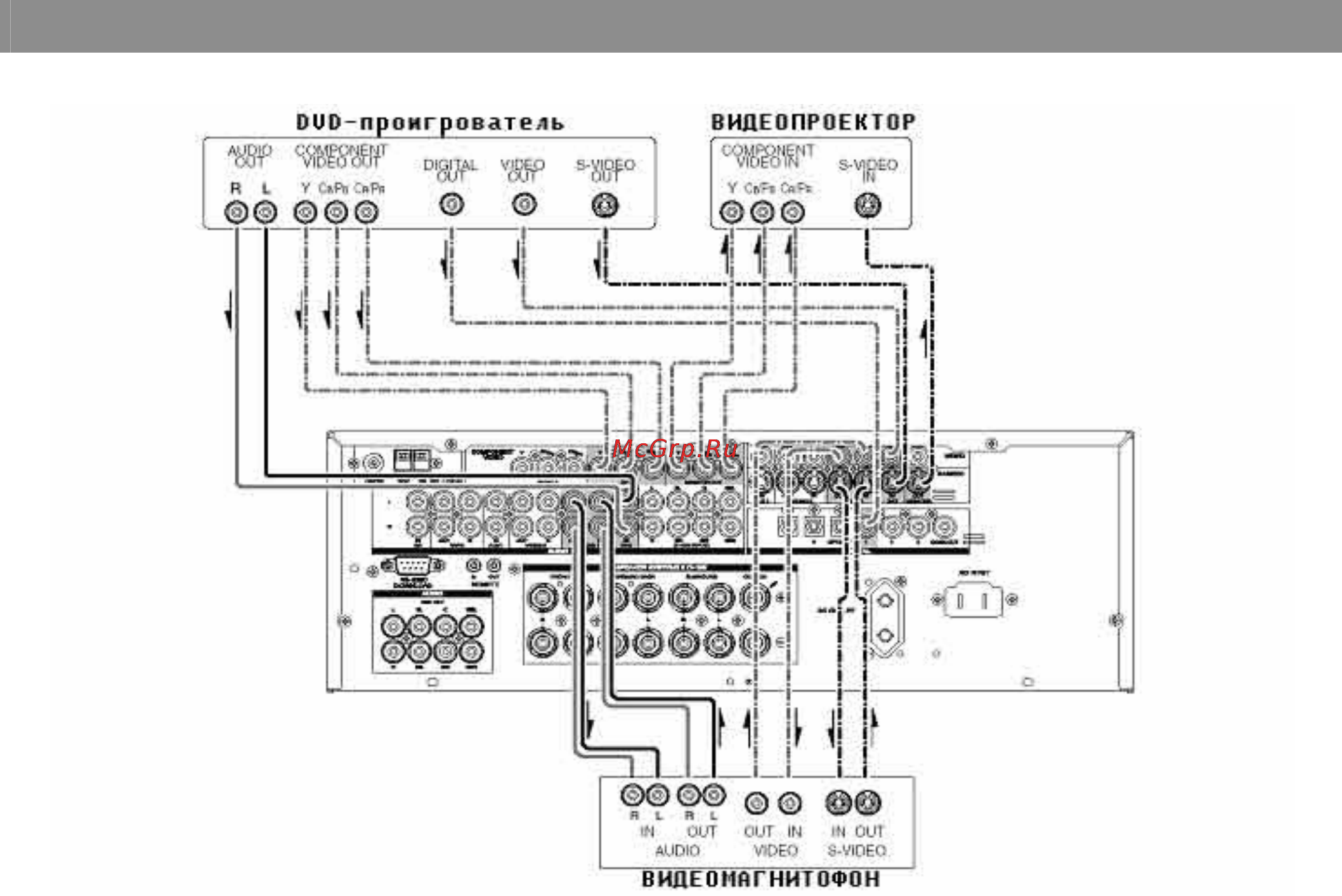

Подключение
Видеокомпоненты
(**)
РАЗЪЕМЫ VIDEO, S-VIDEO,
КОМПОНЕНТНЫЙ
На задней панели имеется три типа разъемов для
видеосигнала.
Разъем VIDEO
Для подключения обычного композитного видеосигнала.
Разъем S-VIDEO
S-VIDEO работает с раздельными сигналами яркости (Y)
и цветности (C). Подключение S-VIDEO дает высокое
качество воспроизведения цвета. Если ваше
видеоустройство имеет выход S-VIDEO, рекомендуем
использовать его. Подключите выходной разъем S-
VIDEO вашего видеоустройства во входной разъем S-
VIDEO на ресивере.
Разъем компонентного
сигнала
Для получения самого высокого качества
видеоизображения подайте на вход ресивера
компонентный сигнал и используйте выход компонетного
сигнала для подключения телевизора или
видеомонитора, имеющего входы компонентного
сигнала. Для подключения компонентных выходных
разъемов на ресивере LR-7500 к монитору используйте
кабель компонентного видео или 3 обычных
видеокабеля.
Преобразование видеосигнала
Имеется возможность преобразования сигналов S-
VIDEO.
Когда
входные разъемы VIDEO и S-VIDEO одного
источника сигнала подключены одновременно,
предпочтение (приоритет) отдается разъему S-VIDEO.
Примечания:
• Убедитесь, что правый и левый каналы аудиосигнала
подключены правильно. Красные разъемы - для
правого канала (R), а белые - для левого (L).
• Убедитесь, что входы и выходы видеосигнала
включены правильно.
• Если источник сигнала подключен к разъему S-VIDEO
или компонентного
сигнала ресивера, подключать
обычный видеосигнал в композитный разъем VIDEO
нет необходимости. Если вы используете оба
видеовхода, ресивер отдает предпочтение сигналу S-
VIDEO.
• Каждый тип видеоразъемов работает независимо.
Сигналы, поступающие на видеоразъемы VIDEO
(композитный) и S-VIDEO выводятся на
соответствующие выходные разъемы VIDEO
(композитный) и S-VIDEO ресивера.
• Для вашего проигрывателя DVD или других
цифровых источников сигнала может
понадобиться
установка требуемого цифрового формата выхода
аудиосигнала. Ознакомьтесь с инструкцией каждого
устройства, подключенного во входные разъемы
ресивера.
• Входной разъем для сигнала Dolby Digital RF
(радиочастотного) отсутствует. При подключении
выходного разъема Dolby Digital RF проигрывателя
лазерных видеодисков LD во входной разъем
цифрового входа используйте внешний демодулятор
радиочастот Dolby Digital.
