- 9 -

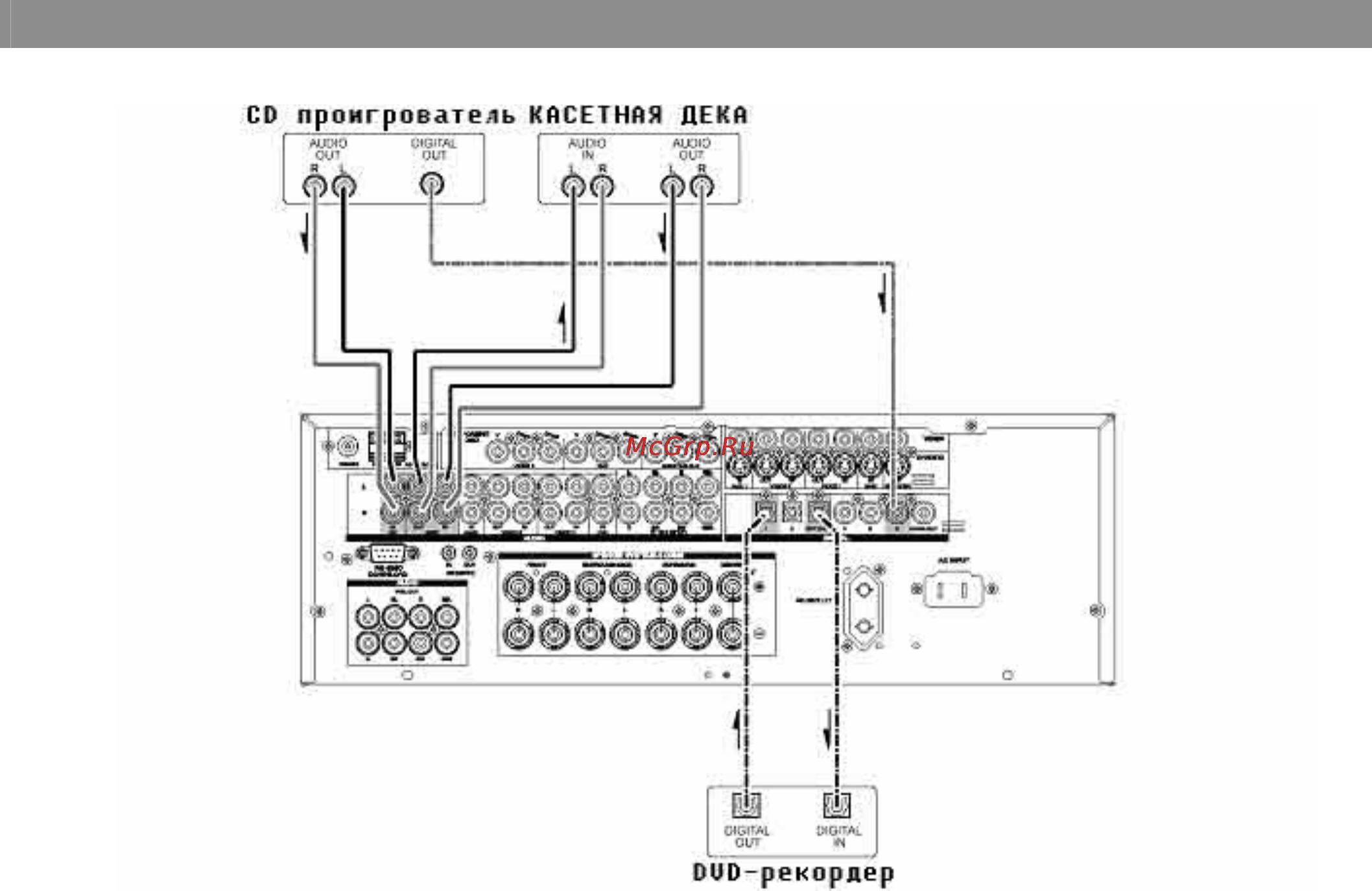

Подключение
АУДИОКОМПОНЕНТЫ
(**)
На разъем TAPE OUT подается тот же сигнал, который
выбран селектором входов.
Предостережение:
• До выполнения всех соединений между компонентами
не подключайте ресивер и другие компоненты в сеть!
Примечания:
• Надежно вставляйте все вилки и разъемы. Небрежное
подключение может привести к возникновению помех.
• Убедитесь, что правый и левый каналы подключены
правильно
. Красные разъемы - для правого канала (R),
а белые - для левого (L).
• Убедитесь, что входы и выходы подключены
правильно.
• Ознакомьтесь с инструкцией по эксплуатации каждого
компонента, подключенному к ресиверу LR-6500.
• Не допускайте переплетения соединительных кабелей
аудио/видео с сетевыми кабелями и проводами к
акустическим системам - это приведет к появлению
фона или других помех.
•
ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ
АУДИОКОМПОНЕНТОВ
• На задней панели имеется 6 цифровых входов, 3
коаксиальных разъема и 3 оптических разъема. Вы
можете использовать эти разъемы для подключения
сигналов ИКМ и битового потока Dolby Digital и DTS от
дисков CD, DVD или других цифровых источников
сигнала.
• На задней панели имеется один разъем коаксиального
выхода цифрового сигнала и один оптический
выходной разъем. Эти
разъемы могут быть
подключены на входы записывающих CD- или DVD-
рекордеров или минидисковой деки MD.
• Чтобы установить формат цифрового аудиосигнала
проигрывателя DVD или других цифровых источников,
подключенных в разъемы цифровых входов,
обратитесь к инструкциям для каждого компонента.
• Сигнал, подаваемый на входные и выходные
цифровые разъемы, может быть задан пользователем
в соответствии с
подключенным к ним компонентом.
Примечание:
• Входной разъем для сигнала Dolby Digital RF
(радиочастотного) отсутствует. При подключении
выходного разъема Dolby Digital RF проигрывателя
лазерных видеодисков LD во входной разъем
цифрового входа используйте внешний демодулятор
радиочастот Dolby Digital.
• Разъемы цифрового сигнала на ресивере отвечают
стандартам EIA. Если используемый вами кабель не
отвечает этому стандарту, устройство может работать
неправильно.
• Каждый
тип аудиоразъема функционирует независимо.
Сигналы, поступающие на цифровые и аналоговые
входы, выводятся через соответствующие цифровые
и аналоговые выходные разъемы.
