Luxman LR-7500 [7/36] Подключение
![Luxman LR-7500 [7/36] Подключение](/views2/1052669/page7/bg7.png)
- 7 -
Подключение
Центральные тыловые акустические системы
Эти АС потребуются при создании полной 7.1-канальная
системы.
АС должны быть помещены на задней стене, позади
слушательского места.
Центральная ось АС должна быть перпендикулярна
стене.
Сабвуфер
Рекомендуем использовать сабвуфер для получения
максимального эффекта низких частот. Сабвуфер
воспроизводит только низкочастотные звуки, так что вы
можете поставить его
в любой точке помещения.

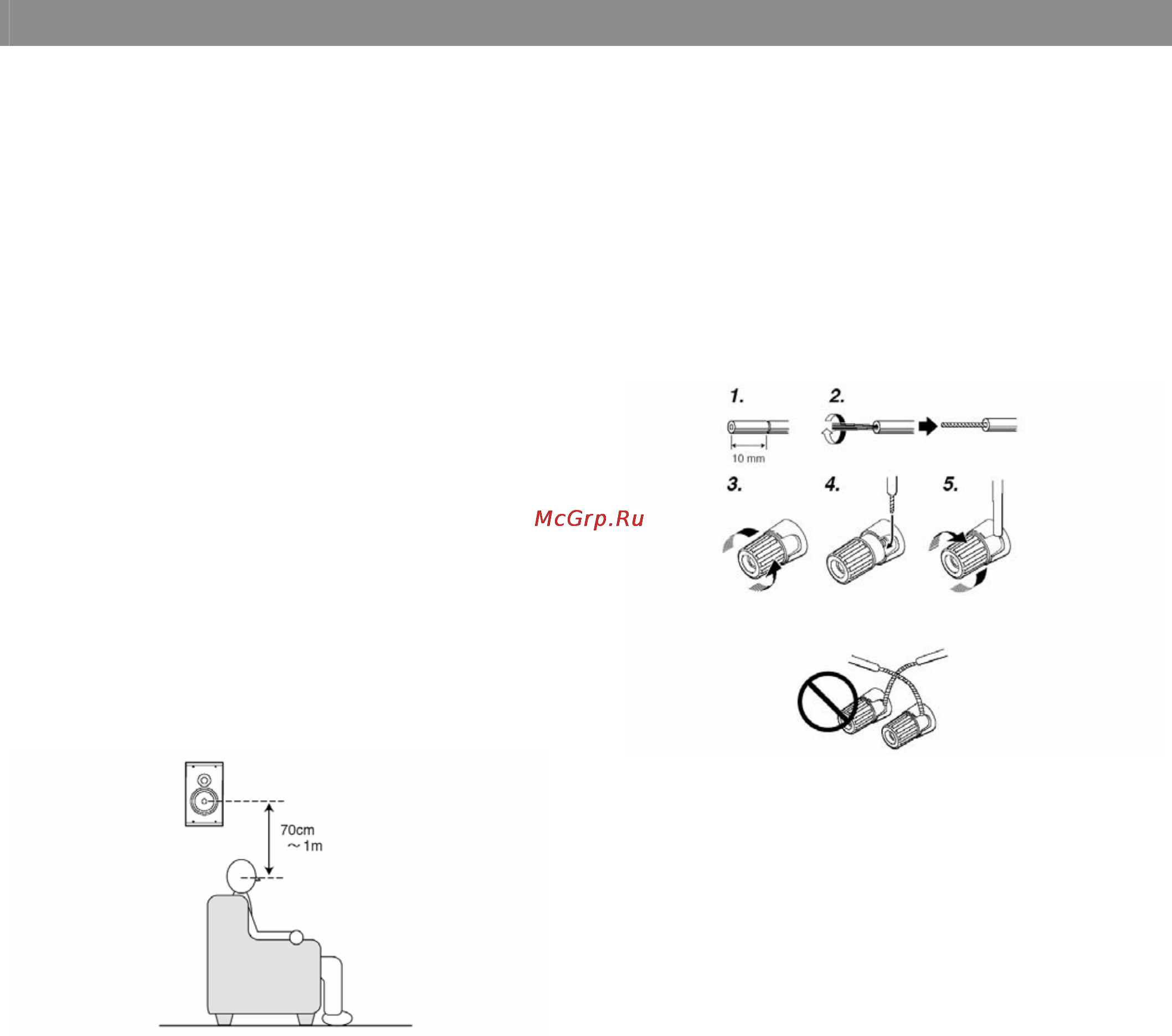

РАСПОЛОЖЕНИЕ ДИНАМИКОВ ПО
ВЫСОТЕ
Фронтальные (левый и правый) и центральная
акустические системы
Высоко- и среднечастотных динамики трех фронтальных
АС желательно расположить на одинаковой высоте над
полом.
Правый, левый и задние тыловые акустические
системы
Разместите все тыловые акустические системы на
высоте на 70-100 см выше, чем уши слушателя.
Эти АС желательно выровнять так, чтобы они
находились
на одинаковой высоте.
Примечание:
Если акустические системы устанавливаются в
непосредственной близости к телевизору с электронно-
лучевой трубкой, то необходимо использовать
магнитоэкранированные акустические системы.
ПОДСОЕДИНЕНИЕ АКУСТИЧЕСКИХ
СИСТЕМ КАБЕЛЕМ
1. Удалите примерно 10 мм изоляции провода.
2. Туго скрутите оголенные концы провода, чтобы
избежать короткого замыкания от торчащих жилок
3. Отвинтите клемму выходного разъема ресивера,
поворачивая ее против часовой стрелки.
4. Вставьте оголенный конец провода в отверстие
сбоку каждой клеммы.
5. Затяните клемму, поворачивая ее по часовой
стрелке, так чтобы провод был закреплен
надежно.
Предостережение:
• Удостоверьтесь, что импеданс (сопротивление)
акустической системы соответствует значению,
указанному на задней панели ресивера.
• Никогда не замыкайте между собой проводники
кабеля к акустическим системам, и не допускайте их
контакта с любой металлической частью ресивера.
Это может повредить электронные схемы ресивера.
• Не касайтесь выходных клемм включенного в сеть
ресивера. Это может привести к электрошоку.
• Не подключайте к клемме выходного разъема
ресивера более одного провода кабеля к АС.
Дополнительные провода могут вызвать
повреждение схем ресивера.
Примечание:
• Следите за правильной полярностью подключения
("+" и "-") кабелей к клеммам ресивера и
акустических систем. Перепутанная полярность
приведет к неправильной фазе сигнала и
ухудшению
качества звука.
ПОДКЛЮЧЕНИЕ САБВУФЕРА
Для подключения активного сабвуфера (со встроенным
усилителем мощности) используйте разъем PRE OUT
SUBWOOFER.
Если ваш сабвуфер пассивного типа (нет встроенного
усилителя мощности), подключите одноканальный
усилитель мощности в разъем PRE OUT SUBWOOFER, а
сабвуфер подключите к усилителю.
