Gefest GC 532E4WH [15/24] Замена сопла горелки стола

1200.00.0.000Э РЭ

7.2 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ

СЕТИ

 Плитаподключаетсякэлектрическойсети220-230В(50Гц).Вилкаисетевойшнур

послеустановкиприбора должныбыть доступны для обеспечения возможности

отключенияинедолжныподвергатьсянагреву.

 Недопускаетсяразмещатьприбортак,чтобырозетканаходиласьнадрабочейзоной.

 Передподключениеммастервизуальнопроверитьустановкуручекуправленияплиты

внулевомположении.

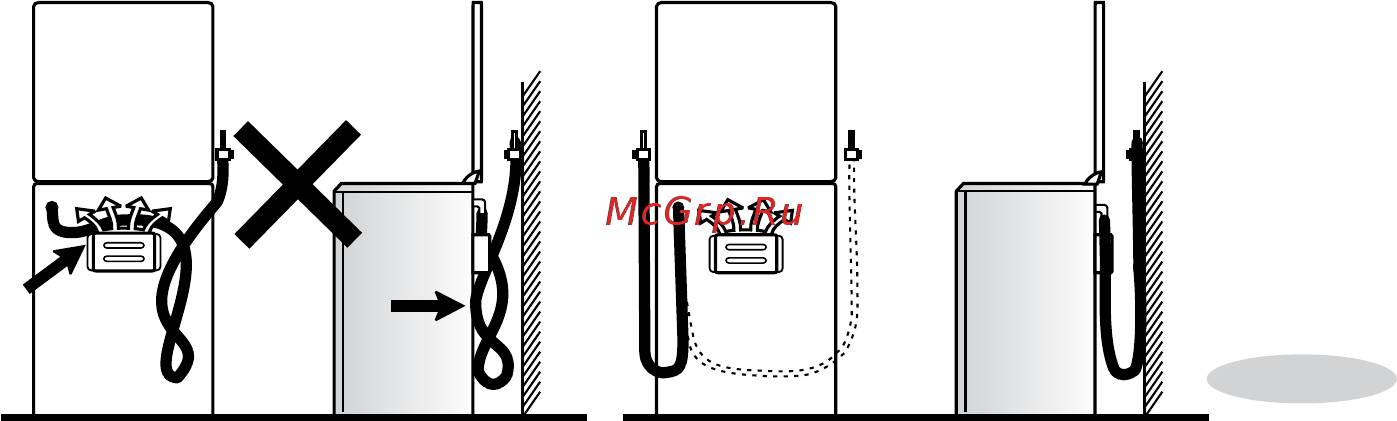

 ПОМНИТЕ: После установкиплиты на  местообязательно проверьте положение

гибкогошлангаподводагазаишнурапитания(рис.9).Онинедолжныпроходитьв

зонегорячеговоздухадымохода.Вовремяработыдуховкитамвозникаетбольшая

температура,котораяможетихповредить.

Рис.9

7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

Регулировка для различного давления газа

Для работына другомвиде (давлении) газанадозаменить сопла горелоки винты

малогорасхода(ВМР)вкранахитерморегуляторе.СоплаиВМРимеютобозначениеи

устанавливаютсясогласнотаблице3.

Соединениеисборкагазопроводаскорпусомгорелкистолапоказанынарис.10

Замена сопла горелки стола

Длязаменысоплавгорелке“Gefest”(рис.10):

- Снятьрешеткуигорелки.

- Отвернутькрепежныевинтыиподнятьстол.

- Сжатьидостатьзажим,затемснятькорпуссопластрубыгазопровода.

- Вывернутьсоплоизаменитьнановое.

- Сборкупроизвестивобратнойпоследо-вательности.

ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕС ГАЗОПРОВОДОМ ДОЛЖНО

НАХОДИТЬСЯВКОРПУСЕСОПЛА.
