выпускное отверстие корпуса вытяжки переходный фланец 3.
• Закрепите трубу 4 соответствующими трубными зажимами (не входят в
комплект поставки).
• Извлеките угольные фильтры (при наличии).

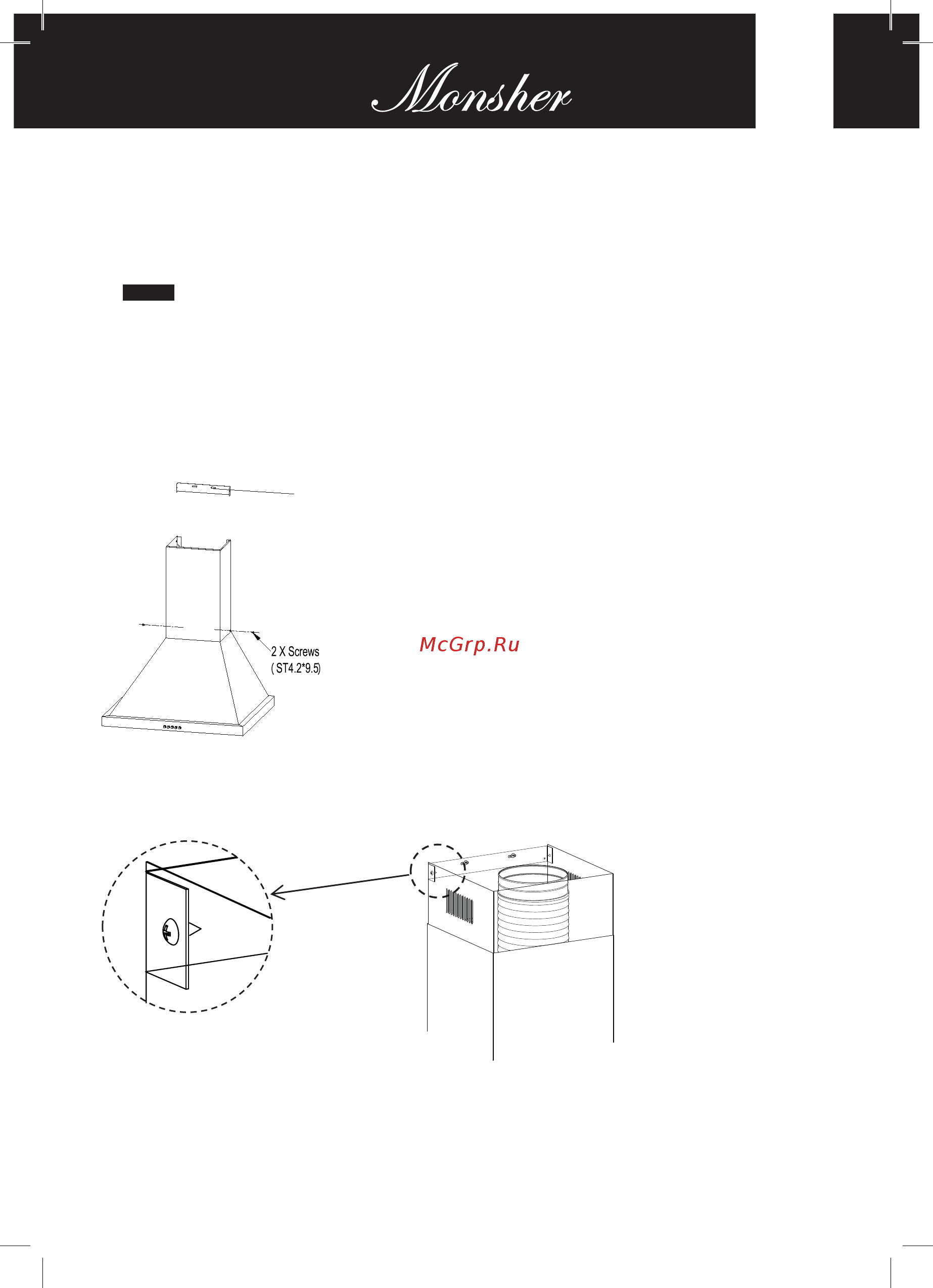

СБОРКА ВЫПУСКНОГО КОРОБА
Выпускной короб может быть установлен только вместе с куполом вытяжки.
Нижняя часть декоративного выпускного короба
• Закрепить нижнюю часть декоративного выпускного короба на корпусе
вытяжки с помощью 2 винтов 12 (4,2 x 9,5), входящих в комплект поставки
вытяжки.
B
Верхняя часть декоративного выпускного короба
• Прикрепить верхнюю часть выпускного короба к кронштейну 21 с помощью
2 винтов 12 (4,2 x 9,5), входящих в комплект поставки вытяжки.
