Электрическое подкючение
1. Условия подключения устройства указаны на этикетке или табличке
с данными.
2. Изделие необходимо подключить к предохранителю, соответствующему
электрической мощности. Монтаж должен выполняться авторизованным
3. Ваше устройство должно быть подключено к электросети с напряжением
4. Если параметры электрической сети отличаются от указанных,
обратитесь в авторизованный сервисный центр.
5. Подключение устройства должно выполняться только к розеткам
с заземляющим контактом. Если в месте
расположения устройства
Фирма-изготовитель не несет ответственности за повреждения,
возникающие вследствие использования
6. Розетка для подключения должна находится в доступном месте.
7. Не допускайте контакта электрического кабеля устройства с горячими
частями. Располагайте его вдали от острых краев и углов.
8. В случае повреждения силового кабеля, он должен быть заменен
изготовителем или его сервисным центром.
9. Неправильное электрическое подключение может нанести вред Вашему
устройству. В таком случае устройство не будет обслуживаться в рамках
гарантии. Электрическое подключение устройства должно выполняться
авторизованным сервисным центром.

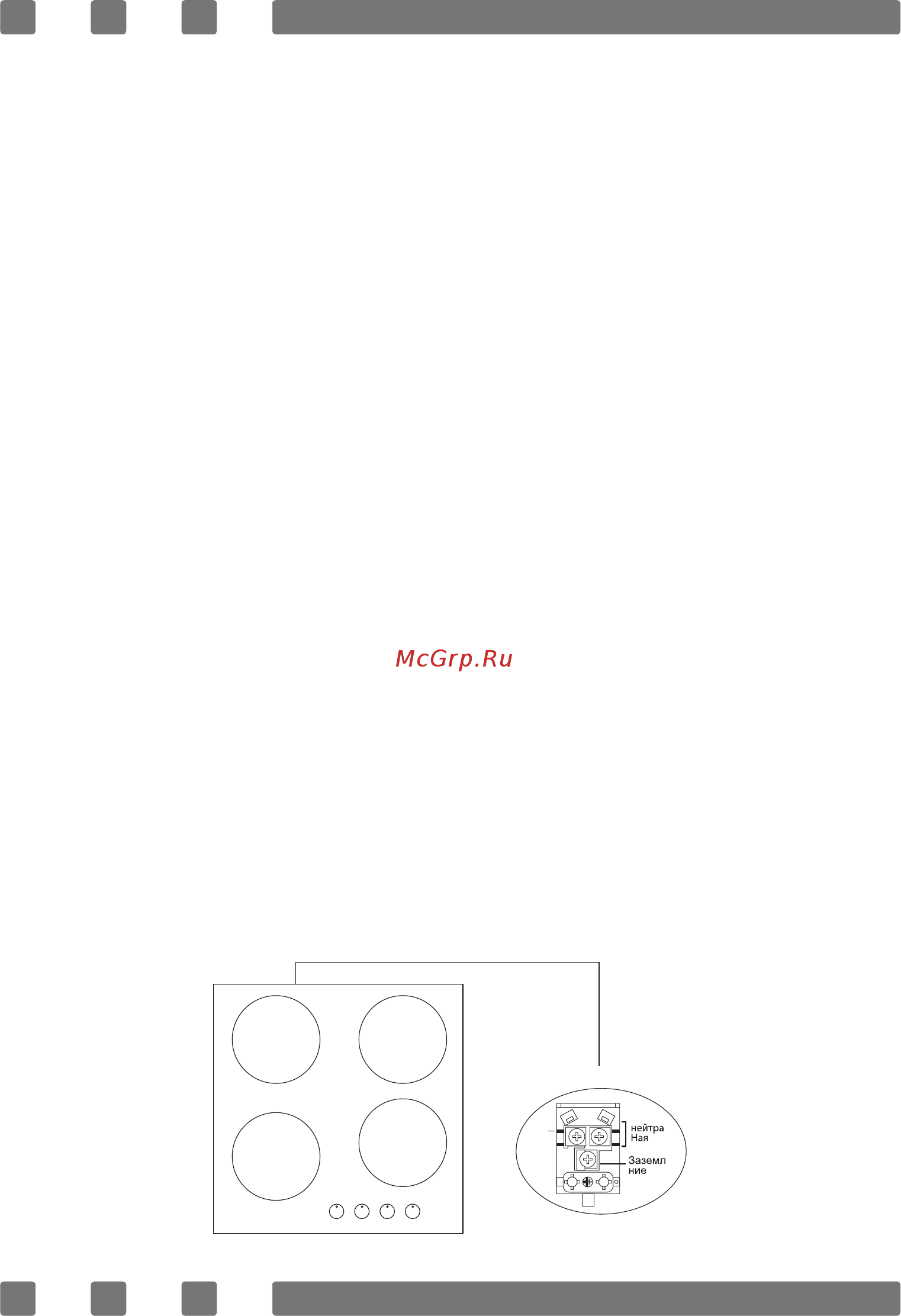

Схема электрического соединения
220-240 B~ 50/60 Гц
L1
H05 VV-F 3G 1,5 мм²
RU
сервисным центром.
220-240 V, 50/60 Гц
не имеется розеток с заземлением, обратитесь в авторизованный сервисный
центр.
розеток без заземления.
