47
Подключение к газовой магистрали
ПРЕДУПРЕЖДЕНИЕ: Все подключения к газовой магистрали должен
выполнять только сертифицированный и квалифицированный
1. Подключение варочной поверхности к газовому крану должно
герметичным. Шланг должен быть минимум 40 см, максимум 125 см.
2. Во время проверки на утечку газа нельзя использовать зажигалку,
спички, горящие сигареты или подобные горючие вещества.
3. Нанесите на точку подключения мыльную пену. При наличии утечки
на области с нанесенной мыльной пеной будут образовываться пузыри.
4. Если варочная поверхностьбудет устанавливаться на шкафу или
ящике, под плитой необходимо установить панель
промежутком минимум 15 мм.
Для подключения к баллону сжиженного газа:
Для подключения к баллону сжиженного
газа (газовый баллон), прикрепите метал -
лический зажим на шланг, поступающий
отбаллона сжиженного газа. Прикрепите
конец шланга к соединителю входного шланга,
находящегося на задней части устройства,
путем нагревания шланга в кипятке.
После этого разместите зажим
в конце шланга и затяните его с помощью

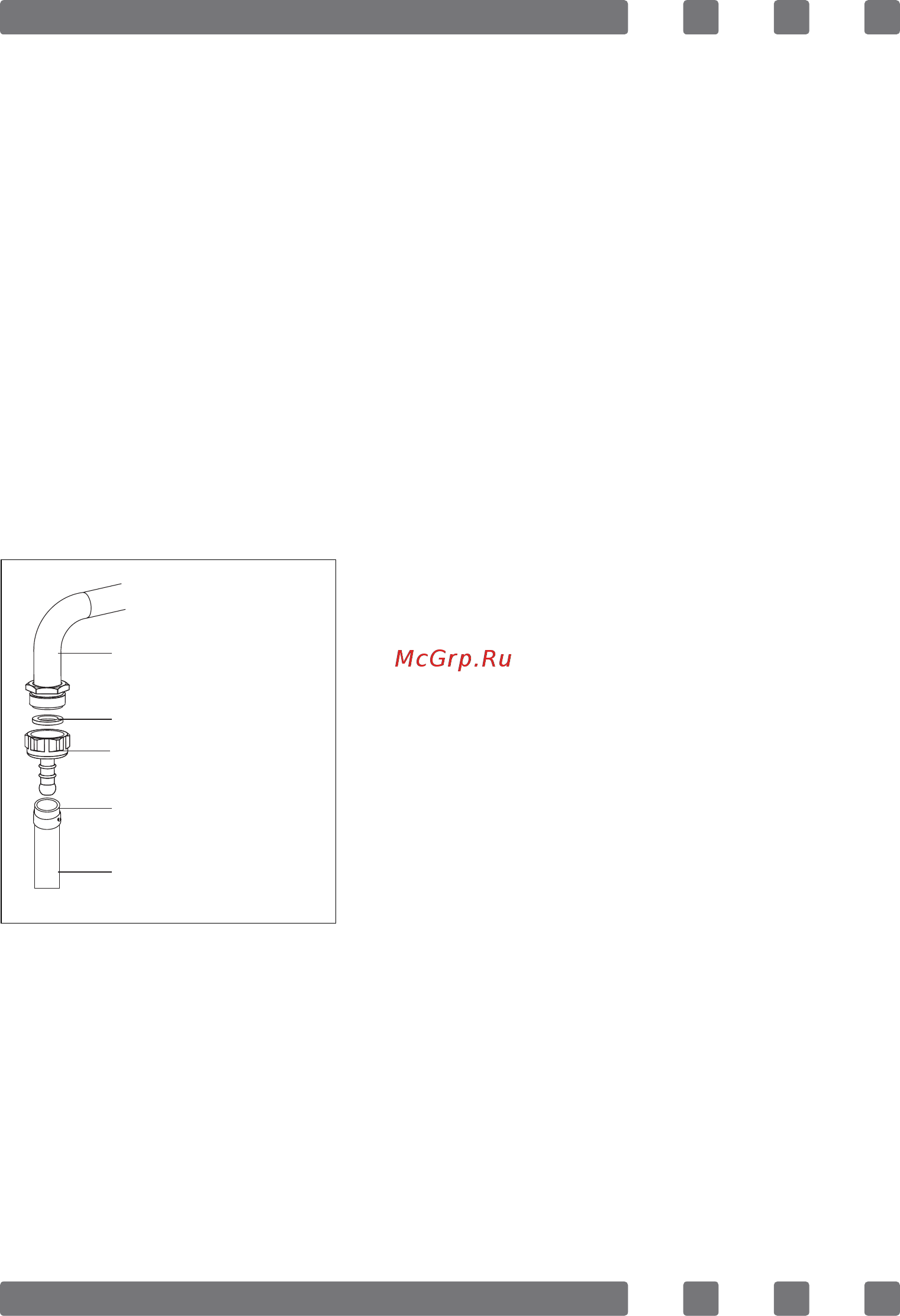

ключа. Прокладка и разъем впускного
шланга, необходимые для подключения,
показаны на рисунке ниже.
ПРИМЕЧАНИЕ: Регулятор, прикрепленный к баллону сжиженного газа,
должен быть 300 мм вод.ст.
Газовая труба
Прокладка
Соединитель входного
шланга
Металлический зажим
Шланг подключения
сжиженного газа
персонал газовой службы.
обеспечиваться по наименьшему расстоянию. Соединение должно быть
открывающемся
для защиты от тепла с
