48

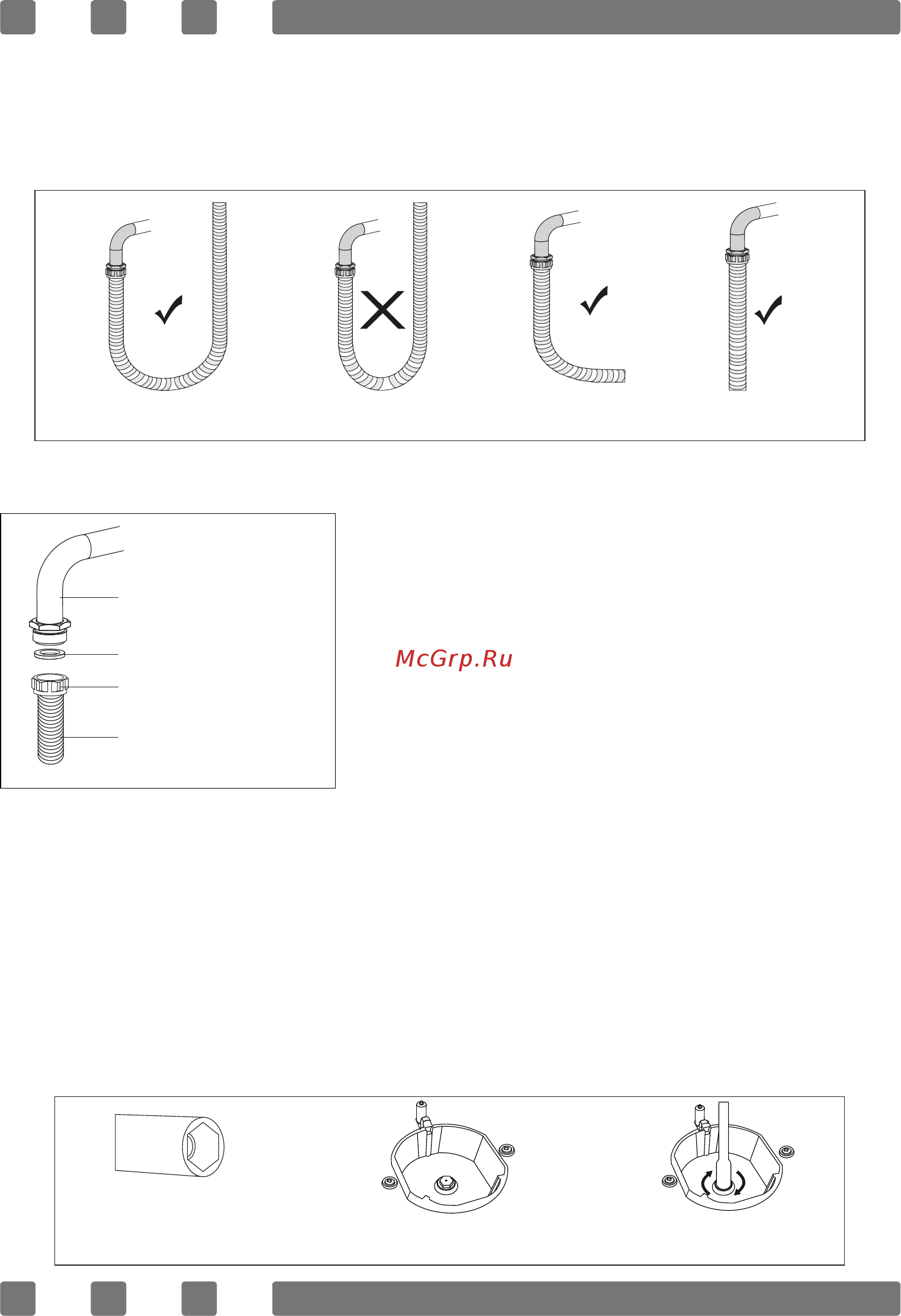

ПРЕДУПРЕЖДЕНИЕ: Газовый шланг изделия и электрический кабель не
должны проходить рядом с горячими поверхностями.
с подключенным газовым соединением может при-
Для подключения к трубопроводу природного газа;
ПРЕДУПРЕЖДЕНИЕ: Подключение к трубо
-
проводу природного газа должно произво--
диться уполномоченной службой.
Для подключения к газопроводу,
установите прокладку между гайкой шланга
и входным штутцером прибора.
Чтобы установить шланг на газопроводе,
закрутите гайку. Проверьте соединение,
на предмет утечки газа.
Замена инжекторов газовых конфорок.
ПРЕДУПРЕЖДЕНИЕ! Все работы должен выполнять представитель
газовой службы!
1. Для замены инжектора пользуйтесь ключем в форме, приведенной
на рис.1.
2. Снимите крышку и корпус рассекателя, газовой конфорки для доступа
к инжектору, рис. 2
3. Снимите инжектор с помощью ключа, как указано на рис. 3 и
замените на новый.
Некоррект. КорректныйКорректныйКорректный
Газовая труба
Прокладка
Гайка
Природный газ
Шланг подключения
Рис. 1
Рис. 2
Рис. 3
RU
Перемещение прибора
вести к утечке газа.
