7

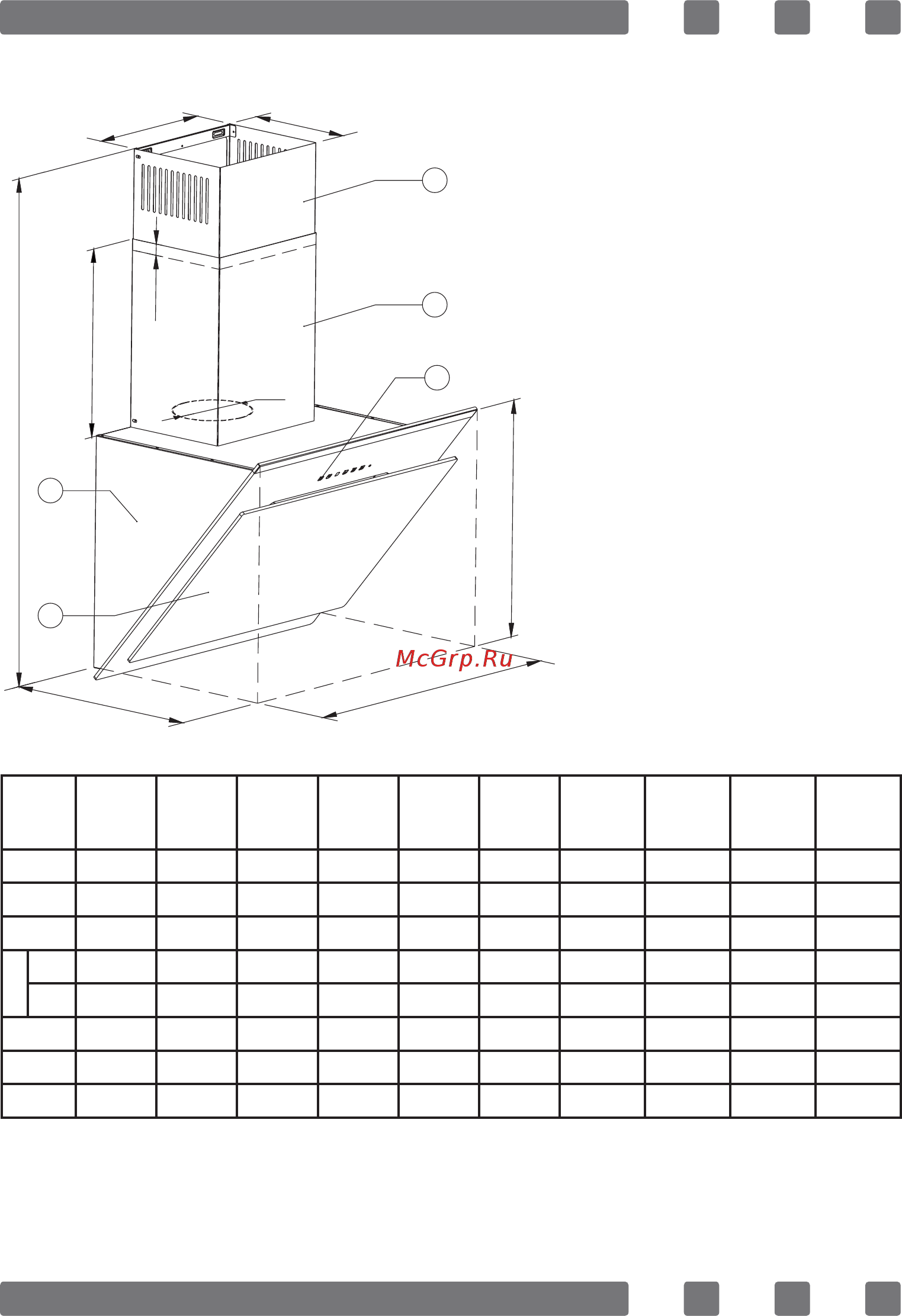

2. INTRODUCTION AND TECHNICAL DRAWING OF THE CHIMNEY HOOD
PRODUCT
MODELS
MDD*-056... MDD*-059... MDD*-216... MDD*-156...
MDD*-146...
MDD*-256...
MDD*-266...
MDD*-346...
MDD*-236...
MDD*-246...
MDDX-286... MDDX-276... MDDX-306...
MDDX-296...
MDDX-316...
MDDX-326...
MDDX-366...
A
265 265 265 310 200 200 265 265 265 265
B
210 210 216 290 170 170 210 210 216 210
C
350 350 350 350 300 300 350 350 350 350
D
Min
782 782 772 635 662 662 840 783 850 781
Max
1112 1112 1002 965 942 942 1170 1113 1180 1115
E
460 460 450 450 410 395 385 430 440 445
F
595 895 595 595 595 595 595 595 595 595
G
470 470 440 465 362 362 505 450 505 448
All dimensions are in millimeter.
1. Inner ue plate
2. Outer ue plate
3. Control keys
4. Plate body
5. Cover glass
1
2
3
4
5
F
G
E
D
C
A
B
20
Ø150
