Руководство пользователя P-660RT EE
Глава 11 Универсальная функция Plug and Play (UPnP) 105

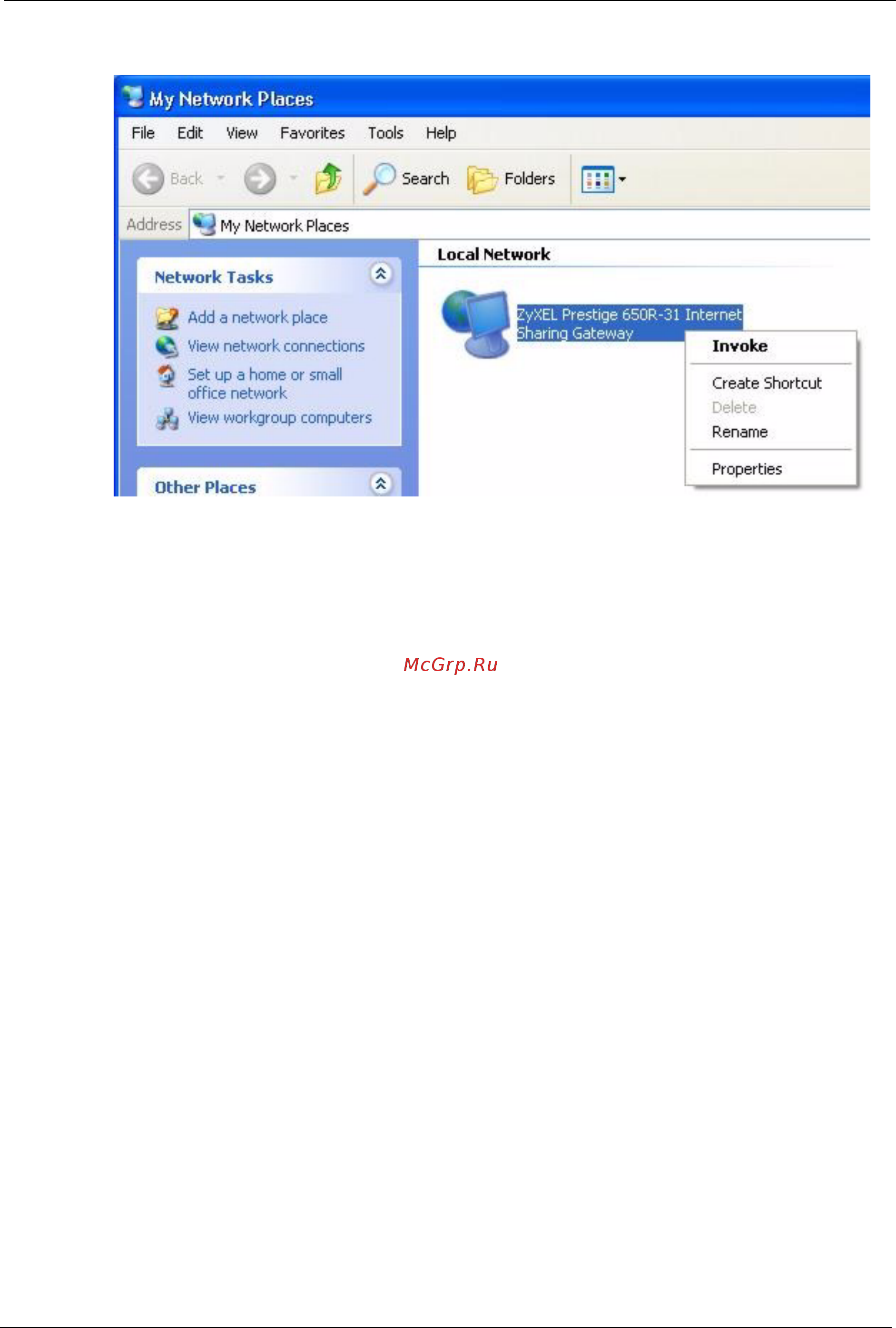

Рис. 47 Сетевые подключения: Мое сетевое окружение
6 Щелкните правой кнопкой мыши на иконке модема и выберите Properties
(Свойства). Появится окно свойств с основной информацией о модема.
