Zyxel P-660RT EE [114/282] Окно диагностики dsl линии
![Zyxel P-660RT EE [114/282] Окно диагностики dsl линии](/views2/1529136/page114/bg72.png)
Руководство пользователя P-660RT EE
Глава 12 Сопровождение 114

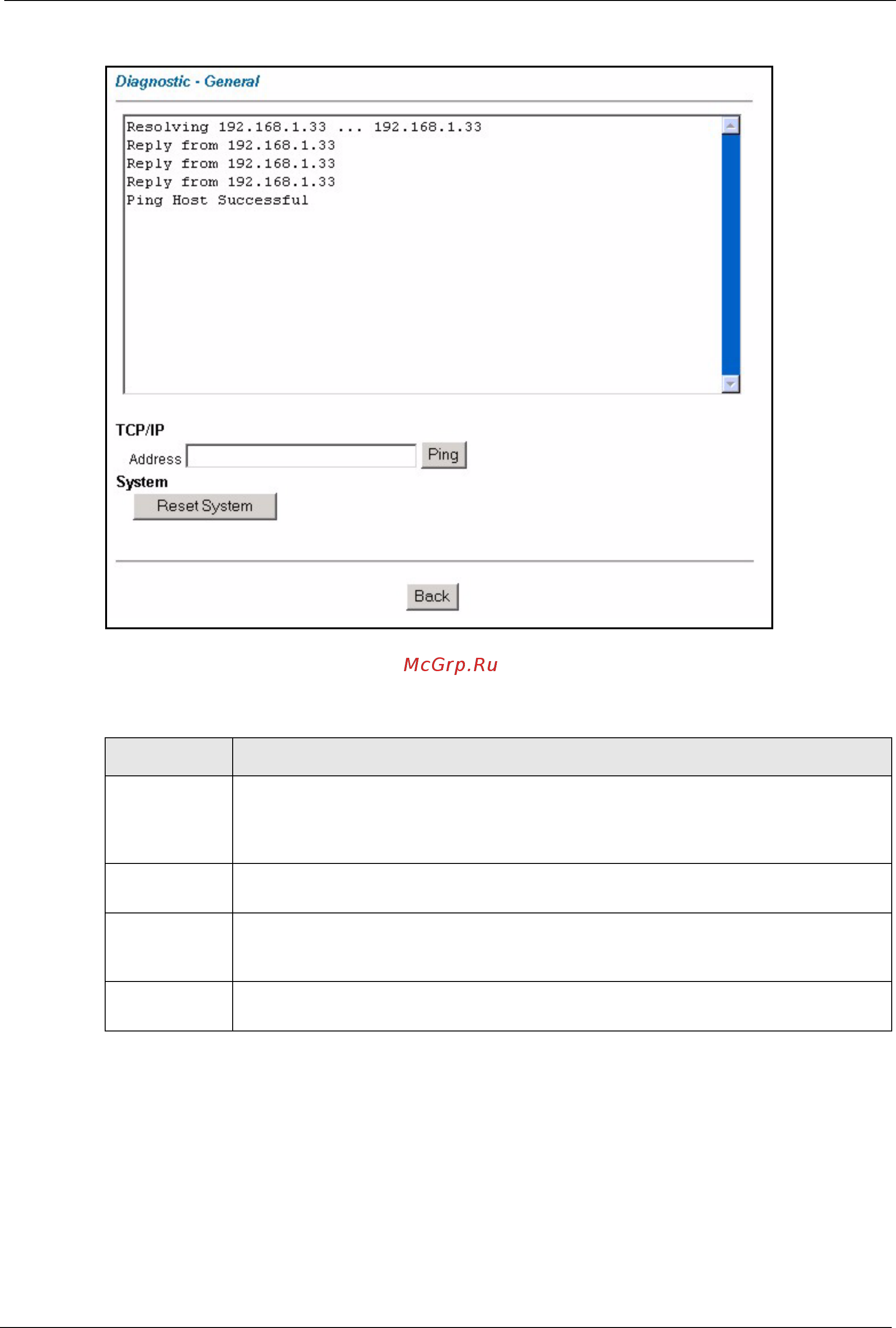

Рис. 53 Диагностика: Общая
В следующей таблице даны описания полей этого окна.
12.5.2 Окно диагностики DSL линии
Щелкните Diagnostic (Диагностика) и затем DSL Line (DSL линия) для отображения
окна, представленного ниже.
Табл. 29 Диагностика: Общая
ПОЛЕ ОПИСАНИЕ
TCP/IP
Address
(Адрес TCP/
IP)
Введите IP-адрес компьютера, который необходимо протестировать с помощью
команды "ping", чтобы проверить соединение.
Ping (Эхо-
тестирование)
Щелкните по этой кнопке для тестирования устройства с введенным IP-адресом
с помощью команды "ping".
Reset System
(Перезапуск
системы)
Щелкните по этой кнопке для перезапуска модема. Появляется диалоговое окно
с предупреждением: уверены ли вы, что хотите выполнить перезапуск системы.
Щелкните OK для продолжения.
Back (Назад) Щелкните по этой кнопке для перехода обратно к главному окну Diagnostic
(Диагностика).
