Руководство пользователя P-660RT EE
Глава 21 Трансляция сетевых адресов (NAT) 172
Рис. 102 Меню 15.2.1 - Настройка серверов за NAT
4 Введите номер порта в свободное поле Start Port No (Начальный номер порта).
Для переадресации только одного порта, введите его номер еще раз в поле End Port
No (Конечный номер порта). Чтобы установить диапазон портов, введите номер
последнего порта для переадресации в поле End Port No (Конечный номер
порта).
5 Введите внутренний IP-адрес сервера в поле IP Address (IP-адрес). На следующем
рисунке показан компьютер, функционирующий как сервер FTP, Telnet и SMTP
(порты 21, 23 и 25) с адресом 192.168.1.33.
6 После определения всех серверов нажмите [ENTER] в строке “Press ENTER to
confirm ...
” для сохранения конфигурации или нажмите [ESC] для отмены
внесенных изменений в любое время.

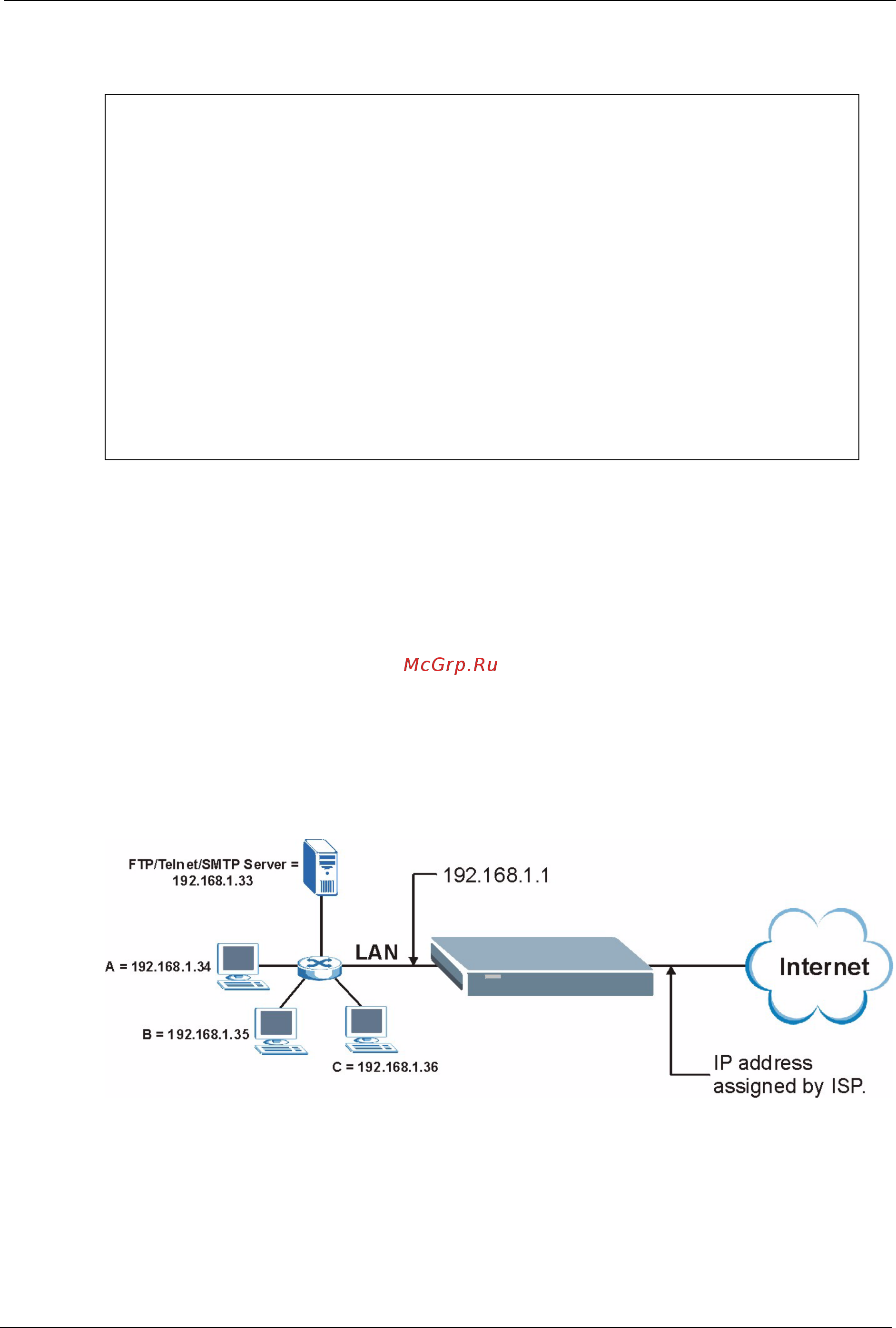

Рис. 103 Пример: Несколько серверов расположены за NAT
21.5 Примеры применения NAT
Далее приводятся несколько примеров конфигурации NAT.
Menu 15.2 - NAT Server Setup
Rule Start Port No. End Port No. IP Address
---------------------------------------------------
1. Default Default 0.0.0.0
2. 21 21 192.168.1.33
3. 0 0 0.0.0.0
4. 0 0 0.0.0.0
5. 0 0 0.0.0.0
6. 0 0 0.0.0.0
7. 0 0 0.0.0.0
8. 0 0 0.0.0.0
9. 0 0 0.0.0.0
10. 0 0 0.0.0.0
11. 0 0 0.0.0.0
12. 0 0 0.0.0.0
Press ENTER to Confirm or ESC to Cancel:
