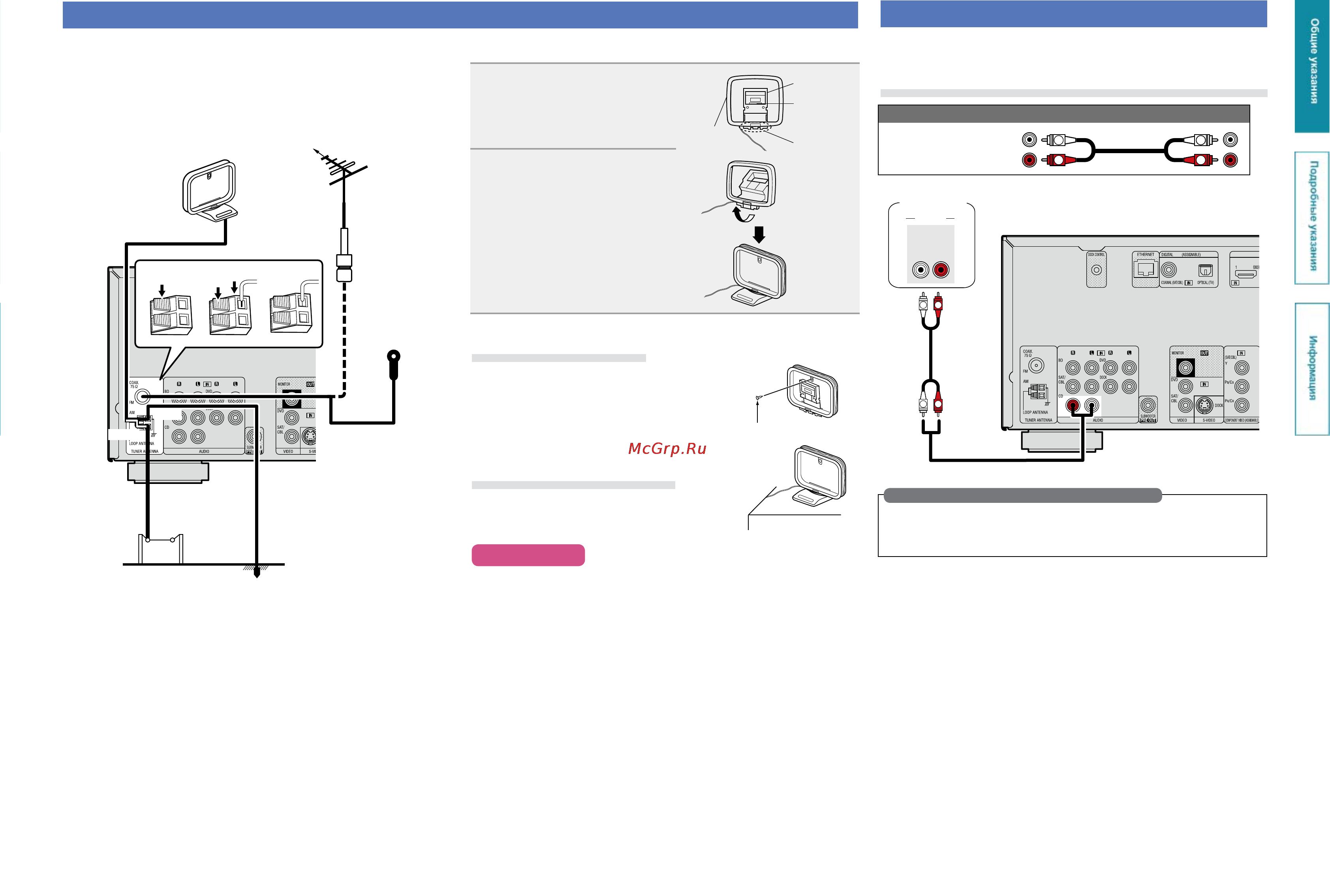

Подсоединение антенны
Подсоедините FM антенну или рамочную AM антенну из комплек-
та поставки устройства, чтобы прослушивать радиопередачи.
После подсоединения антенны и приема вещательного сиг-
нала (
стр. 26 «Прослушивание FM/AM радиовещания»)
закрепите антенну клейкой лентой в положении, которое обе-
спечивает минимальный уровень шумов.
Выносная
антенна
FM
Направление на станцию радиовещания
Коаксиаль-
ный кабель
75 Ом
Заземление
Выносная
антенна AM
Рамочная антен-
на AM (из ком-
плекта поставки)
Черный
Черный
Белый
Белый
Комнатная ан-
тенна FM (из
комплекта по-
ставки)
Сборка рамочной AM антенны
Вставьте секцию подстав-
ки в нижний край рамочной
антенны сзади и нажмите на
нее в переднем направлении.
Вставьте проецирую-
щую часть в квадратное
отверстие в подставке.
Подставка
Квадратное
отверстие
Проеци-
рующая
часть
Рамочная
антенна
Использование рамочной AM антенны
Подвеска на стену
Подвесьте антенну непосредственно на сте-
ну без ее сборки.
Гвоздь, кнопка и т.п.
Отдельная установка
Выполните описанную выше процедуру
сборки.
ПРИМЕЧАНИЕ
Не подсоединяйте две FM антенны одновременно.
Даже при использовании выносной AM антенны не следует
отсоединять рамочную AM антенну.
Убедитесь в том, что клеммы выводов рамочной AM не сопри-
касаются с металлическими частями панели.
Если сигнал засорен шумовыми помехами, подсоедините за-
земляющую клемму (GND), чтобы уменьшить шумы.
При невозможности приема качественного вещательного сиг-
нала
рекомендуется установка выносной антенны. Подробно-
сти можно выяснить в розничном магазине, где было приоб-
ретено устройство.
Подсоединение CD проигрывателя
Вы можете насладится звучанием CD диска.
Выберите соответствующий разьем для подключения устройства.
Используемые для подсоединения кабели
Звуковой кабель (в комплект поставки не входит)
Звуковой кабель
Настройте вход, как это необходимо
Настройте его, чтобы сменить входной цифровой разъем на тот,
которому назначен источник входного сигнала.
«Назначение входа» (
стр. 98)
CD прои-
грыватель
