Подсоединения
Важные сведения
• Прежде чем приступить к эксплуатации устройства, вы-
полните подсоединения в соответствии с приведенными
ниже указаниями. Выбирайте соответствующий подклю-
чаемой аппаратуре тип соединителя.
• В зависимости от типа подключения может возникнуть
необходимость в выполнении определенных настроек
устройства. Подробнее см. описание каждого из подклю-
чений.
• Выбирайте кабели (в комплект поставки не входят)
в соответ-
ствии с подключаемой аппаратурой.
ПРИМЕЧАНИЕ
• Не вставляйте вилку сетевого шнура в розетку до завершения
всех подсоединений. При работе мастера настройки следуйте
выводящимся на экран указаниям по выполнению соедине-
ний.
• При запуске мастера настройки отключите подсоединенную
аппаратуру.
• При выполнении подсоединений пользуйтесь также инструк-
циями по эксплуатации подключаемой аппаратуры.
• Следите за правильностью подключения левого и правого
ка-
налов (левый к левому, правый к правому).
• Не прокладывайте сетевые шнуры вместе с соединительны-
ми кабелями. Это может привести к образованию помех.

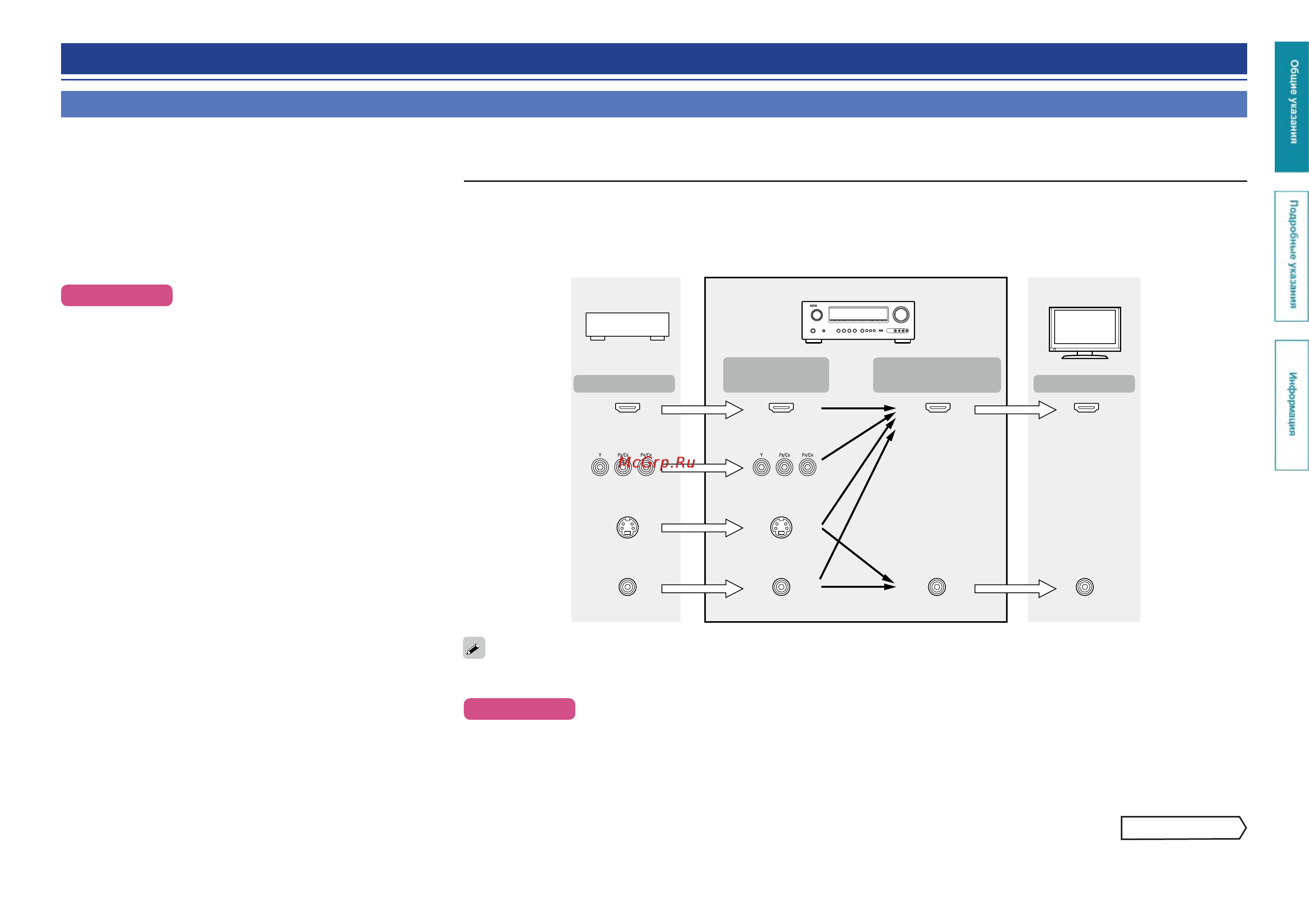

Преобразование входных видеосигналов для выхода (функция преоб-
разования видеосигнала)
Это устройство оснащено четырьмя типами входных видео разъемов (HDMI, компонентный видео, S-Video и видео)
и двумя типами выходных видео разъемов (HDMI и видео). Используйте разъемы, соответствующие подключенным
устройствам. Эта функция автоматически преобразует различные форматы входных видеосигналов, поступающих в
данное устройство, в форматы, используемые для выхода видеосигналов из устройства.
[Поток видеосигналов для MAIN ZONE]
Видеоаппаратура
Данное устройство
Монитор
(телевизор)
Выход
Вход
(IN)
Выход
(MONITOR OUT)
Вход
Разъем HDMI Разъем HDMI Разъем HDMI Разъем HDMI
Разъем S-Video
Компонентные
видео разъемы
Разъем S-Video
Компонентные
видео разъемы
Разъем видео Разъем видео Разъем видео Разъем видео
• Функция преобразования видеосигналов поддерживает форматы NTSC, PAL, SECAM, NTSC 4.43, PAL-N, PAL-M и PAL-60.
• Разрешение HDMI-совместимых телевизоров можно проверять в составе информации Monitor (
стр. 81).
ПРИМЕЧАНИЕ
• Сигналы HDMI невозможно преобразовать в аналоговые сигналы.
• Компонентные входные видеосигналы не могут быть преобразованы в видео формат.
• При поступлении нестандартного видеосигнала игровой приставки или другого устройства, функция преобразования видеосигнала
может не работать.
