Denon AVR-1912BL [54/135] Подсоединение

FL FR

FHRFHL

• Методика подсоединения 7.1-канальной с тыловыми панорамными громкоговорителями акусти-

ческой системы

см.  стр. 6 «Подсоединение акустической системы».

• Методика подсоединения телевизора

см.  стр. 3 «Подсоединение данного устройства к теле-

визору с помощью кабеля HDMI (в комплект поставки не входит)»

Подсоединение 7.1-канальной системы

(Фронтальный верхний громкоговоритель)

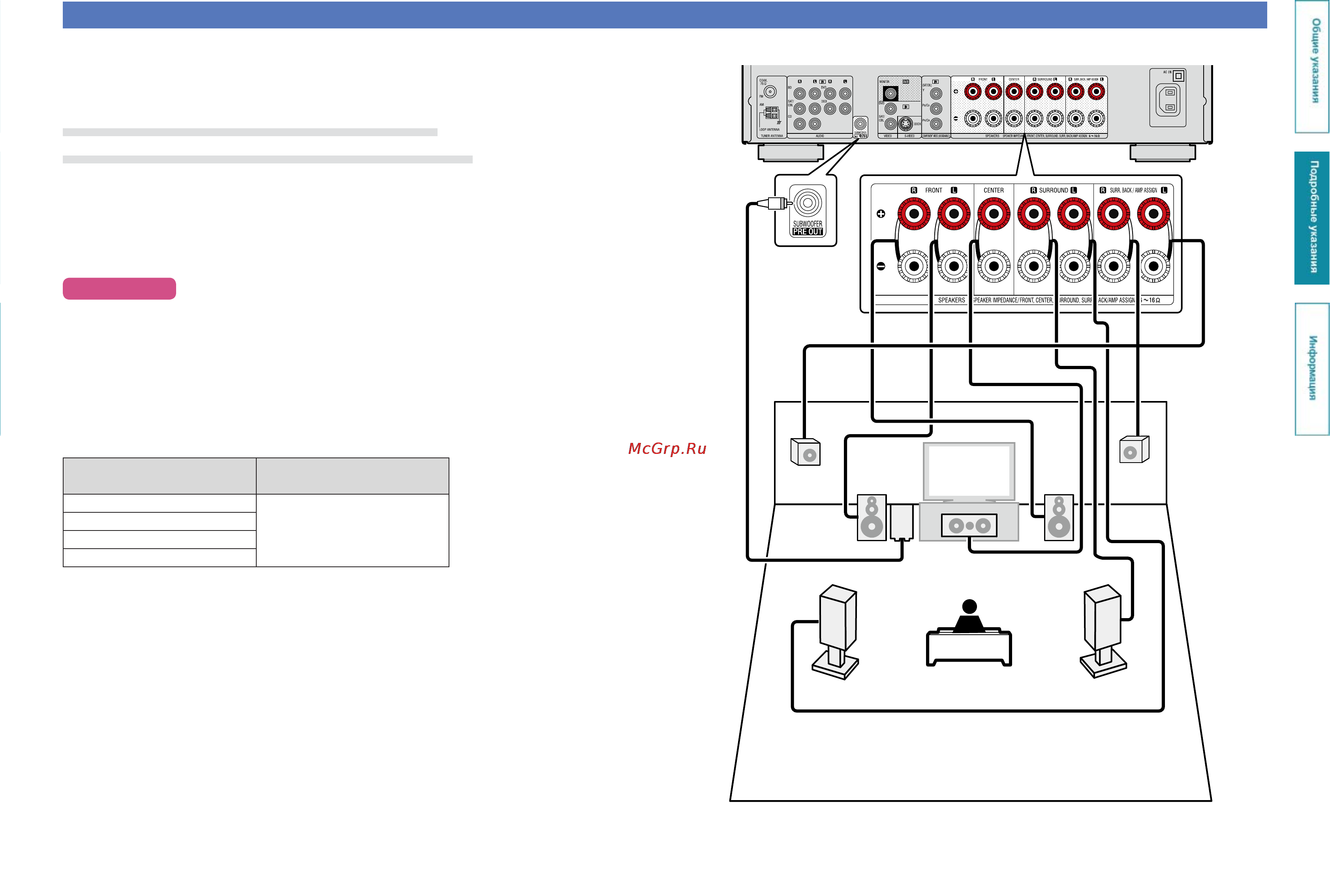

На рисунке справа приведен пример подсоединения для 7.1-канального воспроизведения с исполь-

зованием фронтальных верхних громкоговорителей.

При подключении тыловых панорамных и верхних фронтальных громкоговорителей до запуска вос-

произведения, аудиосигнал будет автоматически переключен в соответствии с режимом объемно-

го звука или согласно входному сигналу. Для запуска 7.1-канального воспроизведения с верхним

фронтальным громкоговорителем установите

“Amp Assign” в значение “F.HEIGHT”, как описано в ша-

гах 3 и 4 в разделе “Настройка “Amp Assign”” (

стр. 56).

ПРИМЕЧАНИЕ

• Относительно подсоединений кабелей акустической системы  стр. 6 «Подсоединение

акустической системы»

• Выполняйте подсоединение таким образом, чтобы центральные проводники кабеля аку-

стической системы не выступали из клеммы громкоговорителя. Возможно срабатывание

схемы защиты при соприкосновении центральных проводников с задней панелью или

при соприкосновении проводов «+» и «–» друг с другом (



стр. 121 «Схема защиты»).

• Запрещается прикасаться к клеммам акустической системы при включенном устройстве.

Это может привести к поражению электротоком (при запуске мастера настройки следуйте

указаниям меню мастера настройки для выполнения соединений).

• Пользуйтесь громкоговорителями со значениями импеданса, приведенными ниже.

Клеммы акустической

системы

Импеданс

громкоговорителя

FRONT

6 … 16 Ом

CENTER

SURROUND

SURR. BACK / AMP ASSIGN

Подсоединение
