- 11 - ПАТОН ВДИ-серия PRO DC MMA/TIG/MIG/MAG

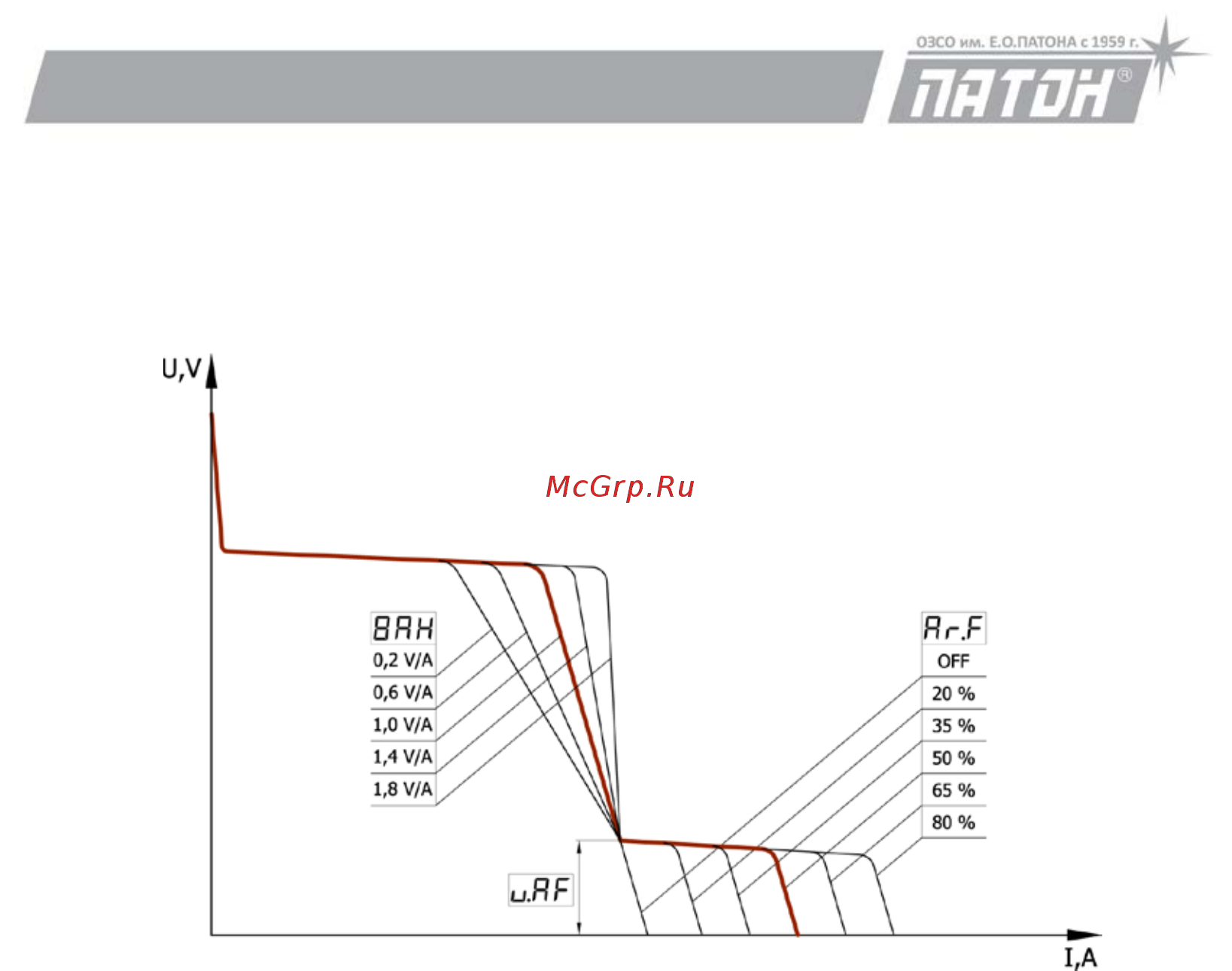

В дополнительных настройках можно изменять как силу «Форсажа дуги»
[Ar.F], так и уровень срабатывания этой функции [u.AF]. Без надобности не
завышайте силу и уровень срабатывания «Форсажа дуги», потому что на
больших предельных значениях, особенно при сварке тонкими электродами
(менее Ø3,2мм), это влияет на срабатывание функции «Антиприлипание».
Порядок изменения значения любой функции в текущем режиме сварки
смотрите в п.6.1
3.4 ФУНКЦИЯ «АНТИПРИЛИПАНИЕ» (ANTI-STICK)
При начальном поджиге дуги, электрод может «прилипать» или
«прихватываться» к изделию. Этому препятствуют множество функций в
аппарате, но такое все-таки может произойти, что в свою очередь приводит
сначала к раскалению, а в последующем и к порче электрода.
В такой ситуации в аппарате срабатывает функция «Антиприлипание»,
встроенная и работающая в режиме РДС "ММА" постоянно. Данная функция
через 0,6…0,8 сек после выявления этого состояния, снижает сварочный ток.
Также она облегчает сварщику возможность отделять (отрывать) электрод от
изделия, без риска обжечь глаза случайным поджигом дуги. После отделения
электрода от изделия, процесс сварки может быть беспрепятственно
продолжен.
