Патон ВДИ 315 РRO-400V DC MMA/TIG/MIG/MAG [22/35] Цикл сварочного процесса mig mag
![Патон ВДИ 315 РRO-400V DC MMA/TIG/MIG/MAG [22/35] Цикл сварочного процесса mig mag](/views2/1536219/page22/bg16.png)
ПАТОН ВДИ-серия PRO DC MMA/TIG/MIG/MAG - 20 -
полуавтоматами. Помните, для каждого конкретного случая эти параметры
разные.

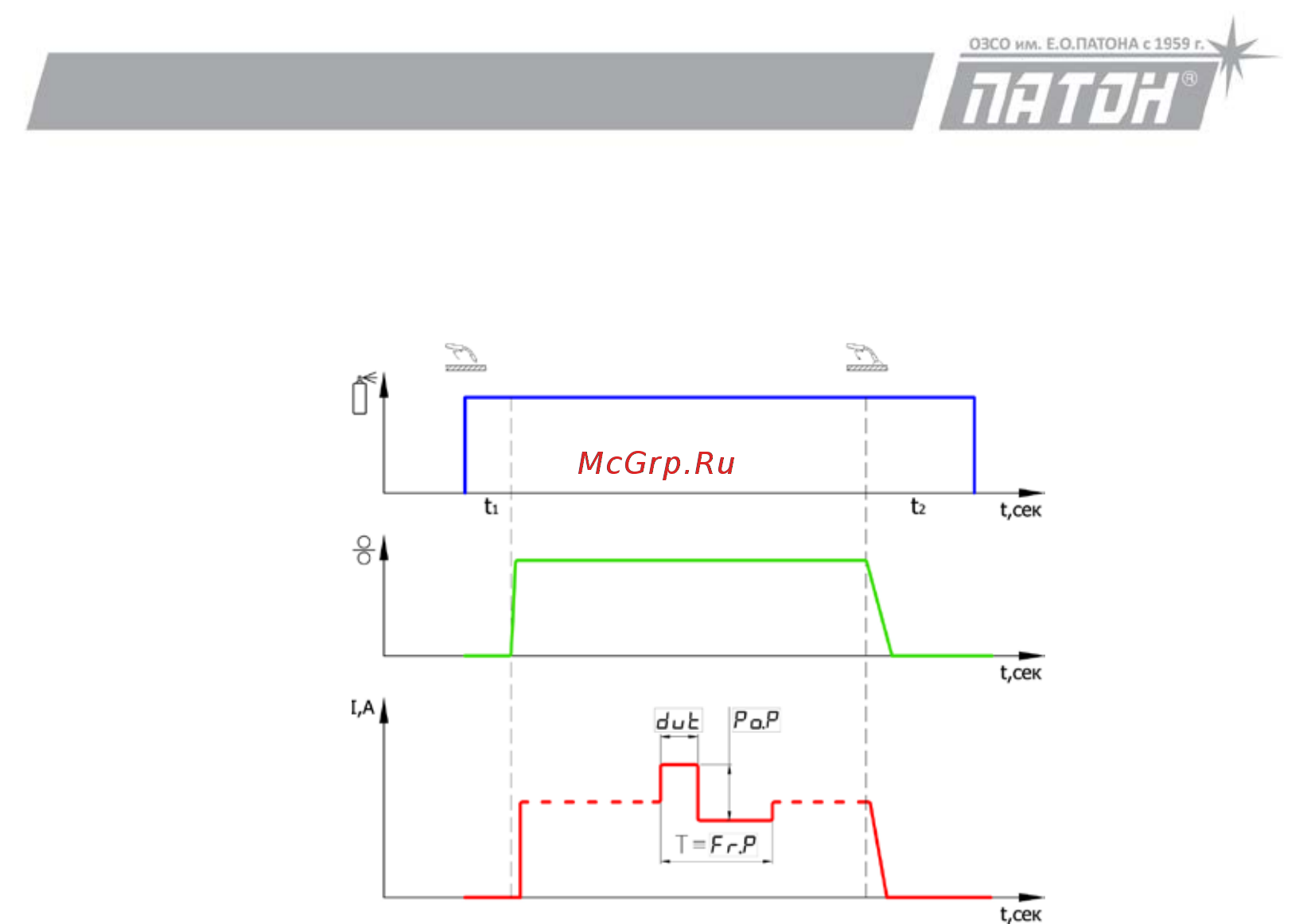

5.1 ЦИКЛ СВАРОЧНОГО ПРОЦЕССА - MIG/MAG
Порядок изменения значения параметра функции смотрите в п.6.1. Время
предпродувки (
t1) и послепродувки (t2) защитным газом задается на
механизме подачи проволоки.
5.2 ФУНКЦИЯ СНИЖЕНИЯ НАПРЯЖЕНИЯ В КОНЦЕ СВАРКИ
Эта функция предназначена для плавной заварки кратера
образующегося в сварочной ванне под действием электромагнитного дутья
электрической дугой и в последующем являющегося источником дефектов
сварочного шва. Сигналом к началу работы функции является отпускание
кнопки на горелке в конце процесса сварки, при этом движение горелки
необходимо прекратить и заваривать спадающим напряжением ямку (это и
есть кратер) в сварочном шве. За регулирование плавности этого процесса
отвечает время снижения напряжения [t.dn]
как в источнике, так и в блоке
управления скоростью подачи проволоки, для корректной работы эти
значения должны совпадать. По умолчанию, значение функции установлено
на 0,1 сек, то есть выключено. Это значение можно изменять по своему
усмотрению, порядок изменения смотрите в п.6.1
5.3 ФУНКЦИЯ СВАРКА ИМПУЛЬСНЫМ НАПРЯЖЕНИЕМ
Эта функция предназначена для облегчения контроля сварочного
процесса в пространственных положениях отличных от нижнего, а также при
