- 19 - ПАТОН ВДИ-серия PRO DC MMA/TIG/MIG/MAG
- при необходимости, можно отрегулировать дополнительные функции
сварочного процесса (порядок изменения смотрите в п.6.1).
Для управления включением и выключением источника, на задней

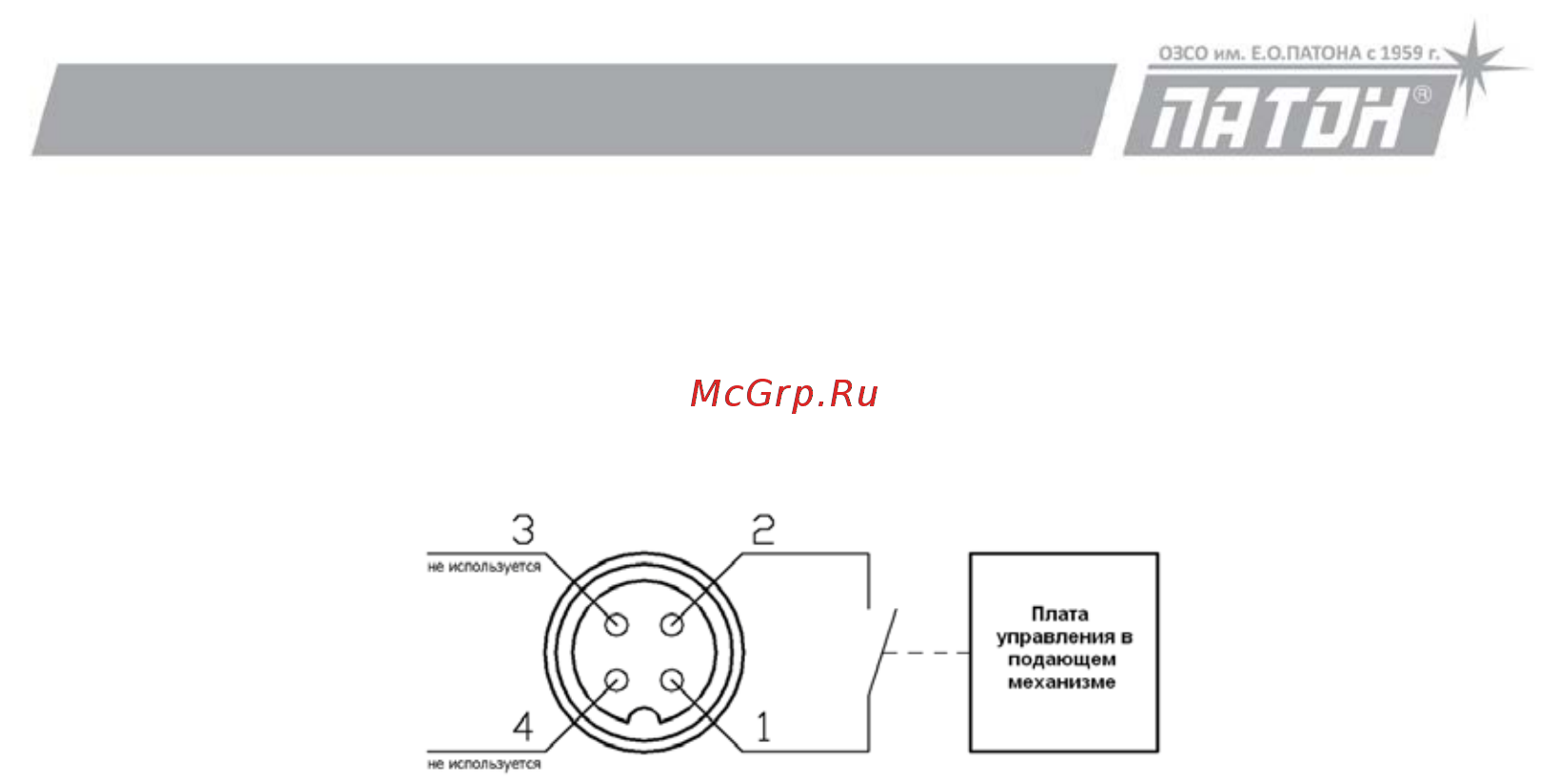

панели предусмотрен разъём управления 6. Схема подключения:
Используется только контакты 1 и 2, которые замыкаются в нужный
момент времени. Когда источник должен работать, контакты замкнуты, когда
источник должен быть выключен – разомкнуты.
ВНИМАНИЕ!!! Схема подключения и реализация в блоках подачи
проволоки для каждого конкретного случая индивидуальна, поэтому не
приводится в данном руководстве. Ищите её в инструкции по эксплуатации
конкретного блока подачи.
В независимых блоках подачи проволоки производства ПАТОН™ нового
поколения уже все предусмотрено, поэтому адаптация пройдет с
минимальными усилиями. Время уйдет только на фиксацию штекера в
разъёме 6.
Не забывайте о подаче защитного газа. Если Вы новичок и нет опыта в
установке оптимального давления для сварки конкретного изделия, то на
первый момент давление газа можно установить больше оптимального
значения ~0,2МПа, это мало повлияет на процесс, лишь увеличив расход
защитного газа. Но в будущем, для экономии, руководствуйтесь общими
рекомендациями для проведения сварочных работ полуавтоматами. Также
начинайте со среднего положения регулятора скорости подачи проволоки на
механизме подачи (~ 6..8 м/мин) и среднего напряжения на источнике (~19В)
при любом диаметре установленной проволоки (Ø0,6…1,2мм). Эти значения
могут оказаться не оптимальными, но при правильной работе и ровной
подаче проволоки (без рывков), а также правильном присоединении, эта
связка "источник + механизм подачи" уже должна обеспечить сварку. Что бы
добиться лучшего результата, нужно регулировать напряжение на источнике
кнопками 2 и скорость подачи проволоки на механизме подачи согласно
общим рекомендациям по проведению сварочного процесса
