Схема подключения

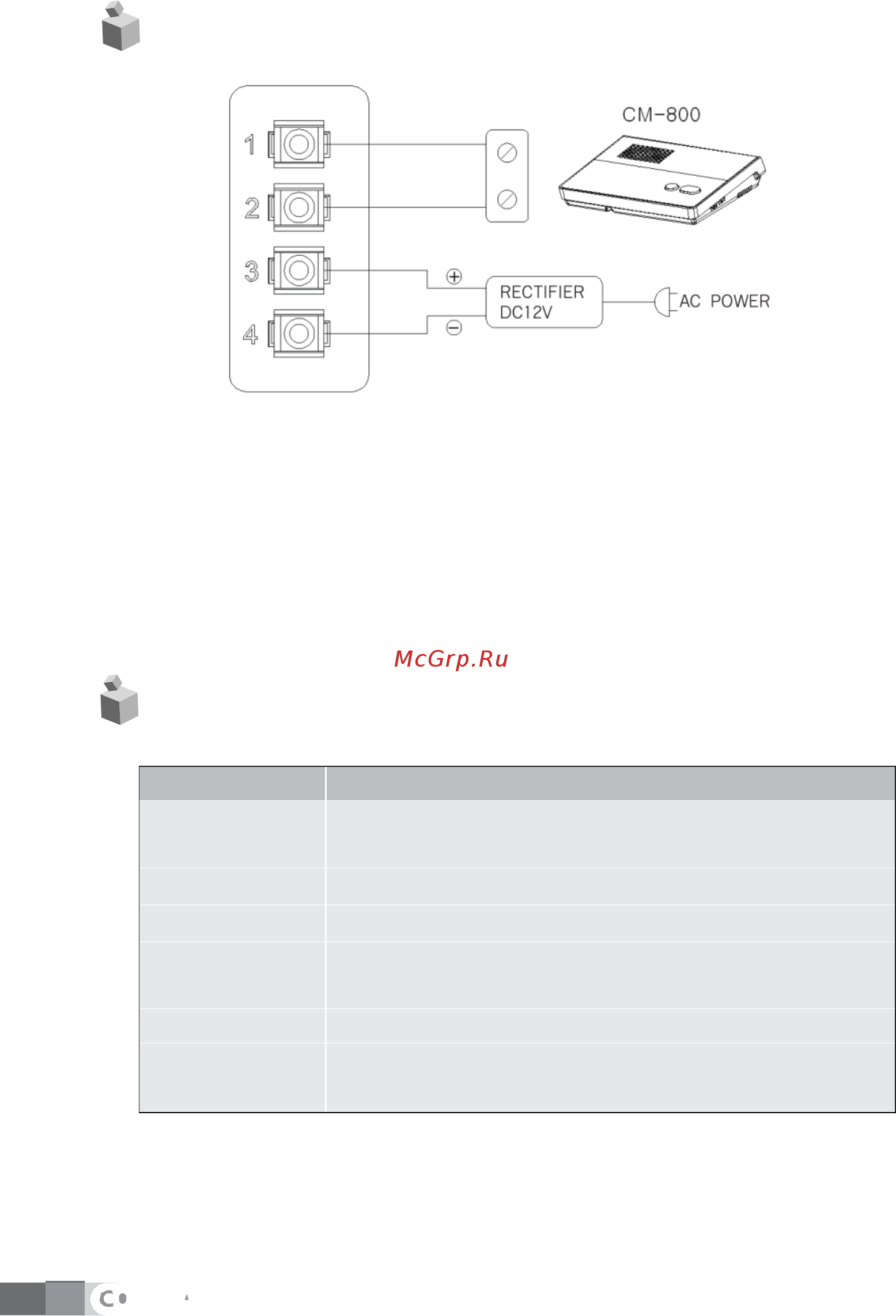

Разъемы на тыльной стороне СМ-801

* Рекомендуется использовать источник питания 12В / 1А.

5-1. Способ подключения

1) Разъем 1: подключение CM-800, максимальное расстояние 300 м.

2) Разъем 2: подключение CM-800, максимальное расстояние 300 м.

3) Разъем 3: подключение источника питания +.

4) Разъем 4: подключение источника питания -.

Спецификация

Описание

Подключение

к СМ-800: 2 провода (2 для разговора)

Питание

DC12V / 200 мА

Способ передачи

полудуплексная связь

Дисплей

Энергопотребление

N/A

в режиме ожидания: 7 мА (при подключенном СМ-800)

максимально: 160 мА (при подключенном СМ-800)

Расстояние

Между СМ-800 и СМ-801 максимально 300 м (Ø 0.65 мм – медный

провод)
