4
Клеммы системной шины AUX+, AUX–, TEL, GRN
Системная шина используется панелью для связи с модулями и прочими
устройствами. Каждый модуль имеет четыре клеммы системной шины,
которые должны быть подключены к четырем клеммам системной
шины контрольной панели. Подробнее смотрите главу 2.4.
Клеммы программируемых выходов PGM1 и PGM2
Каждый выход PGM подключается к общему проводу, если его
активизирует
контрольная панель. PGM1
обеспечивает до 50 мА. Подключайте
положительный контакт индикатора или
зуммера к AUX+, отрицательный контакт
подключайте к PGM1. PGM2 обеспечивает
до 300 мА для слаботочных устройств. Если
требуется больший ток нагрузки,
используйте дополнительное реле. Смотрите
схемы подключения устройств на
соответствующих схемах. PGM2 может
поддерживать двухпроводные пожарные
извещатели (до 90 мА). Как задать тип
программируемого выхода, смотрите
в главе
по программированию контрольной панели.
Клеммы входов зон Z1 - Z4
Каждый извещатель должен подключаться к зоне контрольной панели.
Рекомендуется подключать один извещатель в шлейф каждой зоны,
однако, возможно подключение в шлейф зоны нескольких извещателей.
Схемы шлейфов смотрите в главе 2.9.
Подключение телефонной линии
Для подключения телефонной линии используйте разъем RJ-31x из
комплекта поставки. Можно подключать несколько устройств к
телефонной линии. Для подключения используйте провод с сечением не
менее AWG26 (0,1 кв. мм).
Формат передачи по телефонной линии задается в ячейке [350].
Направления передачи задаются в ячейках [351]-[376]
Убедитесь, что все разъемы совместимы. Для правильной работы,
между контрольной панелью и входящей телефонной линией не должно
быть
других устройств. Не подключайте телефонный коммуникатор
контрольной панели к линиям, предназначенным для факсов. Эти линии
могут иметь голосовой фильтр, отключающий линию, если в ней
определяются сигналы, отличные от сигналов факса. В таком случае,
панель не сможет передавать сообщения.

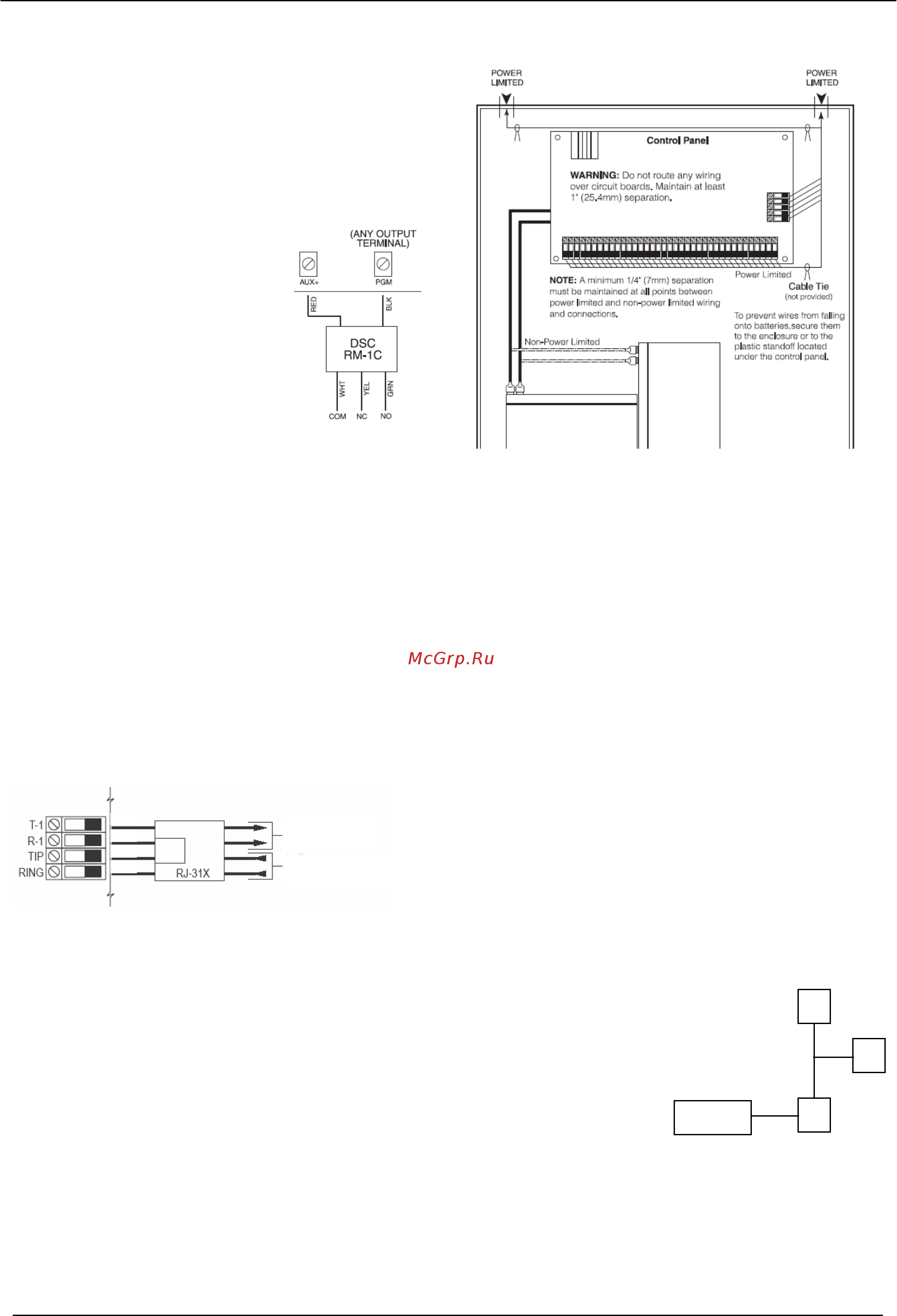

1.5 Прокладка силовых и слаботочных кабелей
Все вводы для кабелей на корпусе панели показаны стрелками на
рисунке. Все кабели считаются слаботочными, кроме проводов
подключения аккумулятора, которые считаются сильноточными. Между
слаботочными и сильноточными кабелями необходимо
предусматривать зазор не менее 7 мм.
Примечание: Сильноточные кабели и слаботочные кабели следует
прокладывать через разные точки ввода в корпус контрольной панели.
1.6 Работа и подключение системной шины
Системная шина соединяет все модули с Контрольной панелью и
служит для передачи данных. Клеммы AUX+ (красный провод) и AUX–
(черный провод) обеспечивают питание, а через клеммы YEL (желтый
провод) и GRN (зеленый провод) передаются сигналы синхронизации
и данные, соответственно.
Примечание: 4 клеммы системной шины должны быть соединены с
соответствующими клеммами всех модулей и пультов.
Необходимо соблюдать следующие требования:
• Сечение провода системной шины должен быть не менее
0,33 кв.мм, не более 1 кв.мм, рекомендуется витая пара
• Модули могут подключаться к контрольной панели
последовательно или звездой (возможна топология дерева).
Расстояние до модуля от контрольной панели по кабелю не
должно превышать 305 метров
• Любой модуль
может быть подключен в любом месте
системной шины, нет необходимости прокладывать
отдельные шины для пультов и пр.
Примечание: В зависимости от потребления модулей, могут возникнуть
дополнительные ограничения на провода питания для системной шины.
• Не рекомендуется использовать экранированный кабель.
Пример прокладки системной шины
Примечание: Модуль А
подключен правильно, длина
кабеля не превышает 305 метров
от контрольной панели.
Модуль В подключен
правильно, длина кабеля не
превышает 305 метров от
контрольной панели. Модуль С
подключен НЕПРАВИЛЬНО,
длина кабеля превышает 305
метров от контрольной панели.
К телефонам в
доме
К телефонной
розетке
Кор.
Сер.
Зел.
Кр.
ПАНЕЛЬ
А
В
С
150м
150м
50м
50м
