DSC PK5501E1 [2/7] Подключение

DSC PK5501E1 [2/7] Подключение
Инструкция по установке
Пульты PK55XX/RKF55XX могут использоваться с
контрольными панелями, имеющими до 64 зон. Пульты
совместимы со следующими контрольными панелями
DSC:
РС580 РС585 РС1555МХ РС1565
РС1616 РС1832 РС1864 РС5005
РС5008 РС5010 РС5015 РС5016
РС5020
Пульты RKF55XX имеют встроенный модуль приемника.
Характеристики
Рабочая температура: -10+55 град.С (0+49 град. С по
UL/ULC)
Влажность, не более 93%
Уровень защиты пластикового корпуса: IP30, IK04
Питание: 12 В
Подключение к контрольной панели: 4 провода
1 вход зоны/программируемый выход*
Потребление: РК55ХХ: 50 мА (не более 125 мА)
Потребление RKF55XX: 75 мА (не более 135 мА)
Темперные контакты на отрыв от
стены
Индикаторы: Зеленый - готовности, красный -
тревоги, желтый - неисправности, зеленый - наличия
сетевого питания
Датчик низкой температуры
Частота: 422,92 МГц (только RKF55XX-433)
До 32 беспроводных зон (только RKF55XX)
ПРИМЕЧАНИЕ: Зону нельзя программировать как
пожарную или 24 часа.
Упаковка
В упаковке содержатся следующие части:
Один пульт Наклейка на крышку
4 крепежных винта 1 темперный контакт
2 оконечных резистора Инструкция
Установка
Пульт устанавливается в удобном месте, вблизи точки
входа/выхода, в сухом помещении.
Разборка пульта

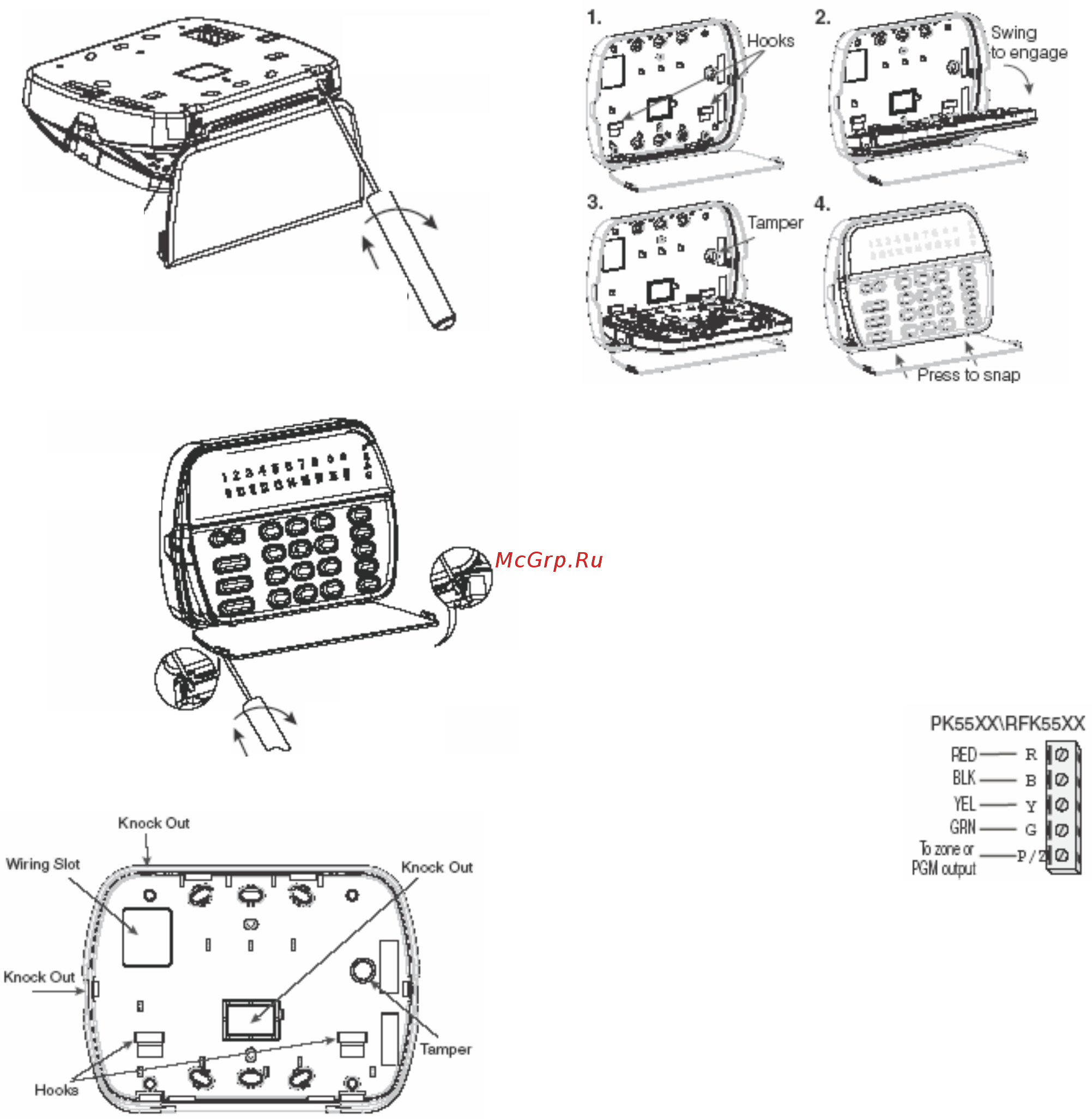

1. Разборка в первый раз. Снимите заднюю
крышку. Вставьте отвертку в указанное
отверстие и поверните ее.
2. Разборка после установки. Откройте крышку на 90
градусов, вставьте отвертку в отверстие и поверните.
Установка и подключение
1. Закрепите крышку на стене 4 шурупами через
монтажные отверстия.
2. Наденьте пульт на крючки крышки и нажмите вниз.
3. Введите провода через отверстие. Подключите шину
панели к пульту. Установите темпер в отверстие.
4. Снимите пульт с крючков. Установите пульт на
заднюю крышку, проверьте, что провода не
пережимаются платой или компонентами.
ПРИМЕЧАНИЕ: Если пульт не устанавливается,
снимите его и переложите провода.
Подключение
1. Перед подключением пульта, отключите питание
панели (сеть и аккумулятор).
2. Подключите 4 провода
системной шины контрольной
панели, согласно рисунку.
3. Если используется вход
пульта, вы можете
подключить дверной контакт.
Один провод шлейфа
подключается к клемме P/Z,
другойк клемме B (черный
провод) системной шины. Если необходимо
использовать оконечный резистор шлейфа,
следуйте схемам из инструкции
на контрольную
панель.
Разборка в
первый раз
1. Вставьте отвертку в
отверстие под углом и
нажмите
2. Поверните
на 90
градусов
3. Повторите
для левой
стороны
Разборка после
установки
1. Вставьте отвертку в
отверстие под углом и
нажмите
2. Поверните
на 90
градусов
3. Повторите для
правой стороны
