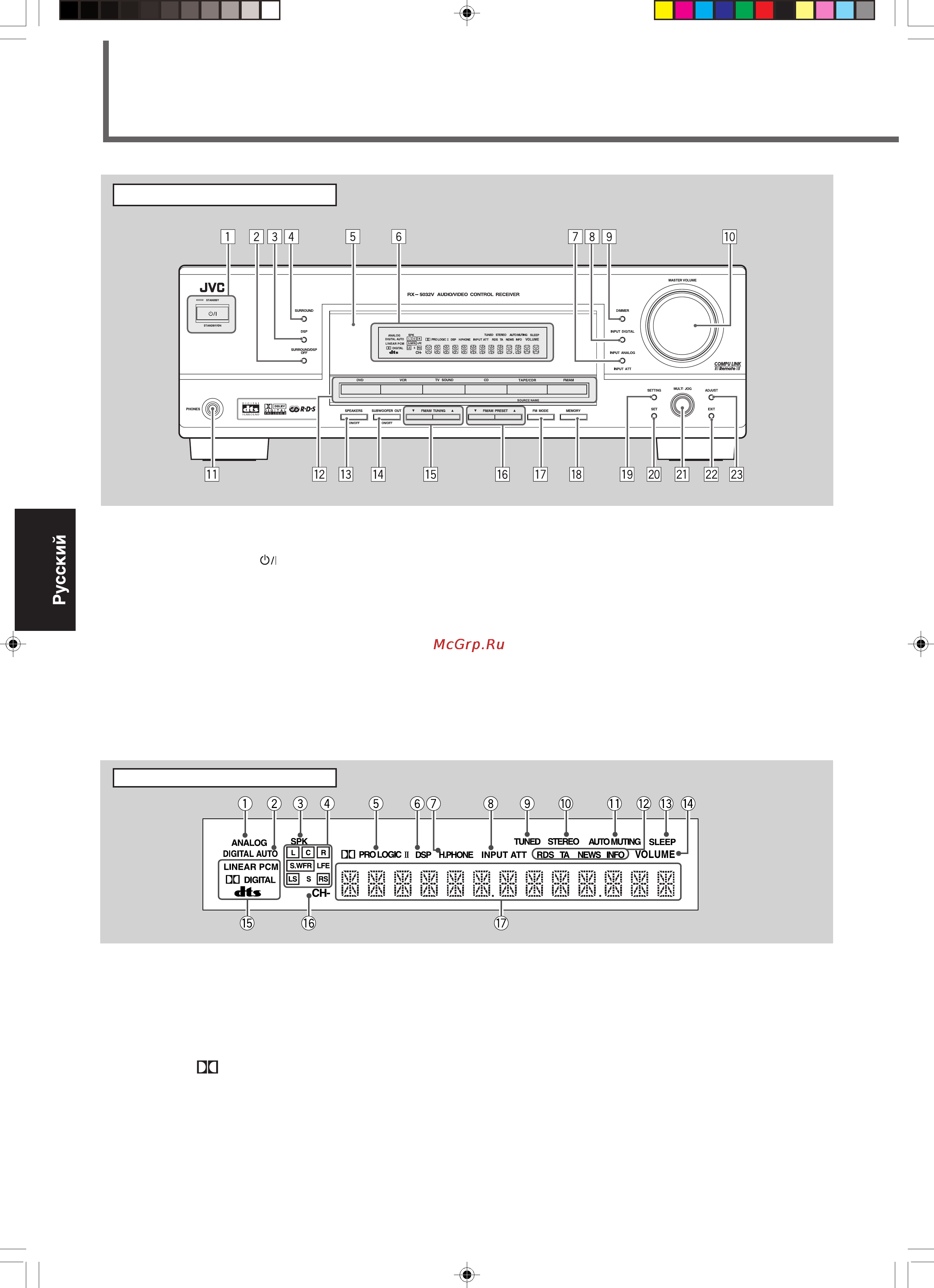

JVC RX-5032 [3/39] Передняя панель
![JVC RX-5032 [3/39] Передняя панель](/views2/1053693/page3/bg3.png)
3
1 Кнопка STANDBY/ON и индикатор STANDBY (10)
2 Кнопка SURROUND/DSP OFF (27, 28)
3 Кнопка DSP (28)
4 Кнопка SURROUND (27)
5 Сенсор дистанционного управления (9)
6 Дисплей (для получения более подробной
информации ознакомьтесь с разделом “Дисплей”
ниже)
7 • Кнопка INPUT ANALOG (15)
• Кнопка INPUT ATT (приглушение) (16)
8 Кнопка INPUT DIGITAL (15)
9 Кнопка DIMMER (12)
p Регулятор MA STER VOLUME (11)
Идентификация деталей
1 Индикатор ANALOG (15)
2 Индикатор DIGITAL AUTO (15)
3 Индикатор SPK (11)
4 Индикаторы громкоговорителей
и индикаторы сигналов (28)
5 Индикатор
PRO LOGIC II (25, 27)
6 Индикатор DSP (26, 28)
7 Индикатор H. PHONE (11)
8 Индикатор INPUT ATT (приглушение) (16)
Передняя панель
q Гнездо PHONES (11)
w • Кнопки выбора источника сигнала (10)
DVD, VCR, TV SOUND, CD, TAPE/CDR, FM/AM
• Кнопка SOURCE NAME (10)
e Кнопка SPEAKER ON/OFF (11)
r Кнопка SUBWOOFER OUT ON/OFF (16)
t Кнопки FM/AM TUNING 5/∞ (20)
y Кнопки FM/AM PRESET 5/∞ (20, 21)
u Кнопка FM MODE (21)
i Кнопка MEMORY (20, 21)
o Кнопка SETTING (13)
; Кнопка SET (13, 17)
a Диск MULTI JOG (13, 17)
s Кнопка EXIT (13, 17)
d Кнопка ADJUST (17)
Для получения более подробной информации
обращайтесь на страницы, указанные в скобках.
Дисплей
Для получения более подробной информации
обращайтесь на страницы, указанные в скобках.
9 Индикатор TUNED (20)
0 Индикатор STEREO (20)
- Индикатор AUTO MUTING (21)
= Индикаторы RDS (22, 24)
RDS, TA, NEWS, INFO
~ Индикатор SLEEP (12)
! Индикатор VOLUME (12)
@ Индикаторы формата цифрового сигнала (15)
# Индикатор СН— (20)
$ Основной дисплей
